ESP32带屏开发板结构三维设计

项目分类:3D模型下载 发布时间:2024-12-12 ID:843421
  • ESP32带屏开发板结构三维设计
  • ESP32带屏开发板结构三维设计
  • ESP32带屏开发板结构三维设计
  • ESP32带屏开发板结构三维设计
  • ESP32带屏开发板结构三维设计
  • ESP32带屏开发板结构三维设计

  这款带显示功能的嵌入式控制板,核心采用ESP32主控搭配16MB存储配置,板载1.9英寸ST7789驱动的TFT显示屏,分辨率为170×320,同时集成WiFi与蓝牙无线通信模块,采用CH340作为串口转换芯片,供电与数据传输接口选用Type-C规格,整体适配Arduino、MicroPython等主流嵌入式开发环境,可直接用于各类小型智能硬件的原型验证与小批量产品开发。从实际工程应用场景来看,这类控制板常被用于小型物联网终端的快速开发,比如桌面级环境监测节点、小型人机交互终端、便携式数据采集装置、创客类智能小设备的主控单元,也可作为教学场景下嵌入式开发的实操硬件,帮助开发者快速完成从代码调试到硬件功能验证的全流程,省去了单独采购显示屏、无线模块、串口芯片再自行焊接接线的繁琐步骤,降低了硬件搭建的出错概率。

  从产品功能特性来看,板载的TFT显示屏可直接输出图形化交互界面,无需额外外接显示模块,能实时展示传感器采集数据、设备运行状态、参数配置菜单等内容;WiFi与蓝牙双模的配置,既可以通过WiFi接入局域网实现远程数据上传与指令接收,也能通过蓝牙近距离连接手机、平板等移动终端完成设备配网、参数调试等操作;CH340串口芯片的选用,保证了和主流电脑系统的兼容性,无需额外安装复杂驱动即可完成程序烧录与串口调试;Type-C接口的采用,兼顾了正反插的使用便利性与供电稳定性,同时支持数据传输功能,无需额外设置供电接口。从设计思路来看,这款控制板采用了一体化集成的布局逻辑,将常用的外设模块全部集成在单块PCB上,尽可能缩小整体外形尺寸,方便嵌入到各类小型设备的壳体内部;布局上充分考虑了电磁兼容问题,将无线模块的天线区域预留出净空区,避免金属元件遮挡影响无线信号强度,显示屏的安装位置做了限位设计,保证屏幕和PCB之间的连接稳固,不会因为日常插拔、震动出现接触不良的问题;接口位置统一布置在板边,方便外部接线与壳体开孔对位,Type-C接口的位置做了加强结构设计,减少反复插拔对PCB焊盘的拉扯损伤。

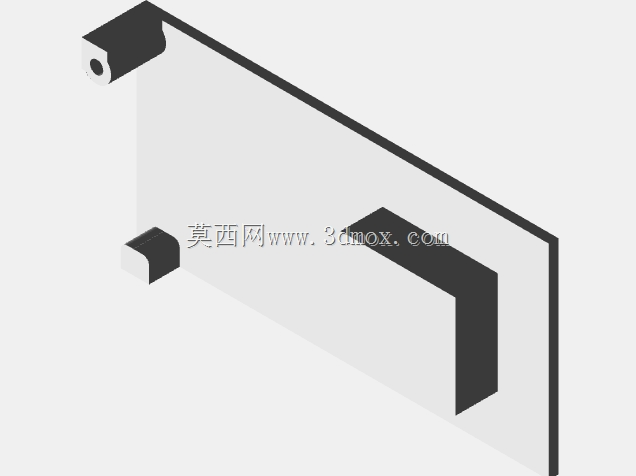

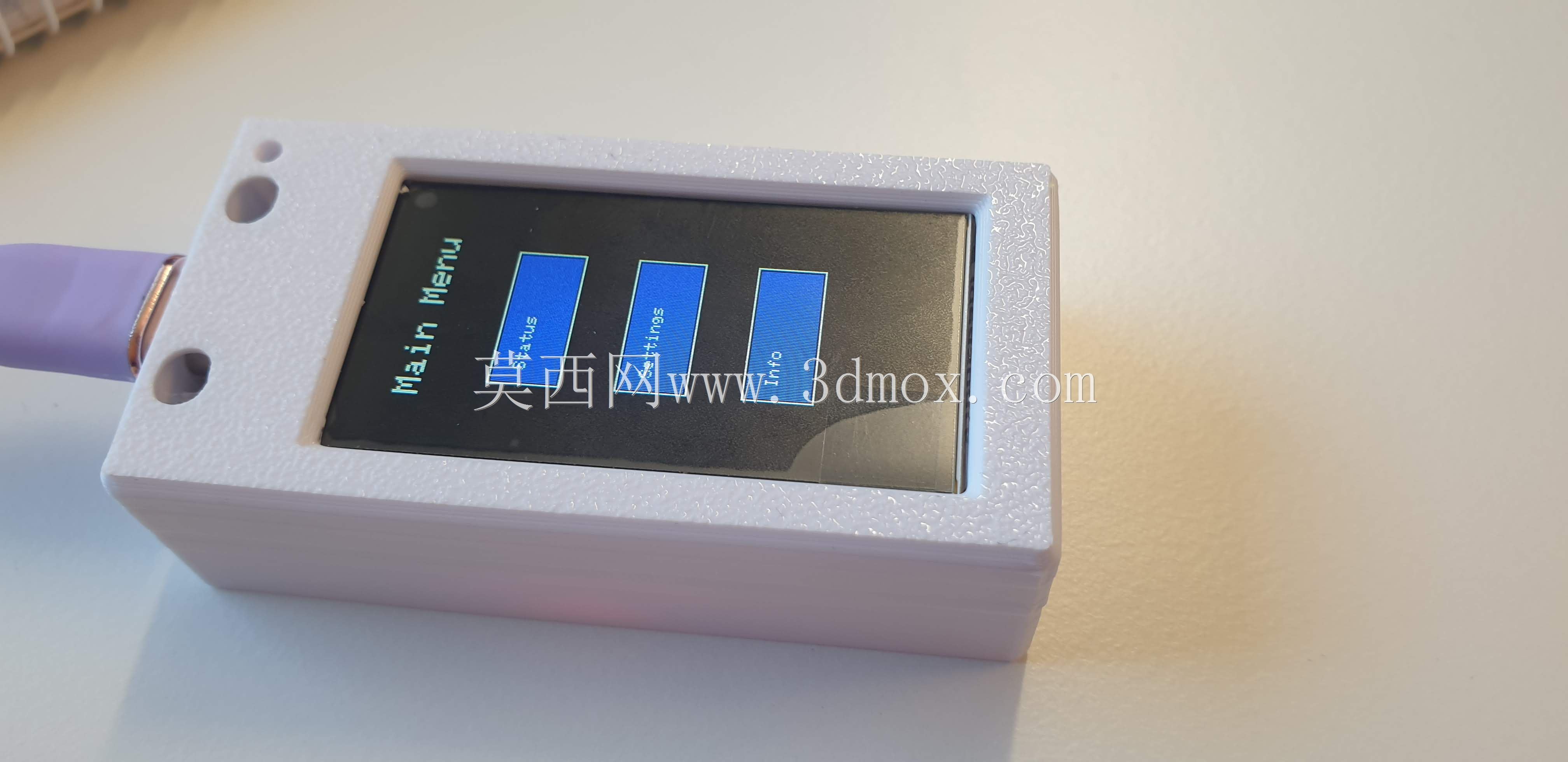

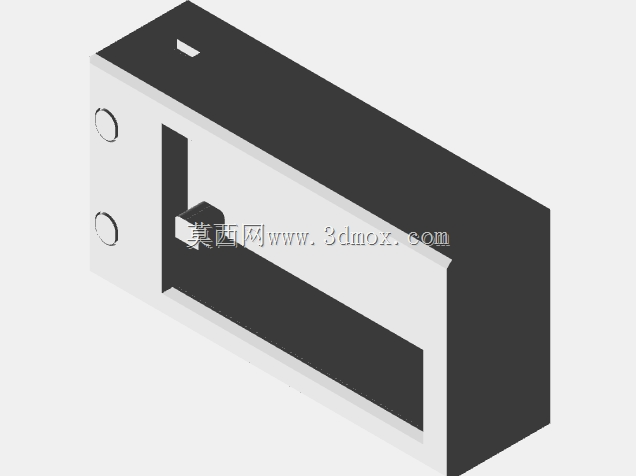

  从外形尺寸与安装边界来看,整板外形适配1.9英寸显示屏的安装尺寸,屏幕区域突出于PCB板面,安装时需要在壳体对应位置预留匹配的屏幕开窗,开窗尺寸需要略大于屏幕显示区域,同时预留0.2-0.3mm的装配间隙避免挤压屏幕造成显示异常;板上的固定孔位按照通用嵌入式开发板的孔距标准设置,可直接匹配通用的安装铜柱,也可通过排针插接在面包板上进行原型调试;板载元件的最高突出高度为屏幕的厚度加屏幕支架的高度,设计配套壳体时需要预留足够的内部空间,避免元件和壳体内部筋位产生干涉;Type-C接口的伸出长度需要和壳体侧壁的开孔深度匹配,保证公头可以完全插入接口实现稳定连接,同时接口周围预留足够的插拔操作空间,方便用户日常使用。

  在实际选型使用时,需要注意这款控制板的供电电压范围,避免过压供电损坏板上元件,无线模块的天线区域不要被金属壳体完全包裹,否则会大幅削弱无线信号的传输距离与稳定性,屏幕的FPC连接部位不要反复弯折,避免排线断裂造成显示故障。对于结构设计从业者来说,在为这类控制板设计配套外壳时,除了匹配安装孔位与接口位置,还需要考虑板上发热元件的散热空间,尤其是主控芯片与电源管理芯片的位置,可在壳体对应位置设置微小的散热格栅,保证长时间运行时的热量可以及时散出;同时屏幕的安装位置需要设计软质缓冲垫,避免壳体挤压屏幕造成漏液、显示异常等问题,按键位置(如果板载的话)需要对应设计按键凸点,保证按压手感的同时避免按键长期处于受压状态。
