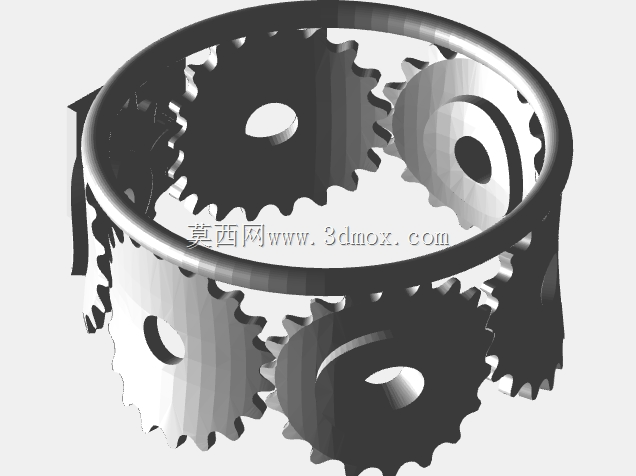

这款环形结构的迷你箍,核心采用内啮合行星齿轮排布逻辑,将多组齿轮嵌装在环形箍体的内部空腔中,打破了传统箍类构件仅做紧固、限位的单一功能边界,把机械传动的趣味结构与环形构件的空间约束特性结合到了一起。从实际应用场景来看,这类构件既可以作为小型桌面机械演示装置的核心传动环,嵌入科普类机械教具的传动链路中,通过手动拨动即可直观展示行星齿轮的差速传动逻辑,让观察者快速理解内啮合齿轮的传动比变化、多齿轮同步联动的运行状态;也可以作为小型创意穿戴配饰的结构基底,依托3D打印的成型优势,选用光敏树脂、尼龙等轻质材料制作后,搭配表层装饰处理,做成带有机械动态效果的手环、装饰箍,转动时内部齿轮同步啮合运转,兼具结构美感与互动性;在小型非标自动化设备的紧凑传动单元中,这类集成了行星齿轮组的环形箍还可以作为紧凑型减速传动环使用,在有限的环形空间内实现多组齿轮的同步啮合,无需额外搭建独立的齿轮箱壳体,大幅缩减传动单元的轴向与径向占用空间,适配对安装体积有严格限制的微型设备传动需求。
从设计思路层面拆解,整个构件采用一体化集成设计逻辑,没有拆分独立的箍体外壳、齿轮轴、限位挡圈等零散零件,所有齿轮的安装限位、啮合间隙、箍体的结构强度都在三维建模阶段做了同步校核。首先确定环形箍的内外径边界,将内圈空间作为齿轮的安装腔体,沿环形内壁均匀排布4组行星齿轮,齿轮的齿形参数完全匹配内齿圈的模数、压力角,保证啮合过程中齿面接触均匀,不会出现卡滞、跳齿的问题;每一组齿轮的中心都做了通孔设计,既可以作为减重孔降低整体打印重量,也可以作为后续加装固定轴、装饰件的安装位;齿轮与箍体内壁之间预留了均匀的间隙,这个间隙值完全匹配3D打印的工艺公差,避免打印过程中材料溢边导致齿轮与箍体粘连,保证打印完成后无需额外打磨修配,所有齿轮即可自由转动。箍体的外圈做了等厚度的环形侧壁,侧壁厚度经过结构强度校核,既可以承受日常拿取、转动时的外力不会发生形变,也不会因为壁厚过大导致打印时间过长、材料浪费;齿轮的齿顶与箍体内侧壁之间预留了0.2mm的转动间隙,齿宽与箍体的内部轴向宽度完全匹配,保证齿轮转动时不会出现轴向窜动,同时也不会因为轴向间隙过小出现摩擦阻力过大的问题。
从安装边界与尺寸适配角度来看,整个构件的径向尺寸控制在小型手持件的适配范围内,外径适配常规桌面3D打印机的最小打印成型幅面,无需拆分打印即可一次成型;轴向宽度与齿轮的齿宽保持一致,没有额外突出的安装结构,整体外轮廓为光滑的环形,没有尖锐棱角,既可以直接作为独立的演示件使用,也可以嵌入到对应尺寸的环形安装槽中,作为设备内部的集成传动单元使用。设计过程中针对3D打印的工艺特性做了多处适配优化:所有齿轮的齿根位置都做了小半径的圆角过渡,避免打印过程中应力集中导致齿根断裂;所有竖直方向的面都保持了最小打印壁厚要求,无需添加额外支撑即可顺利打印成型,大幅降低后处理的工作量;齿轮中心的通孔尺寸适配常规的微型销轴直径,若后续需要将齿轮组与外部传动结构连接,直接穿入对应直径的销轴即可完成动力输入,无需二次打孔加工。
实际使用过程中,手动转动任意一个齿轮,其余三组齿轮会沿内齿圈同步做行星运动,传动过程顺滑无卡顿,齿面啮合的接触痕迹均匀,没有偏载、咬边的问题;箍体的外圈握持手感圆润,施加正常握持力时不会出现结构形变,内部齿轮的啮合间隙不会因为外力挤压发生变化,保证传动状态的稳定性。作为面向3D打印场景设计的机械结构件,整个模型的建模过程完全遵循参数化设计逻辑,齿形参数、箍体直径、齿轮数量都可以根据实际使用需求做快速调整,比如需要更大传动比时可以调整行星齿轮的齿数与排布数量,需要适配更大安装空间时可以等比例缩放整个构件的尺寸,所有关联特征都会同步更新,无需逐个修改草图,大幅提升衍生设计的效率。不同于传统的独立行星齿轮减速箱,这款迷你箍将传动结构与环形箍的外壳完全整合到了一起,没有多余的紧固件、连接件,整个构件为一体化结构,打印完成后即可直接使用,省去了零件装配、间隙调整的工序,非常适合快速制作机械演示原型、创意结构手板,也能为紧凑型环形传动单元的设计提供可参考的集成化思路。
