Talentcell锂电池卡扣式固定托架

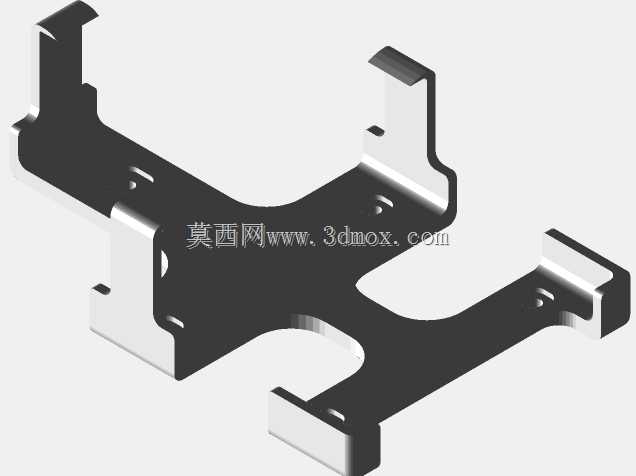

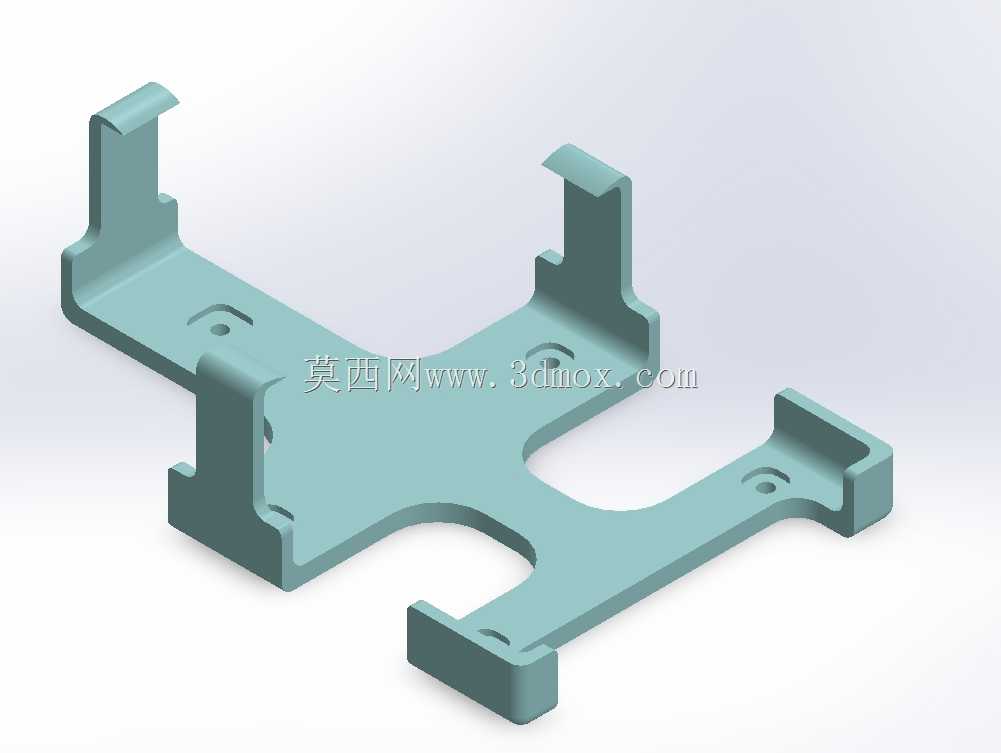

　　这款托架的开发初衷，是解决移动机器人底盘上储能电池的无损伤固定问题——很多小型AGV、教育竞赛机器人采用Talentcell系列12V/3A、5V/2A输出的33.3Wh锂电池作为动力源，这类电池外壳为规整长方体，传统扎带捆绑方式在设备启停、颠簸行进时容易出现滑移、磨损线束，采用双面胶粘贴又会在更换电池时残留胶层、破坏电池外壳，因此专门设计了这种一体式卡扣承托结构。从结构布局来看，托架主体采用平板承托基底，四周向上延伸出四组带导向斜角的弹性卡爪：卡爪顶部做了向内收的限位翻边，电池从上方垂直压入时，卡爪受挤向外微量形变，越过电池壳体棱边后回弹扣住电池顶面边缘，无需额外螺丝、绑带即可完成轴向限位；基底对应电池底部的区域做了大面积镂空，

　　一方面减少3D打印时的材料消耗、缩短成型周期，另一方面留出散热间隙，避免电池充放电时热量在封闭托板内积聚，同时镂空区域也可作为穿线通道，让电池输出线从托架底部直接走线至底盘控制层，布线更整洁。承托板上预留了多个沉头安装孔，孔位匹配小型移动机器人底盘的标准铝型材安装孔距，安装时螺丝从托架底部向上锁入底盘型材槽内，沉头设计保证螺丝顶面不高出托板表面，不会刮蹭电池底面；托架的外轮廓边界完全贴合电池底面尺寸，卡爪内侧高度匹配电池壳体厚度，侧向预留0.2mm的装配间隙，既保证电池装入后无明显晃量，又不会因夹持过紧挤压电池内部电芯。在实际应用场景中，这类托架除了用于竞赛机器人、小型巡检AGV的电池固定，也可适配桌面3D打印机、

　　便携式工控设备的外置电池安装，3D打印成型的特性允许设计者根据不同容量电池的长宽高快速调整卡爪间距、承托板尺寸，无需开模即可完成小批量定制。结构设计时特意将卡爪与基底做了等壁厚处理，壁厚取值兼顾PLA、PETG等常见打印材料的韧性与强度，卡爪根部做了圆角过渡避免应力集中，反复拆装电池时不会出现根部断裂的问题；托板边缘的折边结构也提升了整体刚性，即使电池重量全部集中在托架中部，承托板也不会出现明显下挠。整个安装边界完全在电池投影范围内，不会额外占用底盘周边的传感器、轮组安装空间，对于空间紧凑的小型机器人底盘来说，这种零额外紧固件的固定方案，既降低了装配工时，也避免了金属螺丝误触电池电极造成短路的风险。
