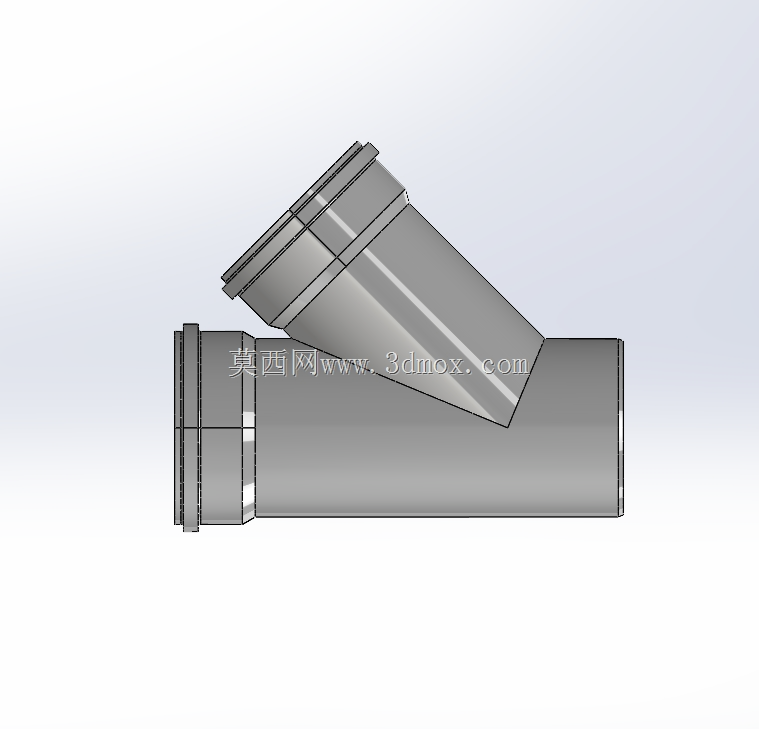

150mm通径PVC斜置式Y型管路连接件

　　在民用建筑给排水、农田灌溉输水、小型化工介质输送的管路布设场景里，这类斜置Y型结构的PVC管路部件常被用于管路支路分流、或者前置过滤的安装载体，相比直角三通，斜向支路的夹角设计能大幅降低介质流经时的局部阻力，减少管路内的紊流与压损，尤其适配大流量、低扬程的输水工况，避免直角转折处长期积累杂物造成管路堵塞。从结构设计逻辑来看，主体采用等径直通加斜向支管的布局，直通段两端保留了适配PVC管材粘接的承插结构，承插深度参考150mm口径PVC-U管材的施工规范设置，保证粘接后接口的拉拔强度符合管路承压要求，斜向支管与直通段的夹角设置为45度，这个角度既兼顾了支路接管的操作空间，不会因为角度过小导致支管安装时和主路管路产生干涉，也能让介质分流时的流向变化更平缓，减少水流对管壁的冲刷，延长部件的实际使用寿命。

　　整个部件的壁厚设计参考PVC给水管件的承压标准，通体壁厚均匀，过渡位置做了圆弧倒角处理，避免注塑成型时出现应力集中，也能减少安装时粘接剂在缝隙内的堆积，保证接口密封的可靠性。从安装边界来看，直通段的总长度适配常规150mmPVC管路的安装间距，两端承口的外径尺寸和同规格管材的内径公差匹配，安装时无需额外加工管材端面，只要将管材均匀涂抹粘接剂后插入承口到底即可完成固定，斜向支管的承口尺寸和主路保持一致，可直接对接同规格的PVC管材，也可根据需求加装滤网作为Y型过滤器的壳体使用，适配0.6MPa以下的常温输水工况。

　　在实际工程选型中，这类部件常被用在室外排水的支管接入段、泳池循环水的管路分流、或者小型污水处理设备的管路连接中，相比金属材质的同类型部件，PVC材质的重量更轻，安装时不需要大型吊装设备，单人即可完成对接操作，同时材质本身的耐腐蚀性更强，在输送弱酸碱的灌溉用水、或者含少量消毒剂的循环水时，不会出现锈蚀结垢的问题，长期使用内壁能保持光滑，不会因为内壁粗糙度上升增大输水阻力。

　　建模过程中，主体结构先通过旋转特征生成直通段的基础轮廓，再通过拉伸切除与放样结合的方式生成斜向支管的流道，所有承插位置的止退台阶都做了0.5mm的凸起设计，模拟实际管件生产时的定位结构，内壁的流道面全程做了相切处理，没有直角转折，完全贴合实际流体输送的流道要求，外壁的加强筋位置参考市售常规PVC管件的布局设置，在支管和主路的连接位置增加了环形加强结构，避免管路承压时在连接位置出现开裂。需要注意的是，这类PVC材质的管路部件不适用于高温介质输送，也不能在超过标称承压的工况下使用，安装时承插接口的粘接面必须保持清洁干燥，否则会出现粘接不牢渗漏的问题，在室外明装场景下使用时，还需要在外层包裹防紫外线的保护层，避免长期日光照射导致PVC材质老化变脆。
