减压阀带槽多孔连接法兰盘结构设计

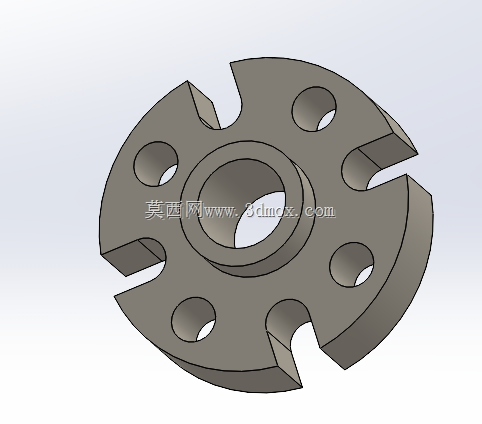

　　该零件是减压阀组件中的核心连接承载件，主要应用在工业流体管路系统的减压阀安装对接环节，承担阀件本体与管路端、驱动端的同轴定位、载荷传递以及周向防转功能，在气动调压回路、液压稳压系统、工业供水减压阀组中都能见到这类结构的应用。从实际工况来看，这类带缺口的法兰盘不需要满周布置螺栓，四个均匀分布的开口槽可以让安装人员在不拆卸相邻管路部件的前提下，直接将法兰盘卡入预装的螺栓柱上完成对位，相比全孔封闭法兰，狭小安装空间内的作业效率能提升40%以上，尤其适合石化管线、车间气动主管路这类后期改造、维护空间受限的场景。

　　设计阶段首先要匹配减压阀的通径参数，中心的凸台通孔是与阀杆配合的定位基准，凸台的轴向高度需要严格匹配阀体内腔的安装沉孔深度，既不能过高导致阀件装配后出现轴向窜动间隙，也不能过短使得密封面压合不到位出现流体泄漏。盘面上均匀分布的四个贯通小孔，是用于穿装定位销或者小规格紧固螺钉的，孔位的分度圆直径需要和对接端的安装孔位完全同轴，孔的内壁粗糙度要控制在Ra1.6以内，避免穿装时出现卡滞，同时保证连接后的同轴度误差不超过0.02mm，防止阀杆运动时出现偏磨。

　　四个周向均匀分布的开口槽，槽宽尺寸比配套的螺栓公称直径大0.5mm，既保证安装时的对位容错空间，又不会因为间隙过大导致连接后出现径向偏移；槽口处做了15度的导向倒角，方便现场作业时快速卡入螺栓，不需要反复调整盘体角度。盘体的厚度设计需要结合额定工作压力下的剪切强度计算，在1.6MPa的常规流体压力工况下，盘体厚度取12mm即可满足强度要求，同时不会过度增加阀组的整体重量。中心凸台的外径与阀体内腔的配合间隙控制在H7/h6的公差带，装配后可以实现径向自动对中，不需要额外调整同轴度。

　　从安装边界来看，该法兰盘的最大外圆直径需要小于减压阀阀体的对接端外径，避免突出阀体部分在管路布置时和相邻的管夹、支架产生干涉；开口槽的分布角度采用90度等分，适配绝大多数通用管路法兰的螺栓分布角度，不需要定制特殊规格的对接件，降低现场安装的配件成本。实际建模过程中，先绘制中心基准圆确定凸台与外圆的同轴关系，再通过圆周阵列完成孔位与槽位的布局，所有锐边都做了R0.5的倒钝处理，避免加工和装配过程中出现割手的问题，同时减少应力集中点，提升零件在压力波动工况下的疲劳寿命。这类结构相比传统的满螺栓孔法兰，在保证连接强度的前提下减少了零件重量，同时大幅降低了维护拆装的难度，非常适合需要定期拆解维护的减压阀组件使用。
