减压阀配套旋转轴结构三维建模练习

项目分类:阀门 发布时间:2024-12-12 ID:843190
  • 减压阀配套旋转轴结构三维建模练习
  • 减压阀配套旋转轴结构三维建模练习
  • 减压阀配套旋转轴结构三维建模练习
  • 减压阀配套旋转轴结构三维建模练习
  • 减压阀配套旋转轴结构三维建模练习
  • 减压阀配套旋转轴结构三维建模练习
  • 减压阀配套旋转轴结构三维建模练习

  在流体控制类阀门的传动结构体系里,旋转轴是承接驱动端扭矩、实现阀芯开度精准调节的核心受力零件,这类轴件的设计合理性直接决定减压阀的调压响应速度、密封可靠性以及长期运行的疲劳寿命,不少刚接触流体阀件结构设计的工程师,往往会忽略轴件的细节设计,导致实际装配后出现卡滞、扭矩传递不足、轴端密封磨损过快等问题,这个旋转轴的建模练习,正是针对减压阀这类阀件的传动需求搭建的,能帮设计者快速梳理轴类零件的设计逻辑。

  从实际应用场景来看,这类阶梯式旋转轴多用于直动式或者先导式减压阀的手动调节、电动执行器驱动结构中,一端连接调节手轮或者执行器输出轴,另一端穿过阀盖的密封腔与阀芯组件相连,把输入的旋转扭矩转化为阀芯的直线位移或者角位移,以此改变阀口的通流面积,实现出口压力的稳定调控。在低压燃气输送、工业供水调压、小型气动回路稳压这类工况里,这类轴件的工作环境不算极端,但需要长期承受交变的扭矩载荷,同时还要配合密封件实现阀腔内外的介质隔离,避免流体泄漏。

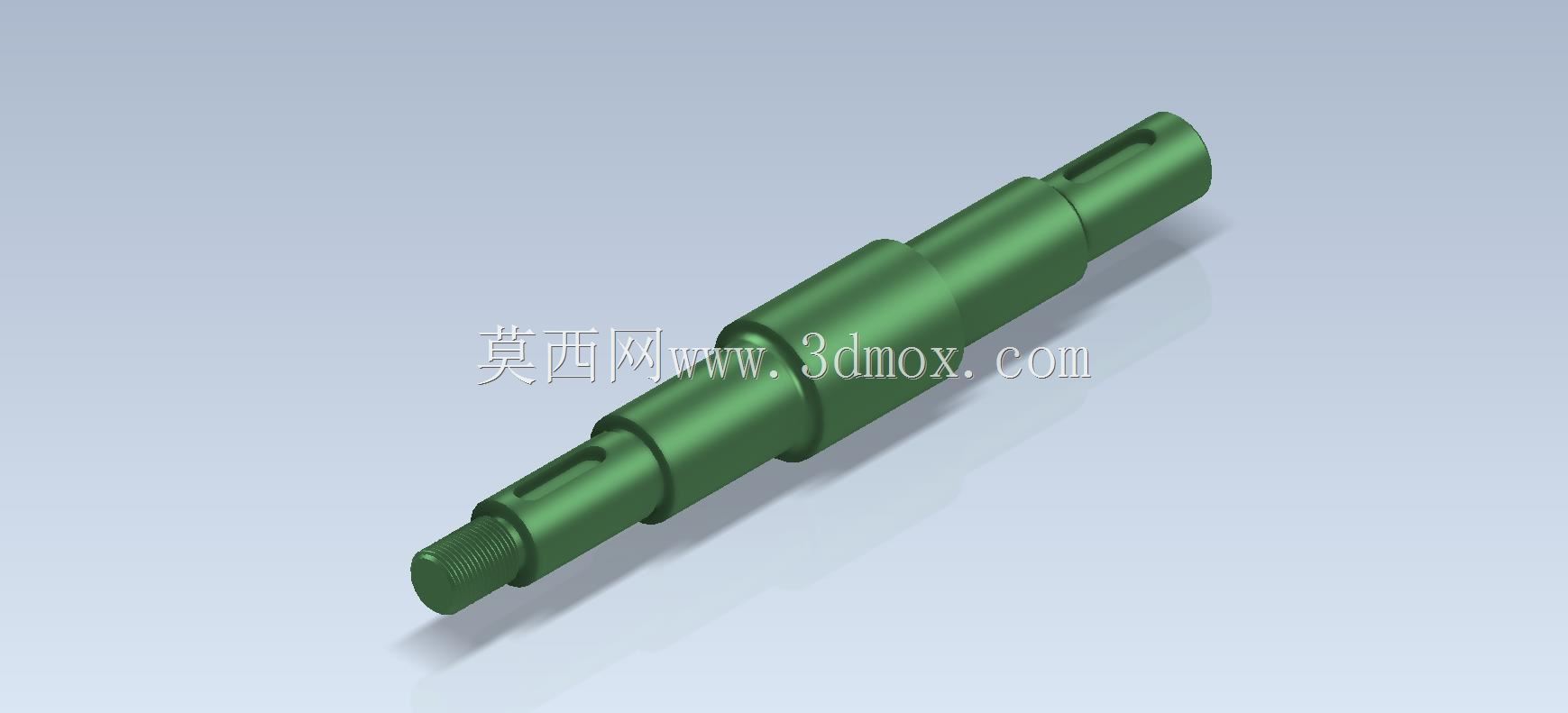

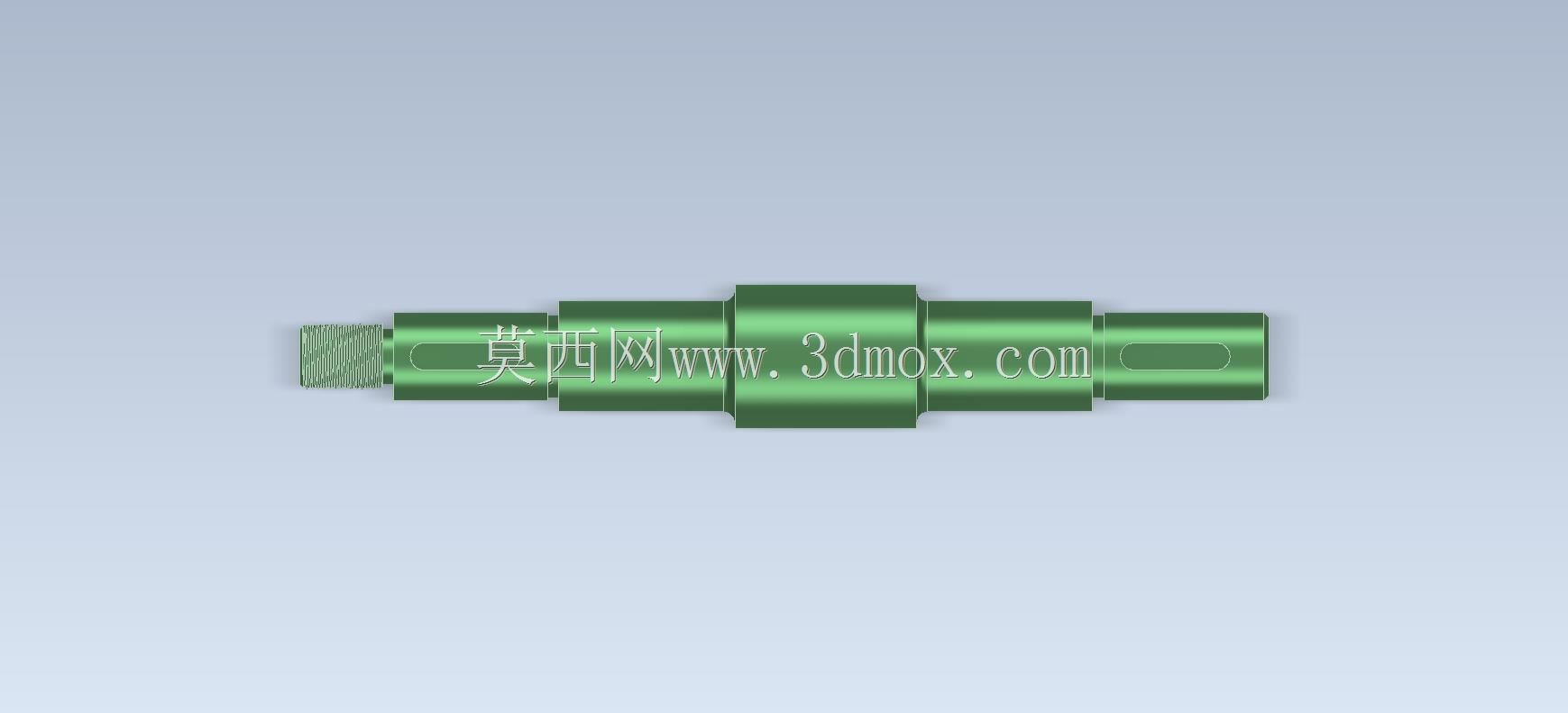

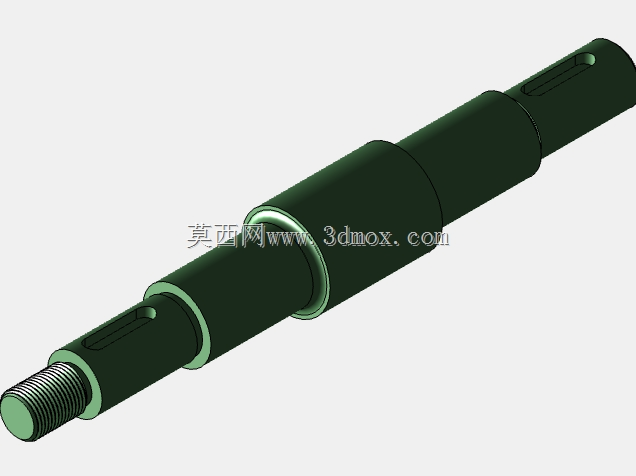

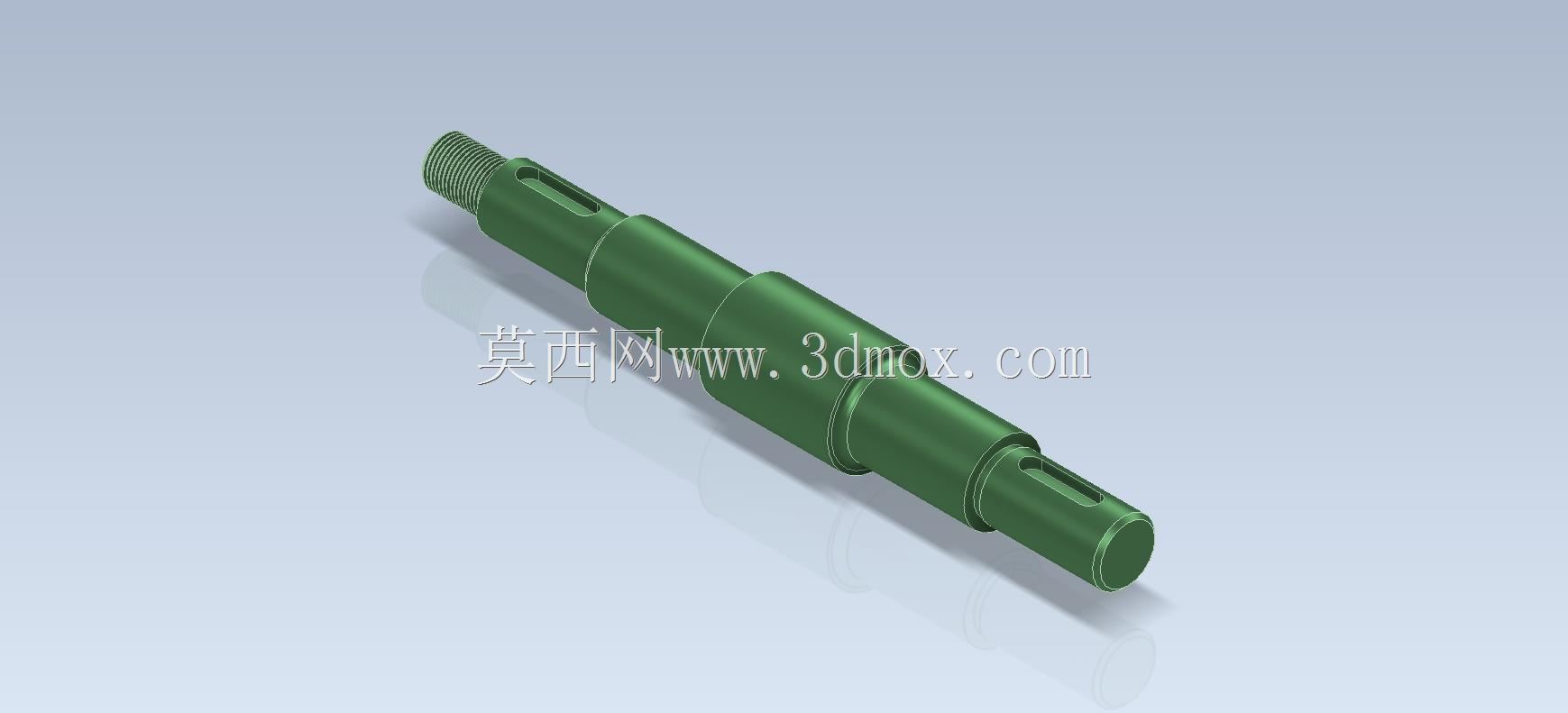

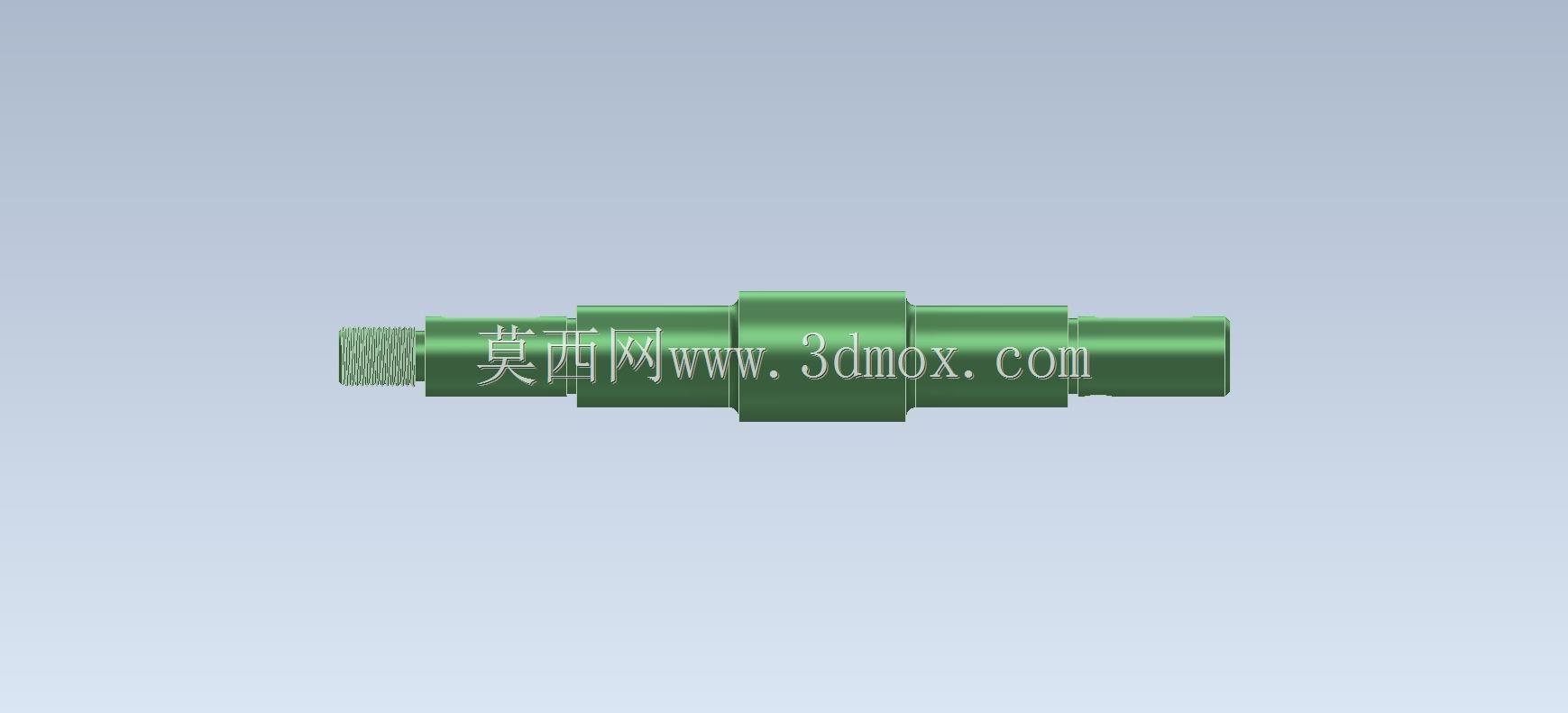

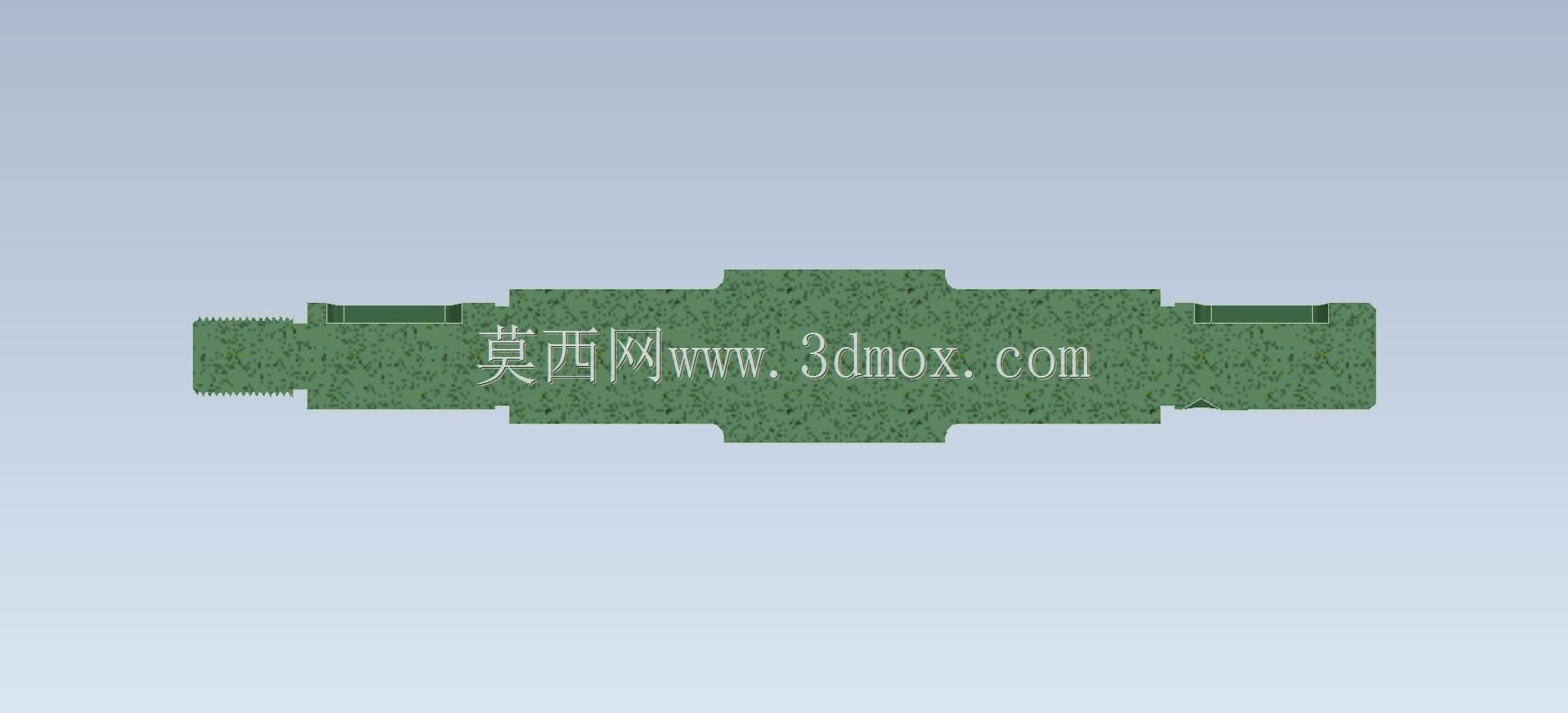

  在功能特性的设计上,这个轴件采用多阶梯变径结构,不同轴段承担的功能完全区分开:最左端的外螺纹轴段,是用来安装锁紧螺母和调节刻度盘的,螺纹规格选用常规的细牙螺纹,细牙螺纹的自锁性更好,在调压完成后不会因为设备振动出现刻度偏移,保证压力设定值的稳定性;紧邻螺纹段的光轴部分,是和阀盖内的轴套、填料密封组配合的部位,这个轴段的表面粗糙度要求较高,建模时特意预留了密封件的压缩余量,轴段和密封接触的位置没有设计台阶或者沟槽,避免装配时刮伤密封圈导致泄漏;中间的两个带键槽的轴段,是扭矩传递的核心部位,一个用来和阀芯的传动套配合,另一个用来和执行器的连接套配合,键槽选用普通平键的标准尺寸,键槽的位置避开了轴肩的应力集中区,避免长期受扭时出现键槽开裂的问题;最右端的轴段是定位轴段,和阀体内的导向衬套配合,限制轴件的径向窜动,保证轴在旋转过程中的同轴度,减少密封件的偏磨。

  设计思路上,整个轴的结构完全围绕装配顺序和受力分布来排布,轴肩的高度都是根据配合零件的定位需求确定的,比如和密封件配合的轴肩高度不超过密封件的截面直径,方便装配时密封件能顺利滑入配合位置,不会被轴肩切边;所有轴段的过渡位置都设计了圆角过渡,没有尖锐的直角,这是因为轴件在受扭时,直角位置会产生严重的应力集中,长期交变载荷下很容易从过渡位置断裂,圆角的大小根据相邻轴段的直径差确定,直径差越大的位置圆角半径也相应放大,同时圆角半径不会超过配合零件的倒角尺寸,避免影响零件的轴向定位。轴上的两个键槽都布置在轴的同一母线上,这样在铣削加工键槽的时候,只需要一次装夹就能完成两个键槽的加工,减少装夹找正的时间,也能保证两个键槽的位置度要求,避免装配时平键无法顺利装入。

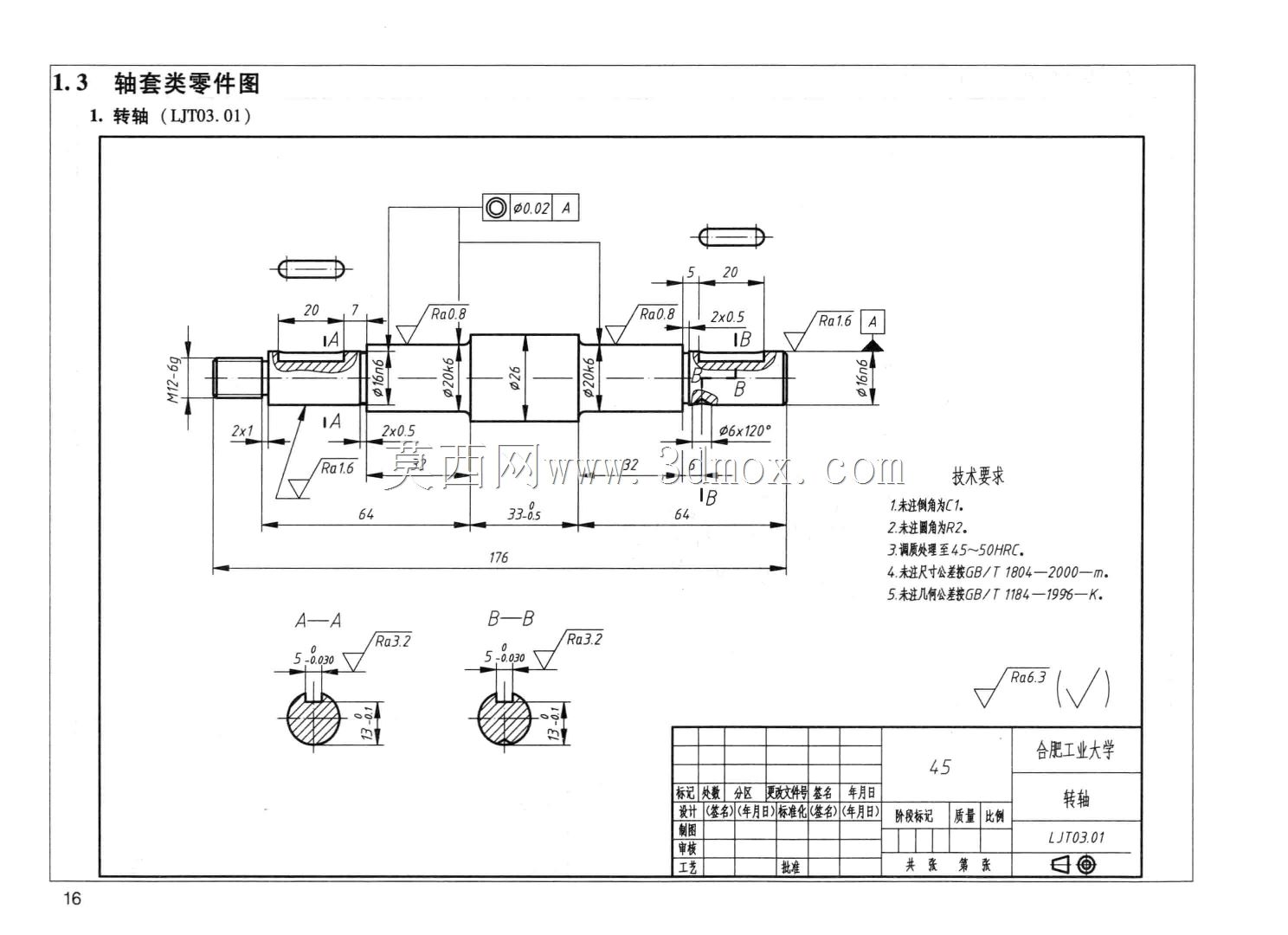

  从安装边界和尺寸配合来看,整个轴的轴向尺寸是根据减压阀的阀盖厚度、密封组高度、阀芯行程、执行器连接长度来确定的,安装时从阀盖的外侧穿入,依次穿过填料压盖、密封填料组、阀盖本体、阀芯传动套,最后插入阀体的导向衬套内,轴向的定位靠中间的轴肩实现,轴肩和阀盖之间预留了0.1到0.2毫米的间隙,避免轴旋转时轴肩和阀盖端面摩擦产生额外的扭矩阻力。径向配合的选择上,和密封件配合的轴段采用间隙配合,保证轴旋转时不会和密封件产生过大的摩擦阻力,同时配合间隙控制在密封件的允许泄漏范围内;和传动套、导向衬套配合的轴段采用过渡配合,既保证扭矩传递的同轴度,又不会因为配合过紧导致装配困难。轴的总长度控制在合理范围内,不会因为轴的悬伸过长导致旋转时出现挠曲变形,尤其是在搭配电动执行器的时候,轴的挠曲会导致执行器输出的扭矩损耗增大,甚至出现调压不到位的情况。

  在建模过程中,这类轴件的练习重点不只是画出外形,更要结合实际的装配、加工、受力需求去调整每一个细节,比如键槽的端部退刀槽尺寸、螺纹收尾的长度、轴端的倒角大小,这些细节在三维建模时很容易被忽略,但在实际生产和装配中却直接影响零件的可用性。很多新手在做轴类建模时,往往只关注轴的直径和长度尺寸,忽略了工艺细节,导致画出来的模型无法直接用于生产,这个练习把减压阀旋转轴的所有工艺细节都融入到建模过程中,能帮设计者建立“建模即面向制造与装配”的设计思维,而不是单纯的几何外形绘制。比如轴端的倒角设计,不只是为了去除毛刺,更是为了装配时能顺利引导轴件插入衬套、密封件的内孔,避免装配时刮伤零件表面;退刀槽的尺寸设计,要保证加工时刀具能顺利退出,不会在轴段上留下加工台阶,影响配合零件的安装到位。

  另外,这类轴件的材质选择一般会选用45号钢或者不锈钢,根据输送介质的腐蚀性确定,建模时虽然不需要体现材质属性,但结构设计要考虑材质的加工性能,比如如果选用不锈钢材质,轴的圆角过渡要适当加大,因为不锈钢的应力集中敏感性比碳钢更高,更容易出现疲劳断裂的问题。轴的表面处理方式也和结构设计相关,如果是在潮湿或者有腐蚀性的工况下使用,轴的表面会做镀硬铬或者发黑处理,这时候建模时要考虑镀层的厚度对配合尺寸的影响,在配合尺寸上预留镀层的厚度余量,避免镀覆后配合尺寸超差。
