立式手动扁钢弯曲加工工装设备结构

项目分类:工装 发布时间:2024-12-12 ID:843230
  • 立式手动扁钢弯曲加工工装设备结构
  • 立式手动扁钢弯曲加工工装设备结构
  • 立式手动扁钢弯曲加工工装设备结构

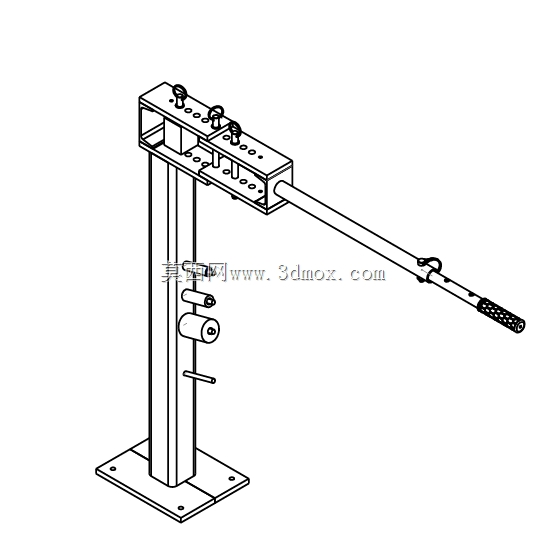

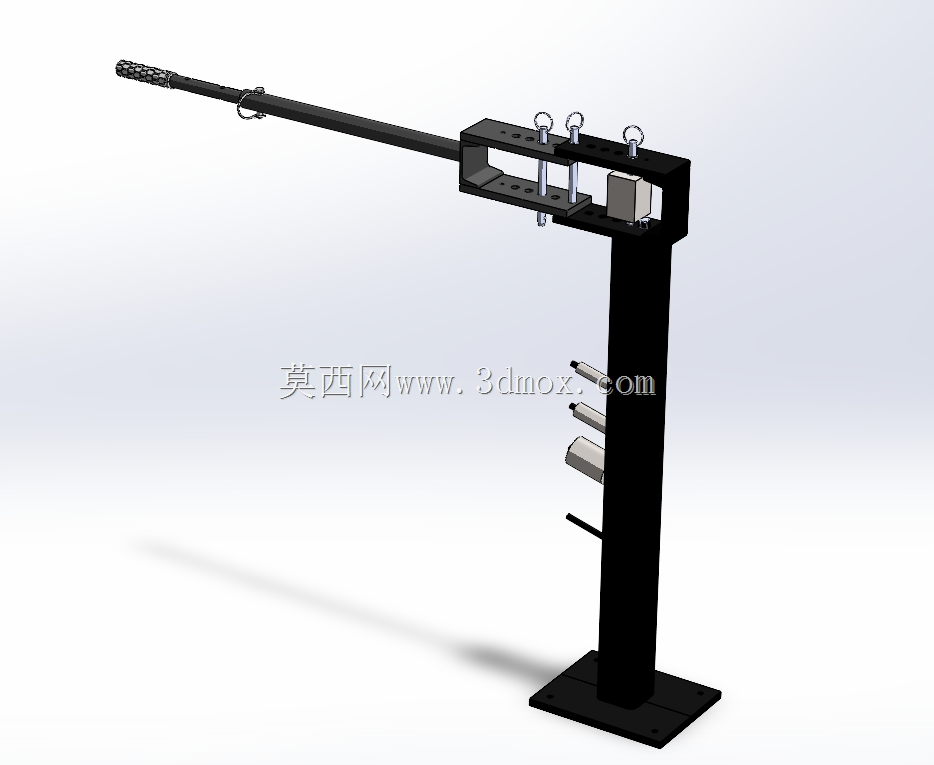

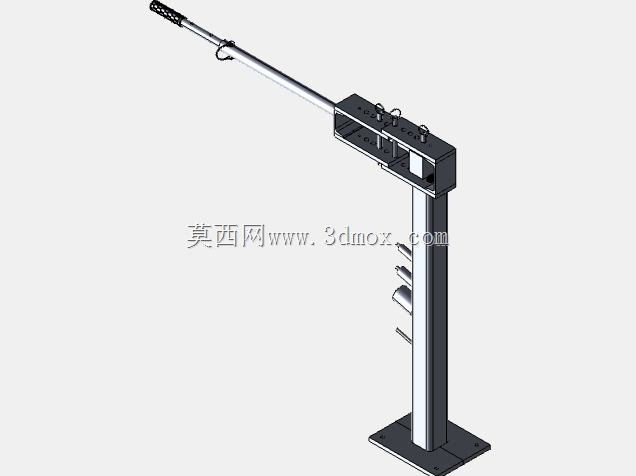

  在小型金属加工门店、五金制品作坊、工地现场钢筋及型材预处理环节,经常会遇到小批量扁钢弯折的作业需求,这类场景往往不需要配置大型数控折弯设备,一来大设备采购成本高、占地空间大,二来小批量多规格的零散加工任务,用大型设备调试换模的时间远高于实际作业时长,手动式的扁钢弯曲工装就成了这类场景下性价比极高的作业选择。这款立式结构的扁钢弯曲工装,整体采用落地式安装设计,底部为方形安装底板,可通过膨胀螺栓直接固定在水泥地面或者加厚钢制工作台面上,安装时需要保证立柱与安装基准面的垂直度误差控制在每米0.5毫米以内,避免作业过程中出现受力偏载导致的工装变形或者弯折角度偏差。

  设备的核心作业单元集中在立柱上部的悬臂结构上,悬臂沿水平方向延伸,足够的力臂长度可以让操作人员在施加较小握力的情况下,获得足够的折弯力矩,符合手动作业的人体工学设计,操作人员站立在设备侧方,握持悬臂末端的防滑握把即可完成施力动作,不需要额外配置液压或者电动动力源,完全依靠机械杠杆原理实现扁钢的弯折成型,在没有供电的野外作业场景也能正常使用。悬臂与立柱连接的位置设置了可调节的定位挡销与成型轴,作业时先根据需要弯折的扁钢厚度调整挡销的间距,将待加工扁钢插入挡销与成型轴之间的间隙,通过悬臂的转动带动成型轴对扁钢施加压力,让扁钢沿着成型轴的外圆完成指定角度的弯折,挡销上配套的锁紧环可以根据扁钢宽度快速调整定位位置,不需要额外工具就能完成不同规格扁钢的装夹定位,适配厚度在1到6毫米之间、宽度在50毫米以内的常规扁钢材料弯折作业,也可兼容同规格的扁铁、小型方钢的小角度弯折需求。从结构设计的角度来看,这款工装的立柱采用加厚矩形钢管焊接而成,悬臂采用实心方钢加工,所有受力位置都做了圆角过渡处理,避免应力集中导致的结构开裂,焊接位置全部做了满焊处理,焊后进行了应力退火,减少长期受力后的焊接变形。设备上配套的三个成型轴采用不同直径的耐磨钢材制作,可根据弯折圆角的需求快速更换,轴与安装孔之间采用间隙配合,更换时只需要拔出顶部的开口销就能完成轴体拆卸,整个换型过程不超过两分钟,适配不同工件的弯折圆角要求。

  在实际作业过程中,这类手动弯曲工装的弯折角度可以通过悬臂上的角度刻度标识直接控制,操作人员可以根据加工需求弯折出0到120度之间的任意角度,弯折过程中扁钢的定位基准始终保持一致,同一批次工件的弯折角度误差可以控制在2度以内,满足小型五金构件、护栏支架、接地扁铁、设备安装固定件的加工精度要求。设备的安装边界需要预留至少1.5米的操作空间,悬臂转动范围内不能有其他障碍物,避免操作过程中出现碰撞风险,安装底板的固定螺栓需要采用M12以上规格的膨胀螺栓,保证设备在最大受力情况下不会出现移位。

  和台式折弯工装相比,这款立式结构的设备不需要占用工作台面空间,操作人员站立作业的姿态更符合长时间作业的人体工学,减少弯腰操作带来的疲劳感,设备整体结构没有易损的电子元件,日常维护只需要定期在转动轴位置加注润滑脂即可,使用寿命可以达到十年以上,非常适合零散加工、现场维修、教学实训等场景使用。在三维建模过程中,这款设备的所有配合尺寸都按照实际加工公差进行了设定,焊接结构的焊道尺寸、安装孔的位置度、转动部件的配合间隙都还原了实际加工的工艺要求,可直接作为同类工装设计的参考模型,也可用于手动加工设备的结构教学演示,帮助设计人员快速理解杠杆式弯曲设备的力传递路径、定位结构设计逻辑、安装固定方式的工程要点。
