精密螺杆式台虎钳夹持工装结构设计

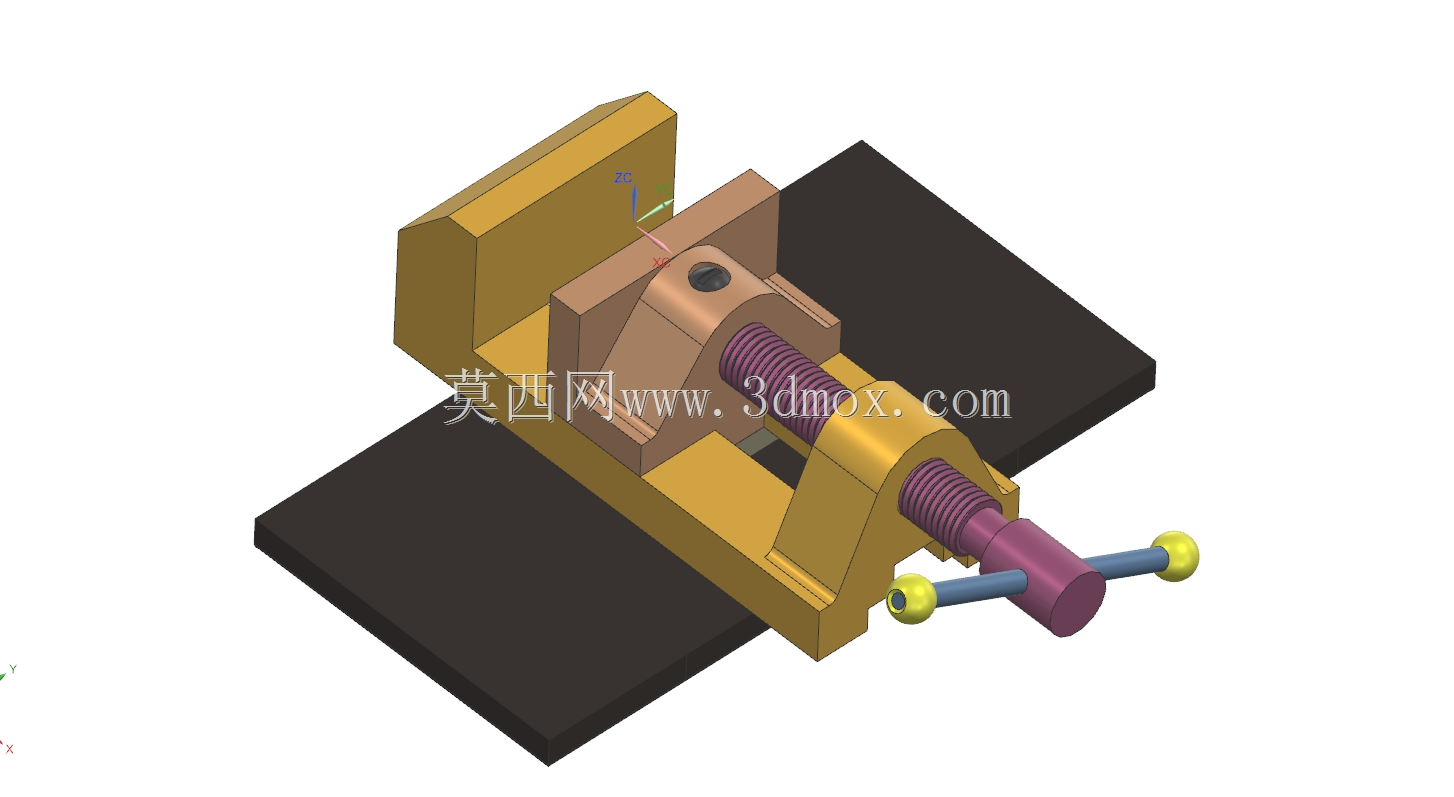

　　在常规机械加工、钳工修配、小型零件装配以及实验室样件调试场景中，台虎钳是工位上最基础也最高频使用的夹持类工装，这套精密台虎钳的结构设计，完全围绕小尺寸工件的稳定夹持需求展开，没有冗余的装饰性结构，所有部件的尺寸边界都适配常规钳工工作台的安装空间。整套虎钳的底座采用平整矩形结构，底部预留的安装孔位可以直接通过T型螺栓固定在标准钳工台或者小型铣床、钻床的工作台上，底座的平面度设计公差控制在0.02mm以内，避免安装后出现钳身倾斜导致的夹持基准偏移。

　　钳身主体采用分体式装配结构，固定钳身与底座一体加工成型，活动钳身通过底部的导向滑槽与固定钳身的导轨配合，导向间隙控制在0.01-0.03mm之间，既保证活动钳身滑动顺畅无卡滞，又避免夹持过程中出现钳口上翘或者侧偏的问题。传动部分采用梯形螺杆结构，螺杆与活动钳身内部的铜制螺母配合，梯形螺纹的自锁特性可以保证夹持受力后不会出现松脱，不需要额外加装锁止机构，螺杆的端部穿过固定钳身的支撑孔，连接带防滑握柄的操作杆，操作杆两端的球形端头可以避免操作时手部打滑，转动操作杆时螺杆带动活动钳身沿导轨做直线进给，钳口的开合行程可以覆盖0-120mm的夹持范围，能够满足绝大多数小型机械零件、样件的夹持需求。

　　钳口部分采用可更换式设计，钳口板通过沉头螺钉固定在固定钳身和活动钳身的夹持面上，钳口表面加工有交叉网纹，增大夹持摩擦力，防止工件受力时出现滑移，针对不同材质的工件，也可以更换带铜垫、橡胶垫的软钳口，避免夹持过程中夹伤工件表面。整套结构的设计没有采用复杂的快拆或者液压助力结构，完全依靠纯机械传动实现夹持动作，维护成本极低，日常使用只需要定期在螺杆和导轨接触面涂抹润滑脂，就可以保证长期使用的精度稳定性。

　　从安装边界来看，整套虎钳的总长度控制在280mm以内，底座宽度180mm，总高度120mm，不会占用过多的工作台面空间，钳身的最大开合高度为80mm，配合不同厚度的平行垫铁，可以实现不同高度工件的水平夹持，保证工件的夹持基准与工作台面平行，适配钻孔、锉修、小型零件攻丝、装配对位等多类工位作业需求。在结构设计的细节上，活动钳身与导轨的配合面设计有储油槽，留存的润滑脂可以减少滑动面的磨损，延长工装的使用寿命，螺杆端部的支撑位设计有耐磨衬套，避免长期转动磨损钳身本体的安装孔，所有外露的金属棱边都做了R2的倒角处理，避免操作过程中划伤手部。不同于重型机用虎钳的大夹持力设计，这款台虎钳的夹持力控制在0-15kN区间，既可以满足有色金属、小型钢制零件的夹持固定需求，又不会因为夹持力过大导致薄壁零件出现夹持变形，非常适合仪器仪表零件装配、小型模具修配、教学实训工位以及维修班组的日常作业使用。整套装配结构的零件通用性极强，所有易损件包括钳口板、传动螺母、操作杆都可以快速更换，不需要整体报废工装，长期使用的综合成本更低。
