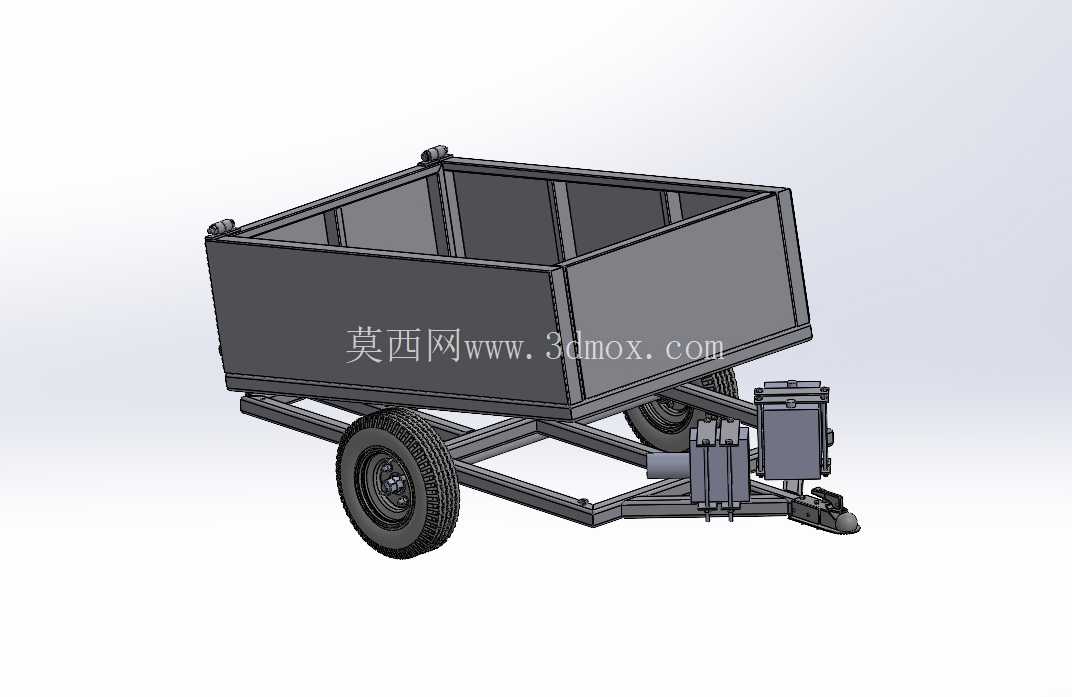

农用单轴液压自卸拖挂转运车结构

　　这款液压拖挂转运设备主要面向丘陵、平原区域的零散农资转运、田间地头短驳作业场景，可适配多数中小马力轮式拖拉机的后挂接接口，也可根据动力端输出参数调整牵引架连接尺寸，满足农户、小型农场在非硬化路面的物料转运需求，相比固定式货厢拖车，其核心优势在于搭载的液压举升单元可实现货厢的自动倾翻卸料，无需人工手动卸载散装物料，大幅降低重体力劳动占比，提升短驳转运的作业效率。从结构设计逻辑来看，整体采用单轴行走布局，牵引架位于设备前端，通过铰接式连接结构与动力端挂接，可适配不同高度的牵引销位置，同时在牵引架与主车架的连接位置设置缓冲结构，抵消非铺装路面行驶时的颠簸冲击，避免刚性连接带来的结构疲劳损伤。

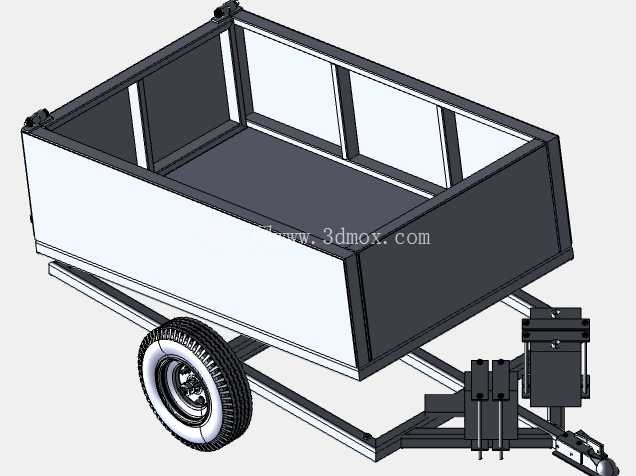

　　行走轮组选用重载型充气橡胶轮胎，搭配钢制轮辋与圆锥滚子轴承轮轴，单轮额定承载可覆盖满载工况下的载荷分配，轮距参数经过适配调整，可匹配多数农田机耕道的通行宽度，避免行驶过程中出现轮距过宽压损作物、或轮距过窄导致侧倾稳定性不足的问题。货厢部分采用板式焊接结构，厢板边缘设置加强折边，底部通过纵横交错的型钢主梁与副梁搭建承载框架，可承受散装粮食、有机肥、建筑砂石等不同密度物料的挤压载荷，货厢尾部设置可开合的尾门，卸料时随货厢倾翻角度自动开启，无需人工提前解锁，正常行驶状态下通过锁止机构固定，避免行驶过程中物料撒漏。

　　液压举升单元布置在货厢底部与主车架之间，采用单缸直推式布局，举升支点经过力矩匹配，在举升初始阶段即可获得足够的顶升力，举升最大角度可满足散装物料的自然滑落需求，不会出现物料残留堆积的情况；液压管路沿主车架内侧布置，避开行驶过程中可能出现的剐蹭位置，管路接头采用标准密封结构，降低长期使用后的渗漏风险。主车架作为核心承载部件，采用矩形钢管焊接成型，牵引架、轮轴安装座、液压油缸支座、货厢铰接支座均在焊接后做应力释放处理，避免长期载荷作用下出现结构变形，所有铰接转动位置均设置润滑脂注油嘴，可定期加注润滑脂降低转动副磨损，延长设备整体使用寿命。安装边界方面，牵引架前端挂接孔的中心高度可根据配套动力端的牵引销高度做上下调整，调整范围覆盖常见25-60马力拖拉机的后牵引接口尺寸；设备整体宽度控制在常规机耕道通行阈值内，长度方向在挂接后不会影响动力端的转向角度，最小转弯半径可满足田间地块的转向需求；货厢满载状态下的重心高度经过校核，在非硬化路面坡度不超过15度的工况下可保持行驶稳定性，不会出现侧翻风险。

　　实际作业过程中，该设备除了承担农资、农产品的转运工作外，也可适配小型工程场景的砂石、渣土短距离转运，通过更换不同花纹的轮胎即可适配硬化路面与非硬化路面的行驶需求；液压系统的动力输入可直接从动力端的液压输出接口获取，无需额外配置独立动力单元，简化了整体结构，也降低了后期维护的复杂度。在细节设计上，轮轴位置设置有防尘密封结构，避免田间作业时泥土、灰尘进入轴承腔造成磨损；货厢表面做防锈涂装处理，可适应田间高湿度、多泥土的使用环境，减少锈蚀带来的结构强度下降；所有外露的螺栓连接件均采用防松结构，避免长期颠簸行驶出现连接件松动脱落的问题。
