1S4P圆柱锂电池组固定支架结构设计

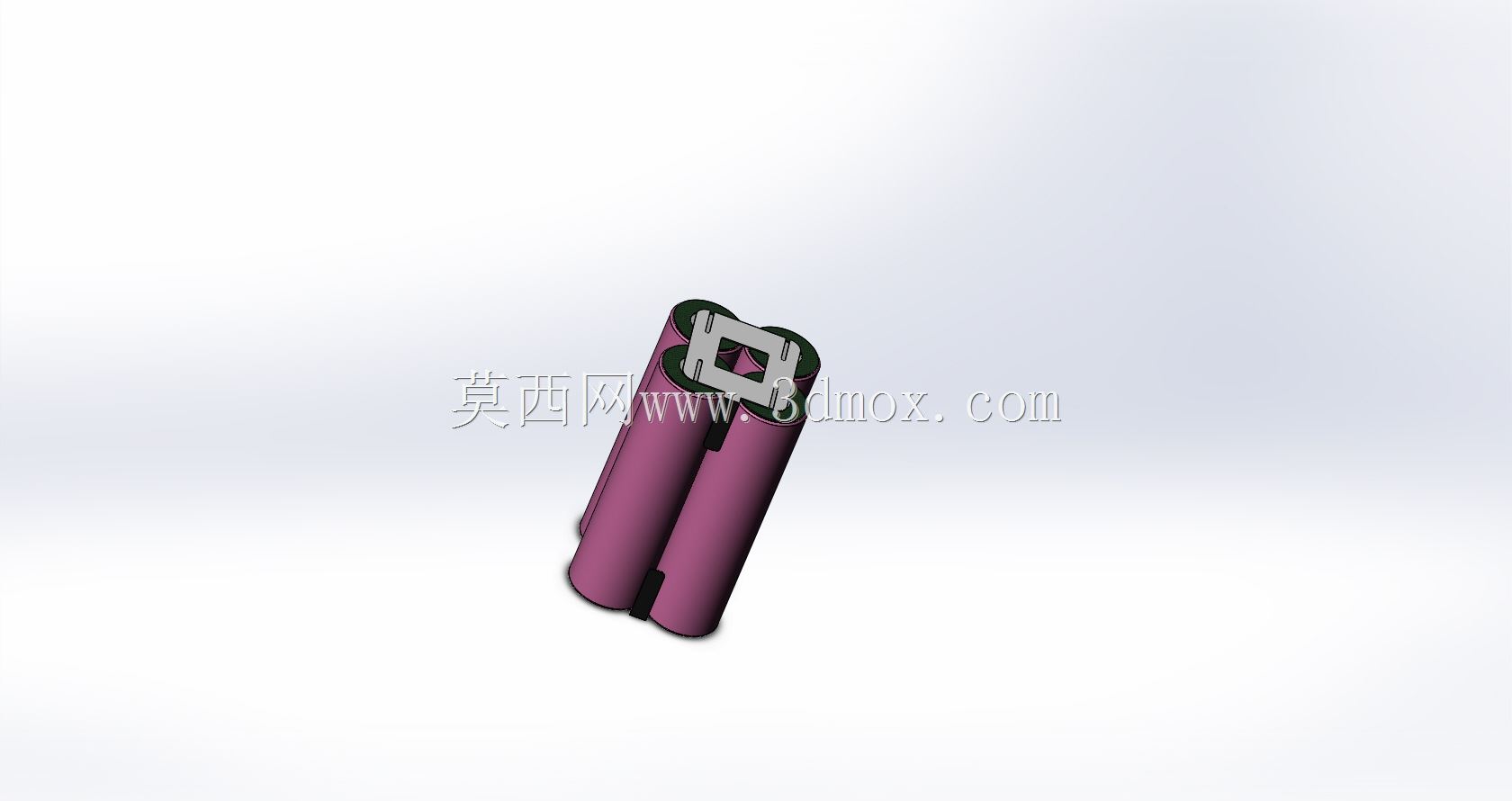

　　在便携储能、小型消费电子、低压供电模组的开发场景中，1S4P构型的圆柱电芯组合是十分常见的动力源方案，这类单串四并的电池组多用于3.7V标称电压、大容量输出的小型用电设备，比如手持检测仪器、便携照明设备、小型户外供电模块等场景，对电芯的固定可靠性、排布紧凑度都有明确的工程要求。本次设计的1S4P电芯固定结构，核心是解决四支圆柱电芯并排组合时的径向限位、轴向防窜、极耳连接定位的实际问题，避免设备在移动、振动工况下电芯出现移位、极耳拉扯断裂的故障。从结构布局来看，四支18650规格圆柱电芯采用2×2的矩阵式排布，相比一字排开的布局能大幅缩减模组的横向占用空间，更适配小型设备内部局促的安装腔体。

　　支架部分采用上下卡扣式的分体结构，上部的定位架对应每支电芯的正极盖帽位置做了避让开口，既可以让极耳连接镍片顺利穿过完成焊接，又能对电芯的上端部形成周向限位，防止电芯在支架内部出现径向晃动；支架侧边设置的卡扣凸台，可在上下支架扣合后形成自锁结构，不需要额外打胶或者加装绑带就能完成电芯的预固定，大幅提升产线组装的效率。设计过程中重点考量了安装边界的适配性，整体模组的外形尺寸控制在常规小型设备电池仓的通用尺寸范围内，支架的壁厚选取1.2mm的工程塑料常用壁厚，既保证足够的结构强度，承受日常使用中的跌落、振动冲击，又不会过度占用电芯的排布空间，提升整个电池组的空间利用率。在电芯的接触位置，支架内壁做了0.2mm的微凸筋设计，一方面可以减少支架与电芯外皮的接触面积，避免组装过程中刮伤电芯的绝缘外皮，另一方面也能为电芯的膨胀预留微小的缓冲空间，解决圆柱电芯在充放电循环过程中轻微膨胀带来的装配应力问题。上部支架的极耳避让区专门做了定位槽，适配0.15mm厚的连接镍片的安装定位，焊接时不需要额外的治具就能快速对齐镍片与电芯极柱的位置，降低焊接偏位的概率。

　　从实际使用的工况出发，整个支架结构没有多余的突出结构，外轮廓做了R1.5的圆角过渡，避免安装时刮伤设备内部的导线或者绝缘层；支架底部对应每支电芯的负极位置设置了透气间隙，当电芯出现异常排气时，气体可以顺着间隙从支架侧边的导流槽排出，不会在模组内部形成憋压的风险。不同于市面上常见的一体注塑电池支架，这款分体式的固定结构可以适配不同容量梯度的同规格圆柱电芯，不需要因为电芯长度的微小公差重新开模，只需要调整上下支架的扣合档位就能兼容±0.5mm范围内的电芯长度公差，对于小批量多批次的设备开发项目来说，能有效降低结构件的开模成本，缩短产品的开发周期。

　　在安装固定方式上，支架的两侧预留了M2螺丝的安装孔位，可以直接通过螺丝将整个电池模组固定在设备的内部安装柱上，也可以根据设备的结构需求，采用背胶粘贴的方式固定，两种安装方式的预留设计让这个结构的适配场景更加广泛。实际装配验证中，四支电芯可以轻松压入下支架的定位槽，扣合上支架后整体结构的握持强度足够，在1米高度的自由跌落测试中，电芯没有出现移位、脱出的问题，极耳位置的拉力测试也能满足行业通用的可靠性标准，完全可以满足小型便携电子设备、低压供电模组的使用需求。
