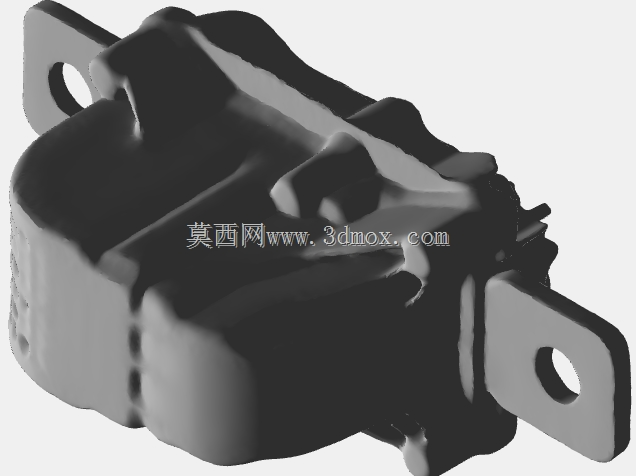

特斯拉Model3电池Pyro熔断器三维扫描数模

　　做新能源三电结构设计快八年，经手的电池包高压保护件数不清，这次拿到的特斯拉Model3电池Pyro保险丝扫描数模，刚导入建模软件的时候就注意到，它的安装边界完全是贴合电池包内部预留的腔体做的，两侧带安装孔的固定耳直接对应电池包内部的两个预埋螺柱，不需要额外做转接支架，这点和很多后装的高压保护件完全不同，是原生集成在电池包高压回路里的部件。

　　日常做电池包结构拆解的时候，很多人会把Pyro保险丝和传统的高压熔断器混为一谈，实际上两者的触发逻辑和应用场景差异极大。传统熔断器是靠过流发热熔化熔体来切断回路，响应速度在毫秒级，面对碰撞这类极端工况，往往没法在极短时间内完成高压下电，而Pyro保险丝是靠 pyro 药剂触发的切断结构，碰撞信号触发后能在微秒级断开高压主回路，避免碰撞后高压线路裸露引发的触电、起火风险，是新能源汽车电池包被动安全里的核心部件。

　　从扫描得到的数模来看，这个部件的外形完全没有冗余结构，主体的塑壳轮廓是顺着内部切断机构的排布走的，没有为了外观做多余的曲面，所有的加强筋都布置在固定耳和主体衔接的位置，刚好对应车辆行驶过程中振动应力集中的区域。之前拆过其他品牌车型的同类部件，很多会在塑壳外部做一圈全包的金属屏蔽罩，而这个数模对应的部件，屏蔽结构是直接嵌在塑壳内部的，既减少了整体的占用空间，也避免了外部屏蔽罩在长期振动后出现松脱移位的问题。

　　安装尺寸上，两侧固定耳的孔位同轴度公差控制得很严，从扫描点云拟合的数据来看，两个安装孔的中心距偏差不到0.1mm，装配的时候不需要反复调整位置，直接对准螺柱拧紧紧固件即可，固定耳的厚度刚好匹配电池包内部的安装面高度，装上去之后和周边的高压铜排、低压线束的间隙都保持在3mm以上，满足整车高压部件的电气间隙要求，不会出现运行过程中磨损绝缘层的风险。

　　做高压回路布置的时候，最头疼的就是保护件的压降和发热问题，这个Pyro保险丝的内部导通回路是直连式的，没有多余的弯折结构，从数模的内部腔体拟合来看，导通截面的面积完全匹配Model3电池包的最大持续放电电流，正常大电流充放电的时候，温升不会超过周边塑壳材料的热变形温度，不需要额外在周边布置散热结构，节省了电池包内部的宝贵空间。

　　很多同行在做逆向建模的时候，往往只关注外形的拟合度，忽略了这类安全部件的功能边界，实际上这个部件的触发端安装位是有严格的方向要求的，数模上的触发接口朝向刚好对应电池包内部的低压线束走向，插件装配之后不会出现线束弯折受力的情况，触发药剂的腔体位置做了局部的加厚处理，哪怕触发时内部产生瞬时的冲击力，也不会出现壳体碎裂导致内部金属碎屑飞溅的问题，避免碎屑掉落到电池包内部引发二次短路。

　　之前做某款自主车型的电池包设计时，曾经因为同类保护件的安装间隙留得不足，振动试验过程中部件和周边的模组端板发生摩擦，磨破了绝缘层导致绝缘报警，后来参考这类原生设计的部件安装边界，重新调整了固定点的位置和间隙预留，才顺利通过了振动和冲击试验。从这个扫描数模的细节来看，特斯拉在这类安全部件的集成度上确实做了很多优化，没有照搬传统燃油车的电气件设计思路，完全围绕电池包的内部空间和安全需求做定制化的结构设计，每个曲面、每个加强筋的位置都有对应的工程考量，没有多余的设计。

　　在实际的维修场景中，这类Pyro保险丝属于一次性触发部件，碰撞触发之后需要整体更换，数模对应的外形尺寸和安装接口完全和原厂件一致，不管是做替换件的开发，还是做电池包的碰撞仿真分析，都可以直接用这个扫描数模作为参考，不需要反复拆解实车测量尺寸，能节省大量的测绘时间。另外从数模的密封结构来看，部件的合模面做了一圈密封槽，装配之后可以达到IP67的防护等级，哪怕电池包内部出现短时的凝露，也不会影响部件的绝缘性能和触发可靠性，满足整车全生命周期的使用要求。
