带预加载闩锁的高G力防误释旋转机构

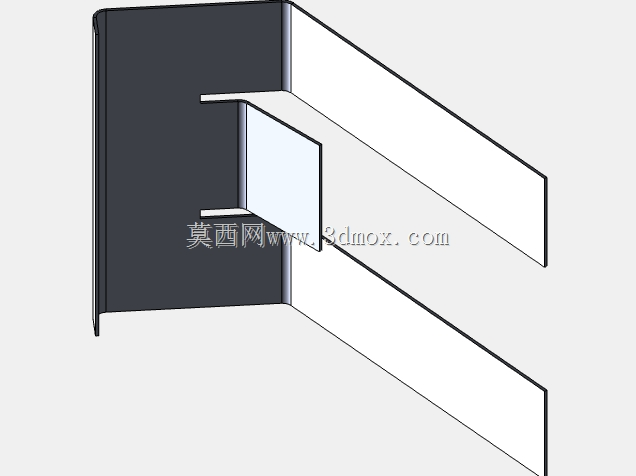

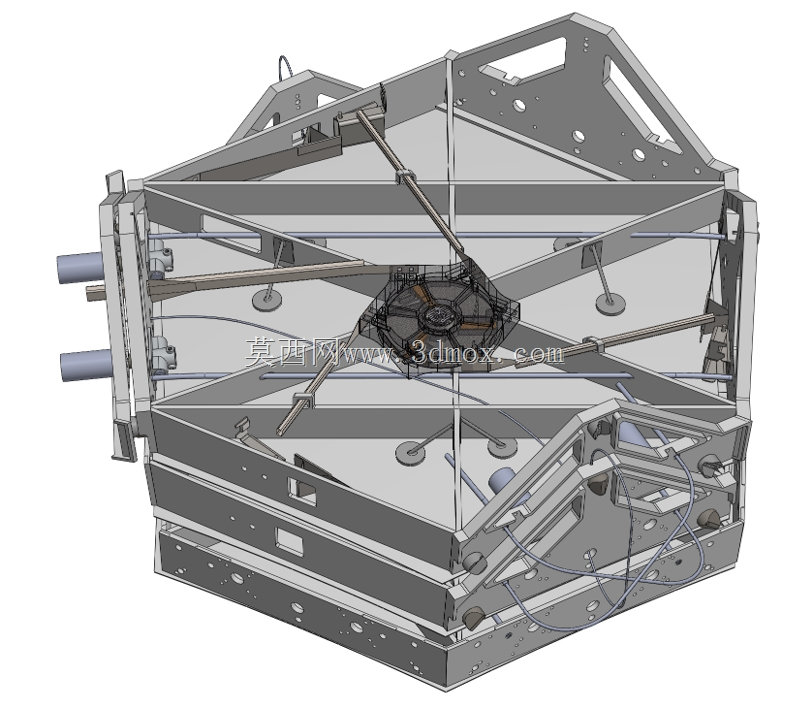

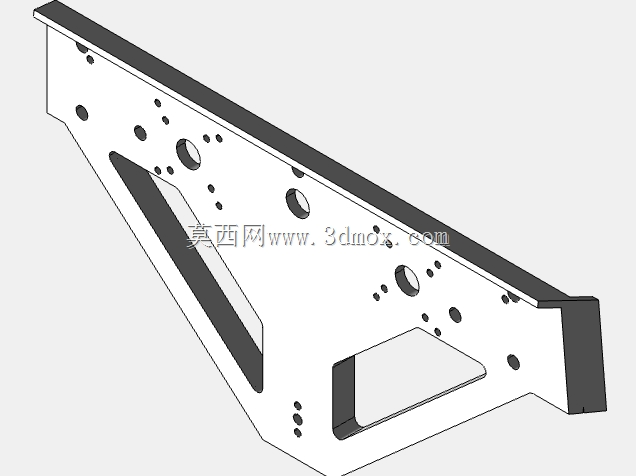

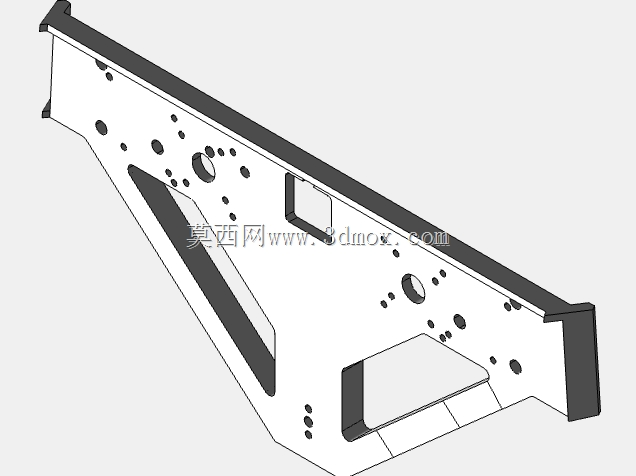

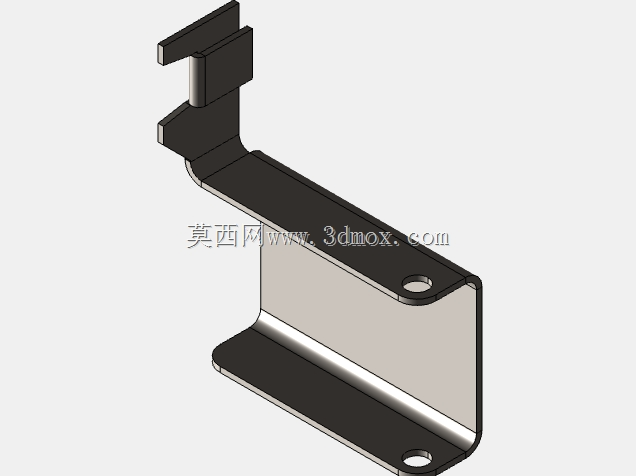

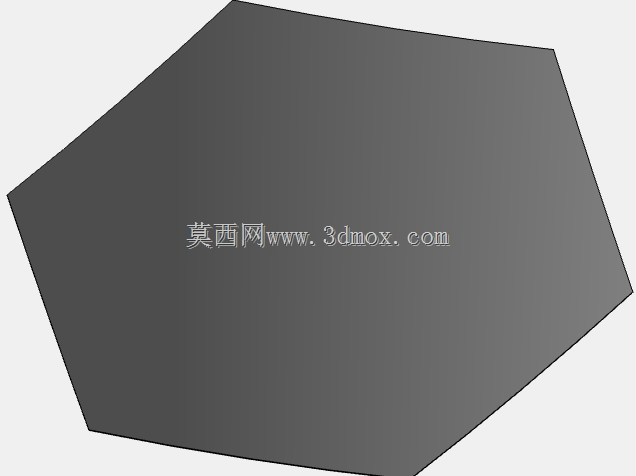

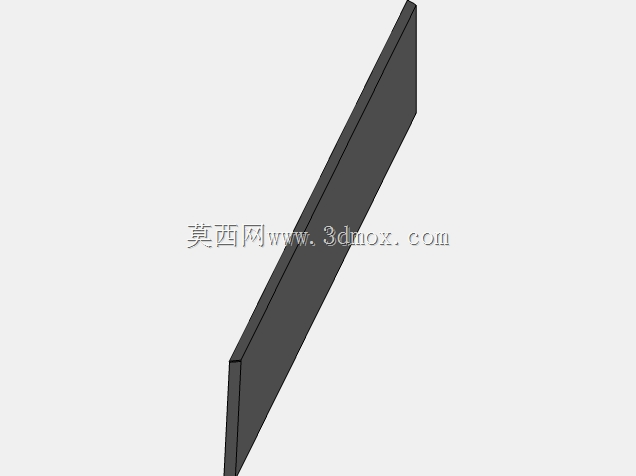

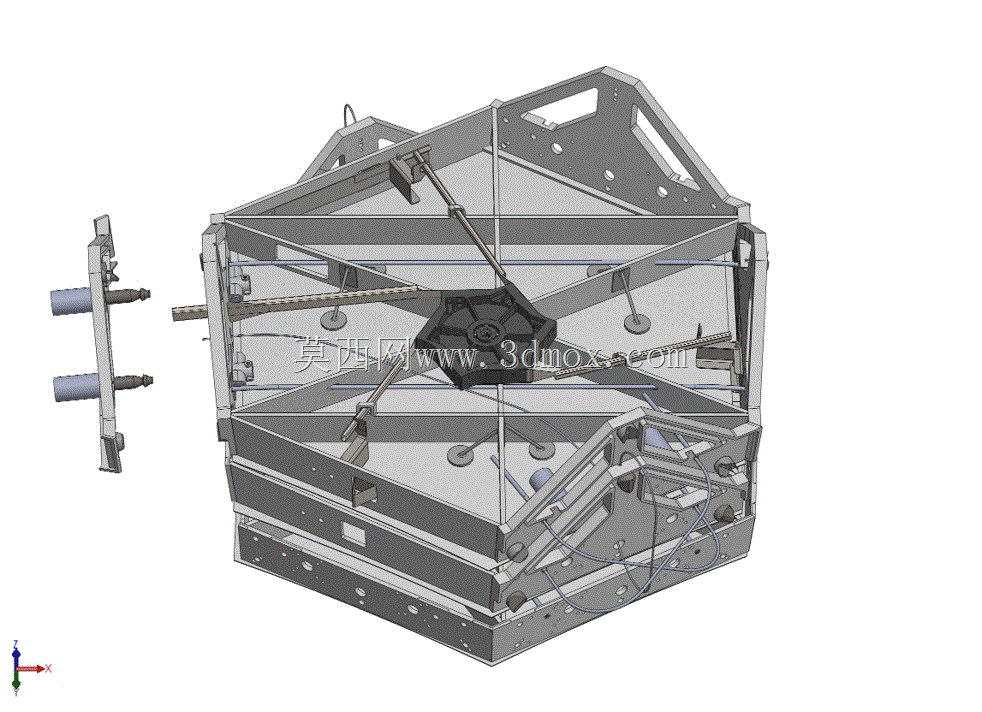

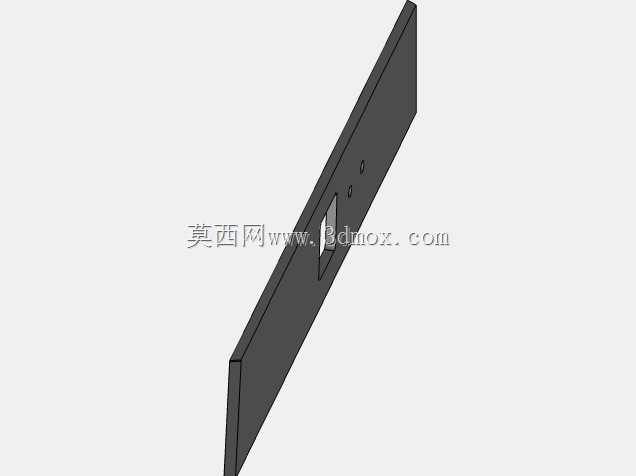

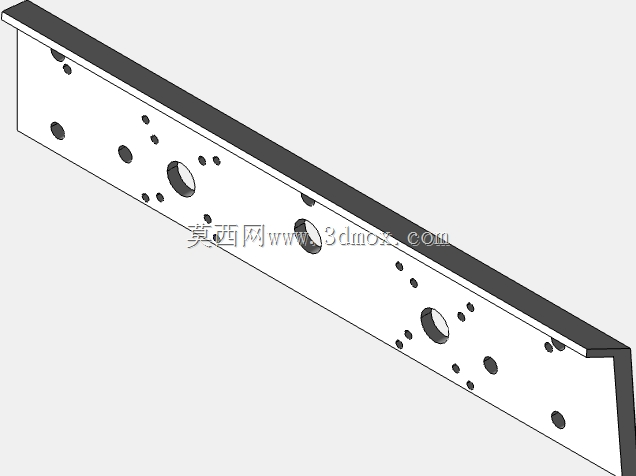

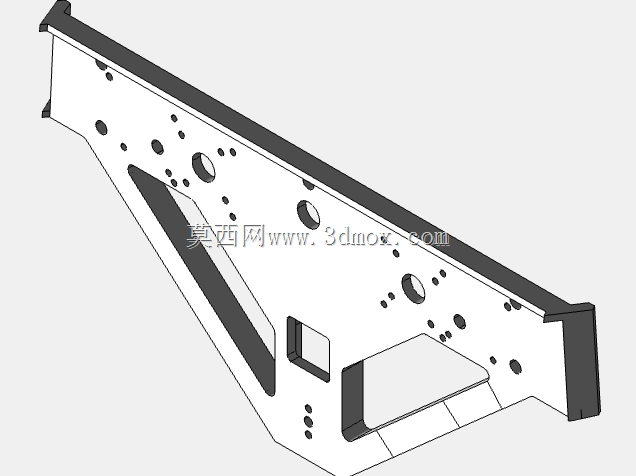

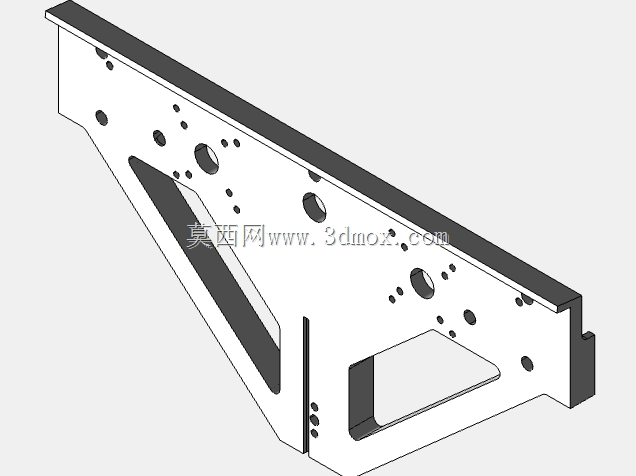

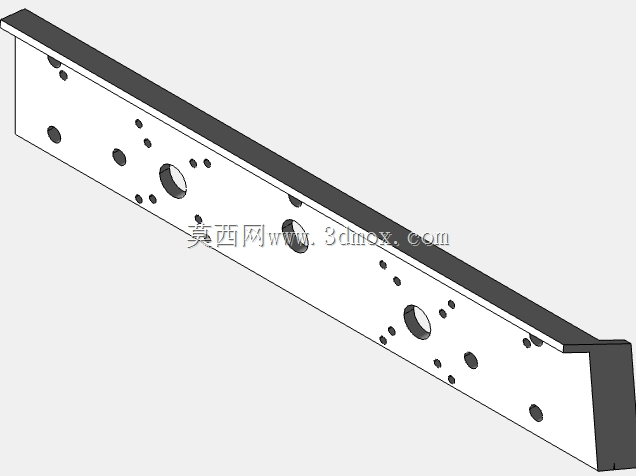

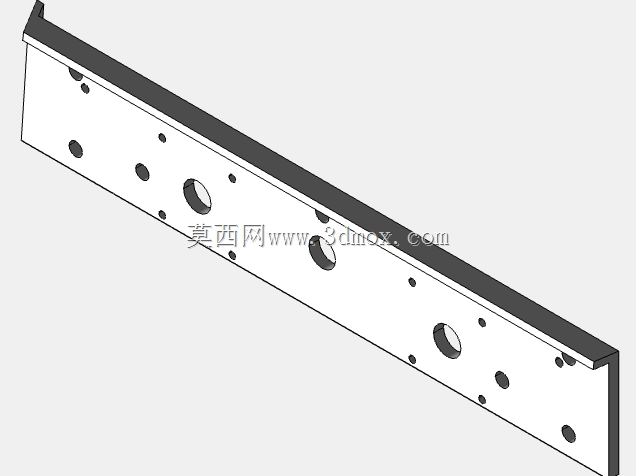

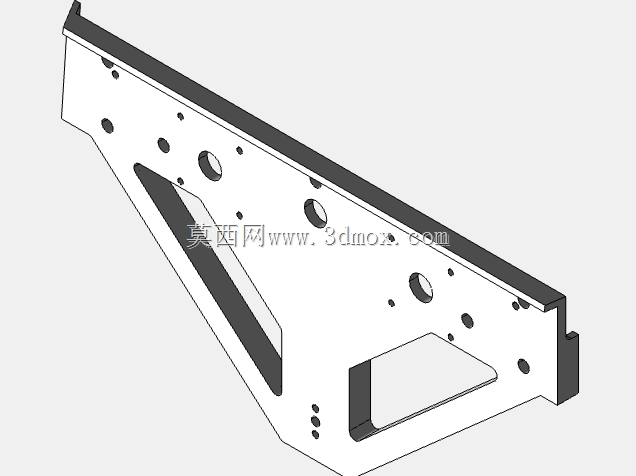

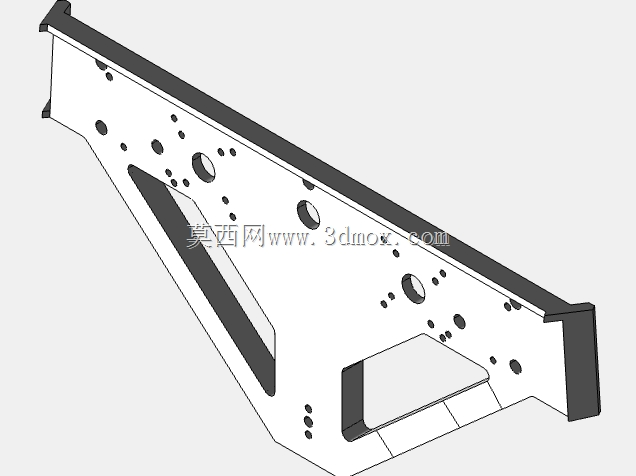

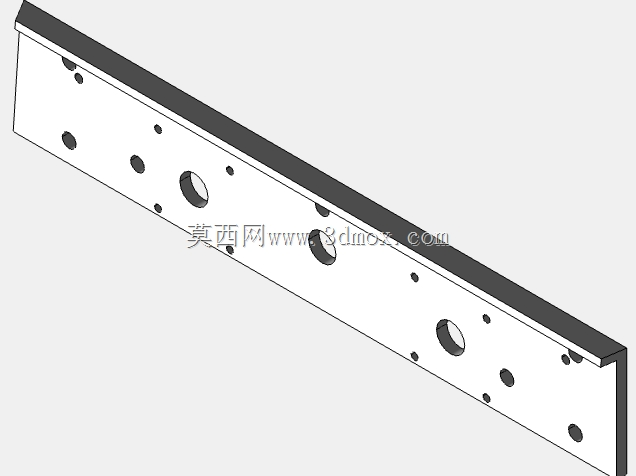

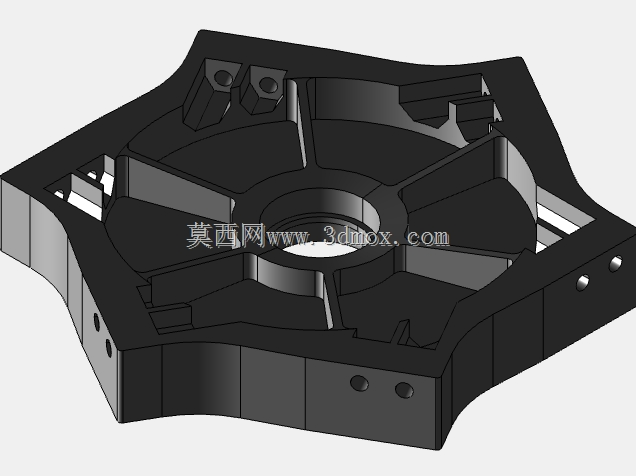

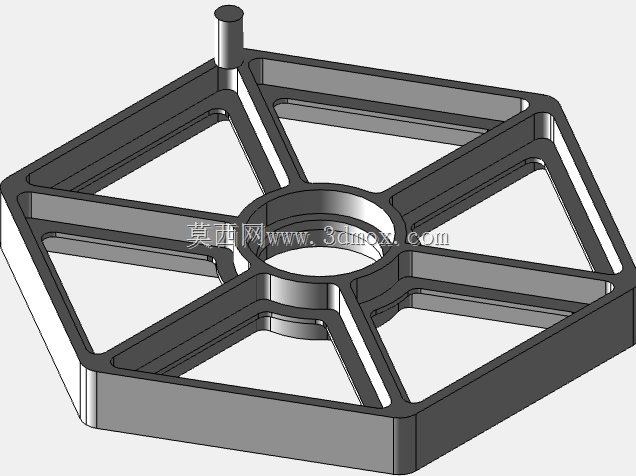

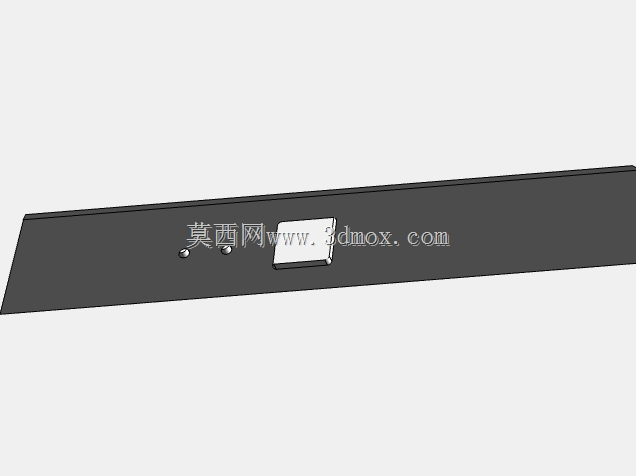

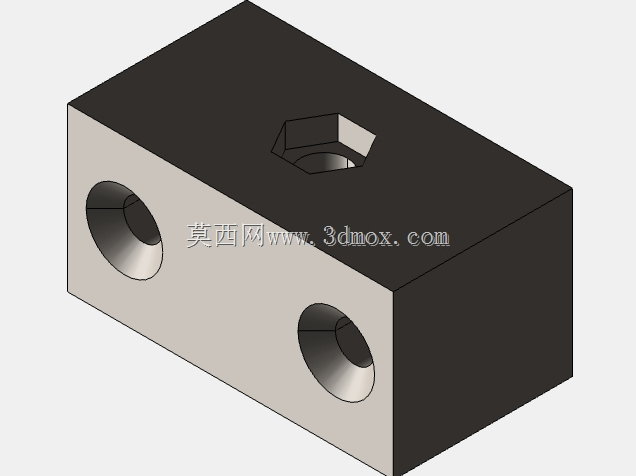

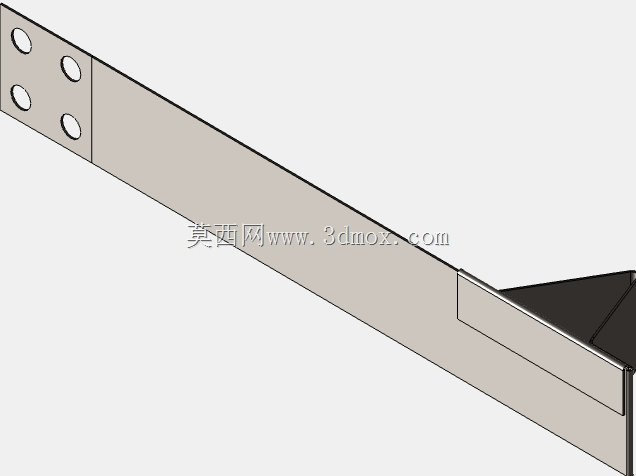

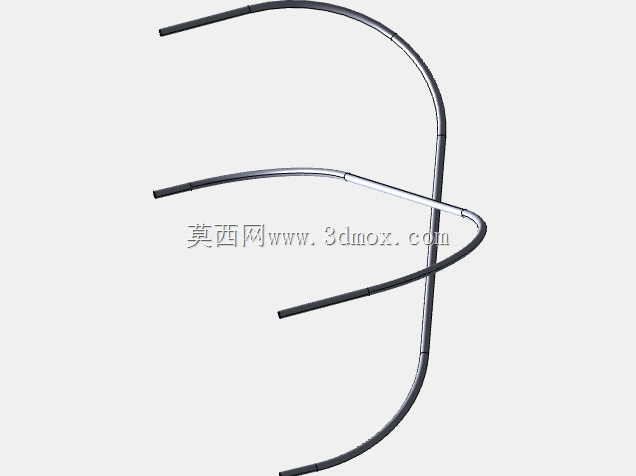

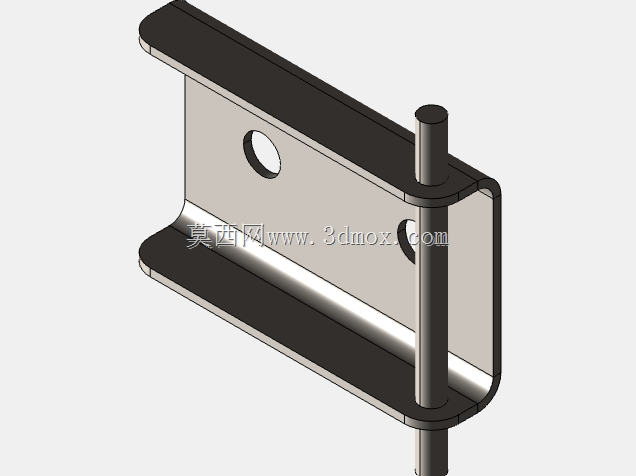

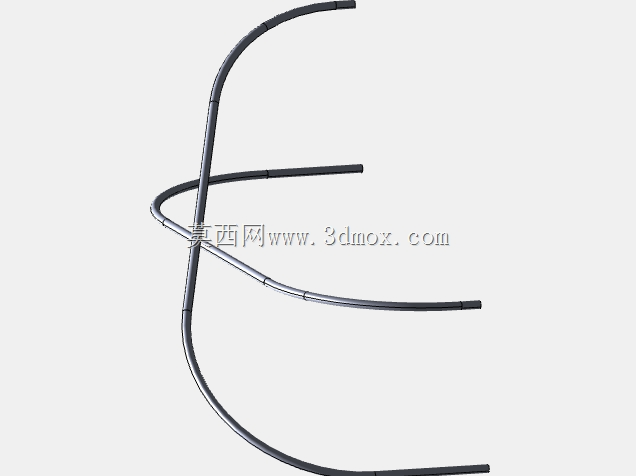

　　这套旋转承载机构的设计初衷，是解决高过载工况下旋转部件意外松脱释放的行业共性问题，在航空航天机载设备、高动态试验台架这类存在瞬时高G力冲击的场景中，常规的卡扣式、摩擦式锁止结构很容易因为惯性载荷超过静摩擦力阈值出现误触发，轻则导致设备移位失效，重则引发整个系统的连锁故障。从结构布局来看，整体采用正六边形的外框架作为承载基体，框架主体通过折弯钣金与型材拼接成型，各连接节点处预留了阵列式的安装孔位，既可以通过螺栓实现框架自身的模块化拼接，也能适配不同规格的外接安装接口，安装边界的孔位公差按照IT7级精度设计，能兼容大部分标准工业型材的安装间距，不需要额外做转接件加工。

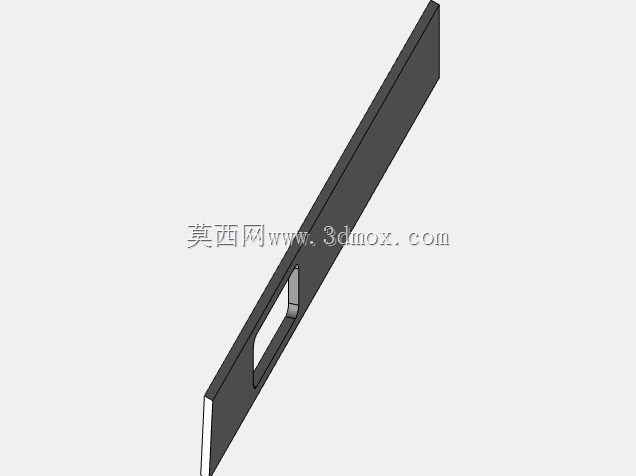

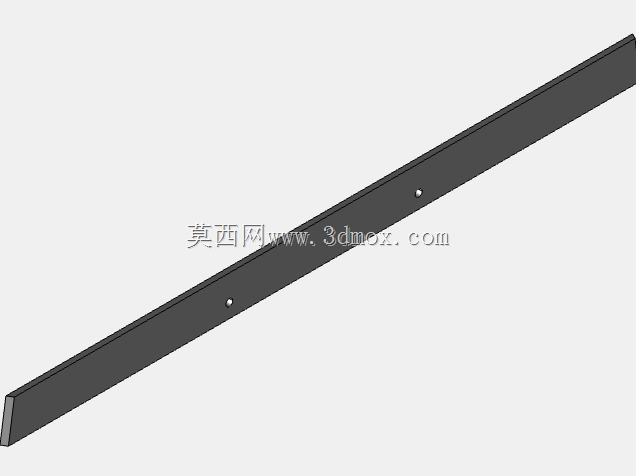

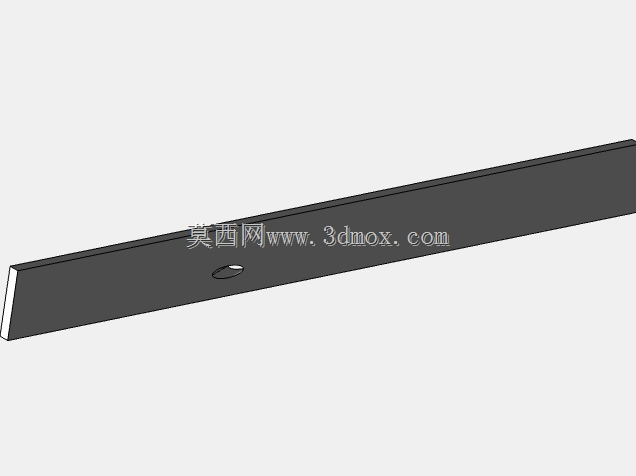

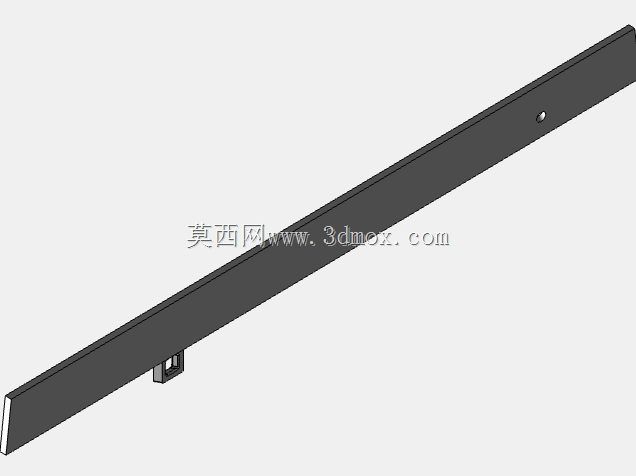

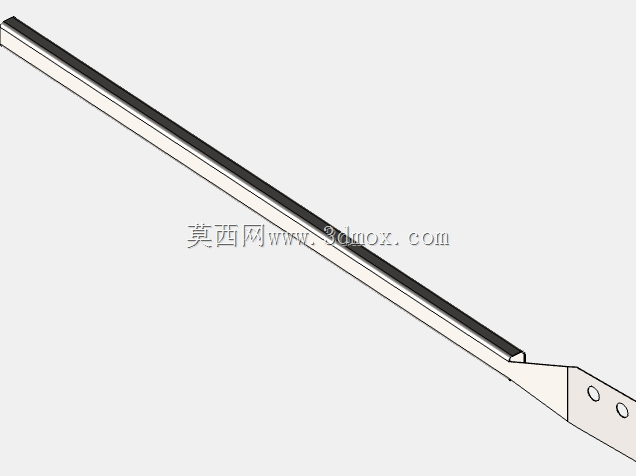

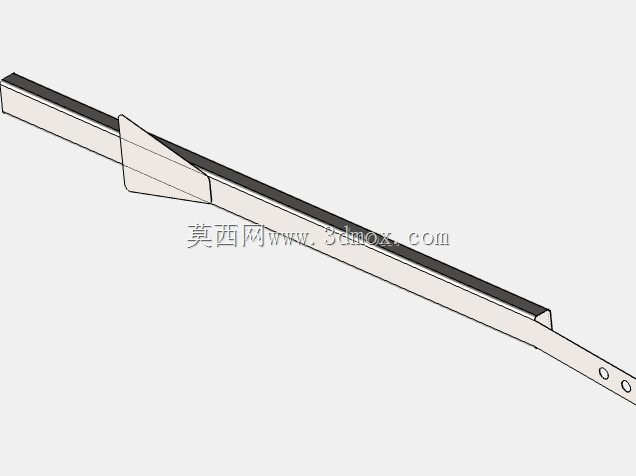

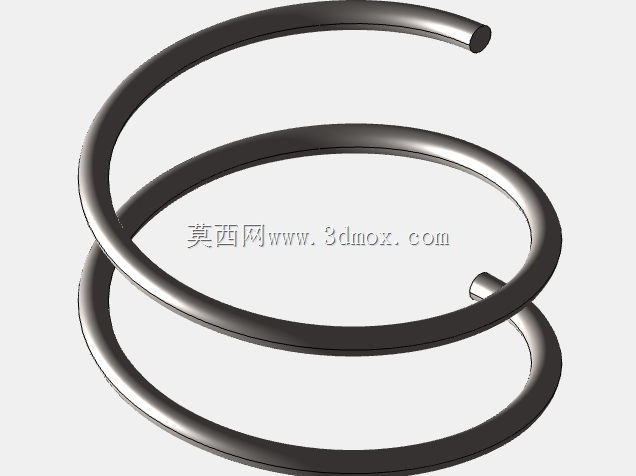

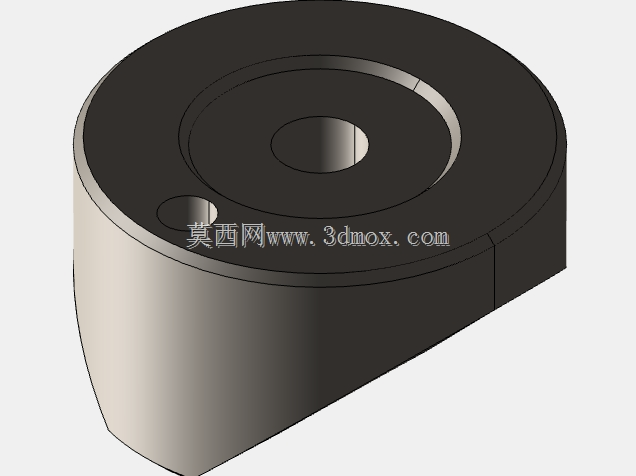

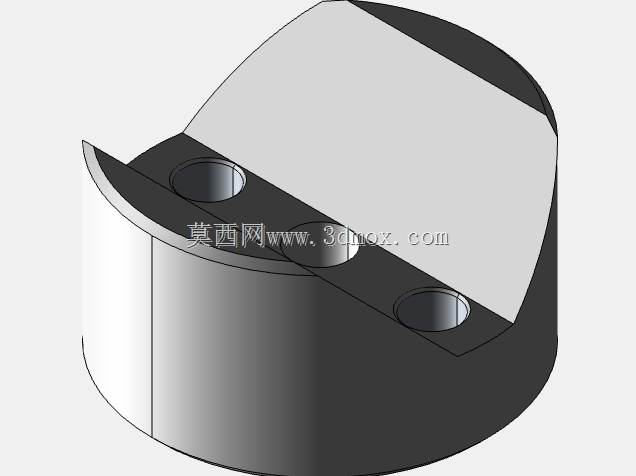

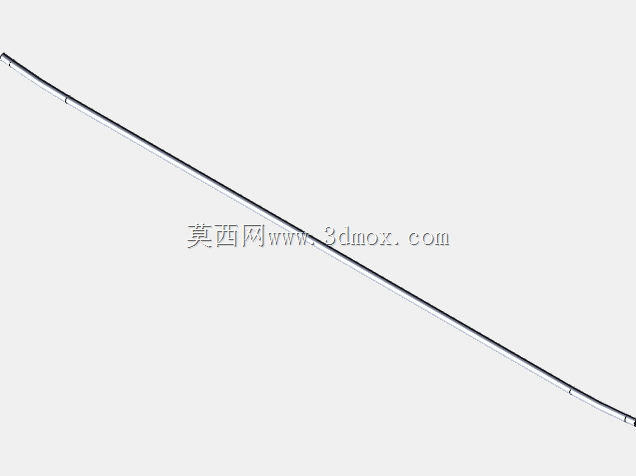

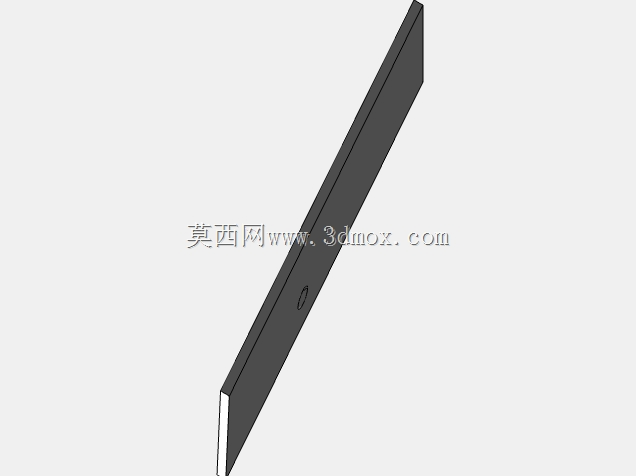

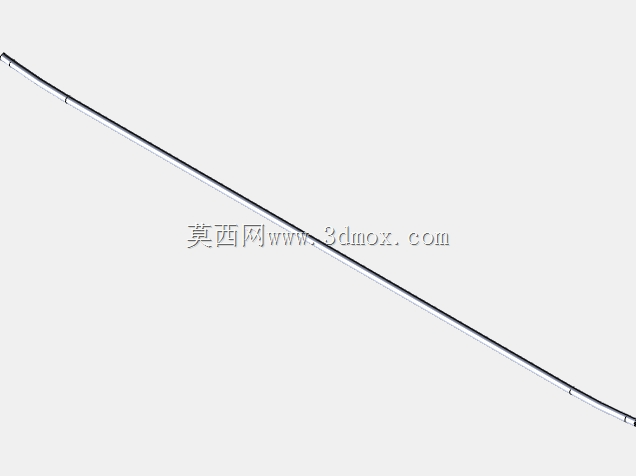

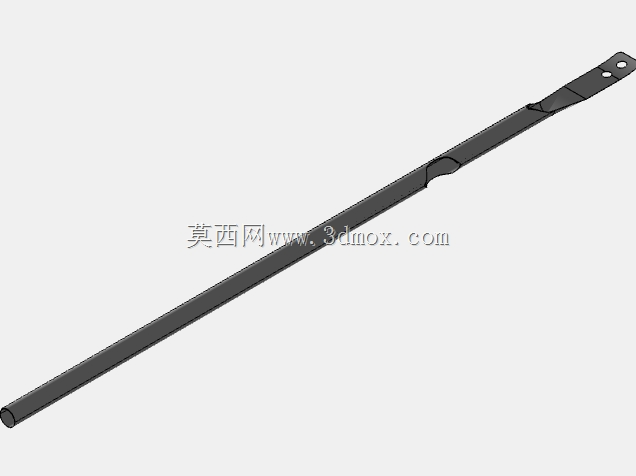

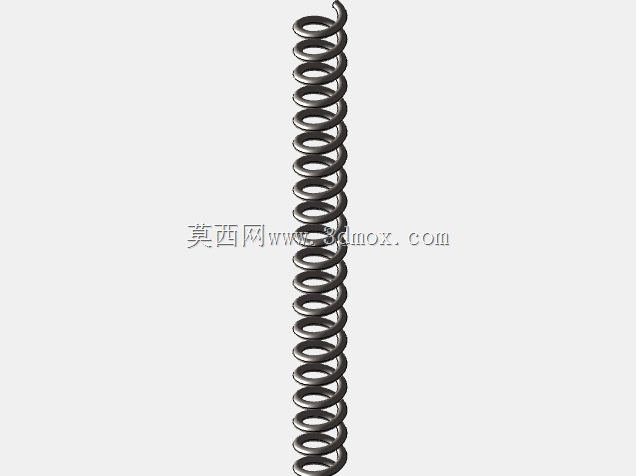

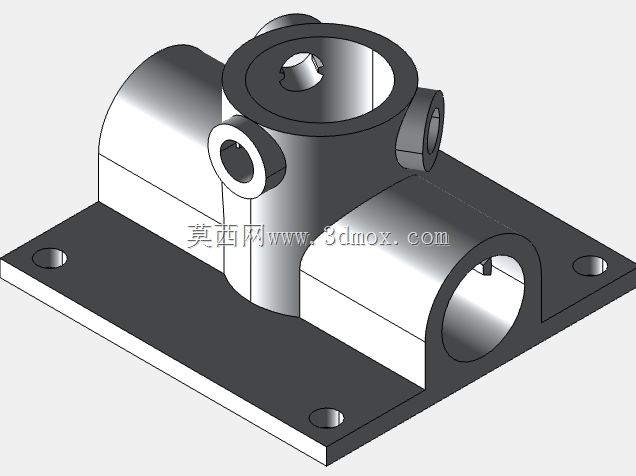

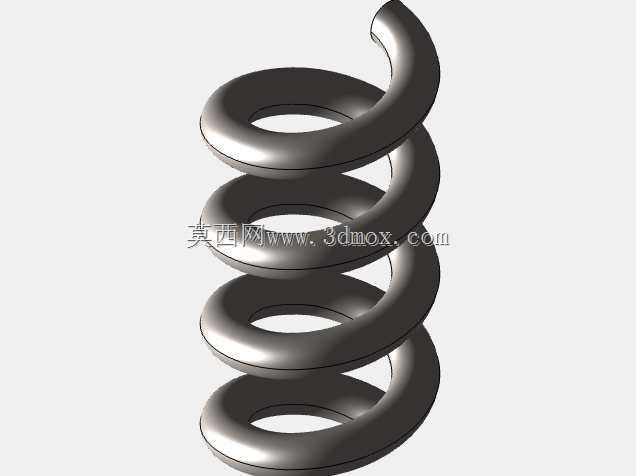

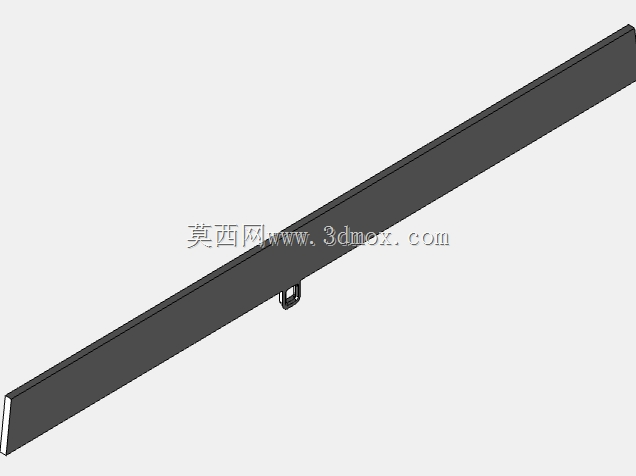

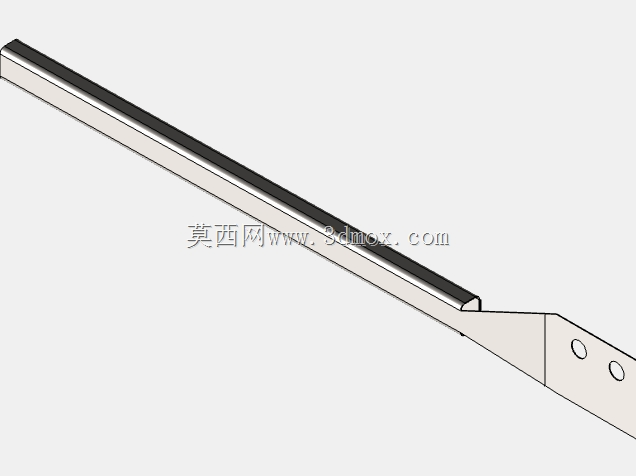

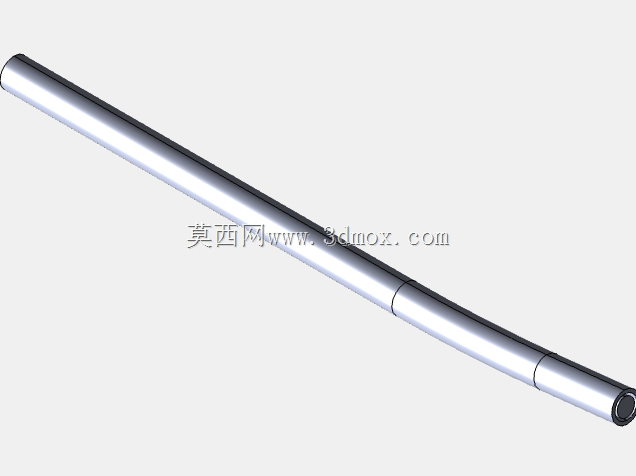

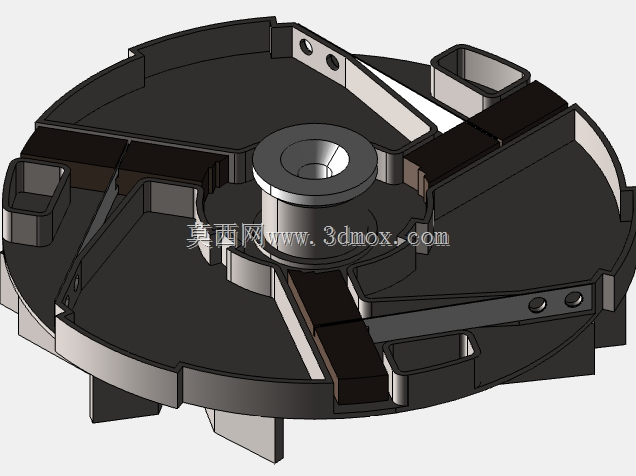

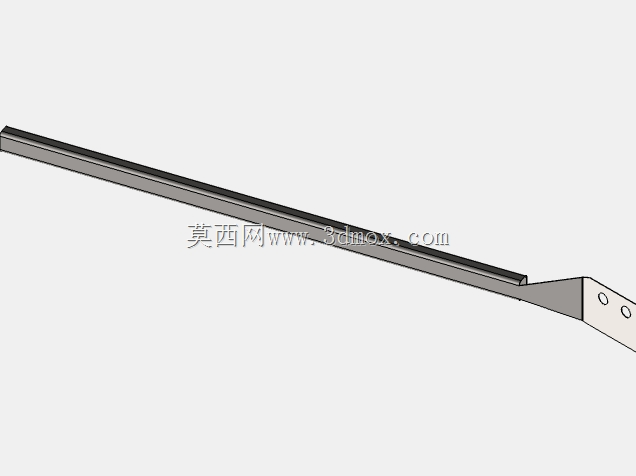

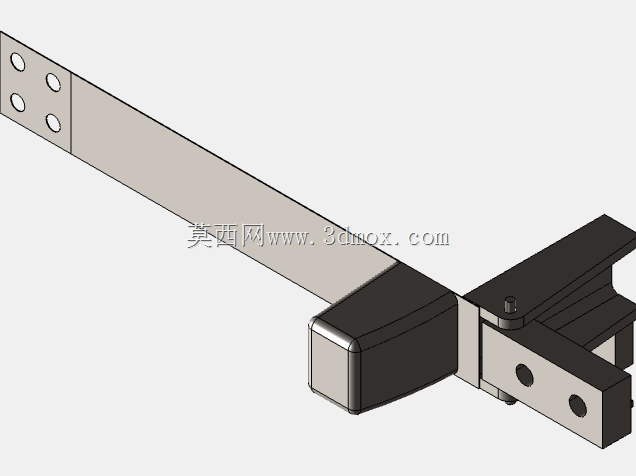

　　框架内部采用交叉式的拉杆支撑结构，六根斜向拉杆从中心旋转座延伸连接到六边形框架的六个角点，拉杆两端采用带球面垫圈的铰接结构，能抵消加工装配过程中产生的形位公差，避免拉杆出现附加弯曲应力，同时这种对称式的支撑结构能让中心旋转座承受的径向载荷均匀分散到整个外框架上，在承受横向高G冲击时，不会出现局部应力集中导致的框架变形。中心旋转座是整个机构的核心功能部件，内部集成了预加载闩锁结构，闩锁的锁舌采用斜面导向设计，在旋转部件到位时能自动滑入锁止槽完成锁止，预加载力通过碟簧组提供，相比普通圆柱螺旋弹簧，碟簧能在更小的安装空间内提供更大的预紧力，而且载荷衰减率更低，在长期交变载荷作用下能保持稳定的锁止力。

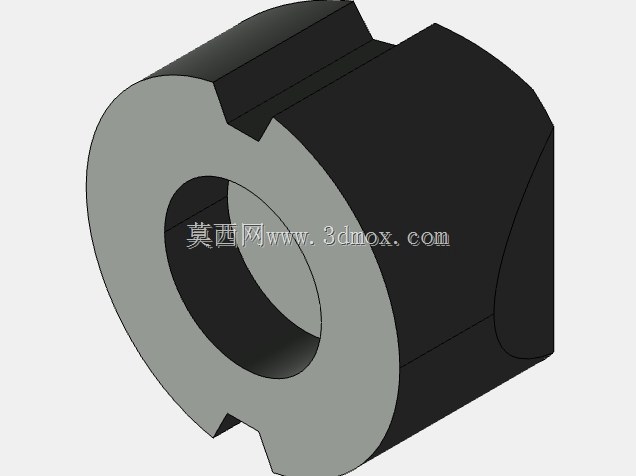

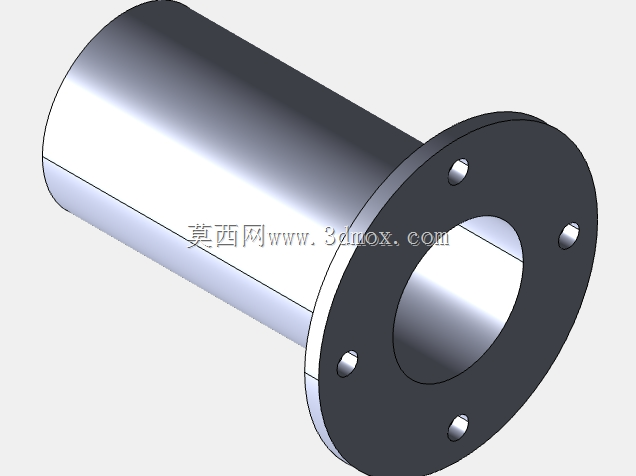

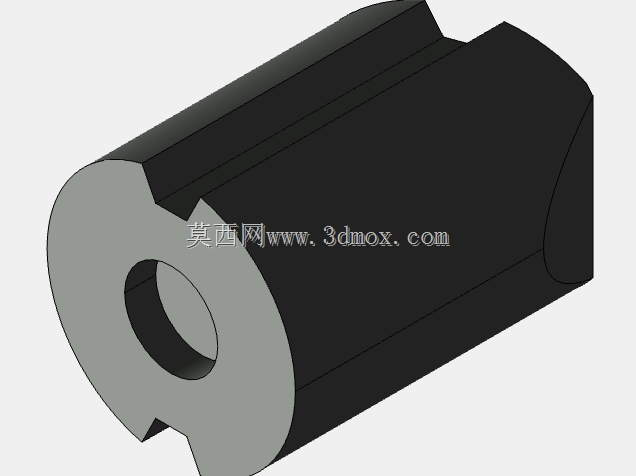

　　锁止机构还配套了惯性触发的保险结构，当机构承受超过设定阈值的G力时，保险块会在惯性力作用下卡入锁舌的限位槽，阻止锁舌回缩，从物理层面杜绝高过载下的意外释放，只有当外部施加解锁驱动力，同时惯性载荷低于安全阈值时，才能完成解锁动作，双重防护的设计逻辑完全符合高动态工况下的安全设计规范。从实际使用的角度来看，这套机构的旋转部分采用了自润滑衬套作为转动支撑，不需要定期加注润滑脂，能在免维护的情况下长期运行，衬套的材料选用聚四氟乙烯填充青铜复合材料，摩擦系数稳定在0.1以下，而且耐磨性能是普通铜套的3倍以上，能适应-40℃到120℃的宽温域工作环境。

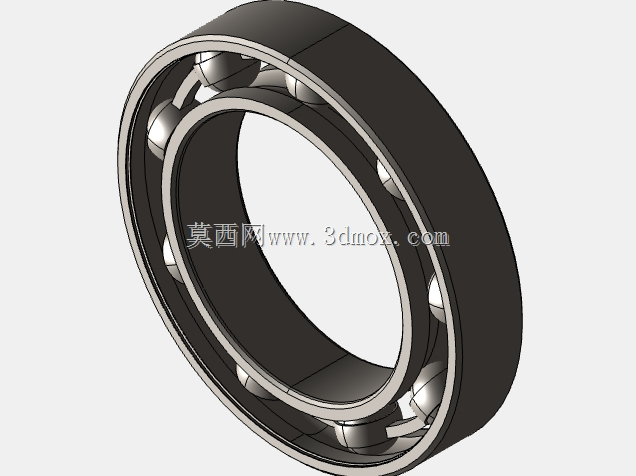

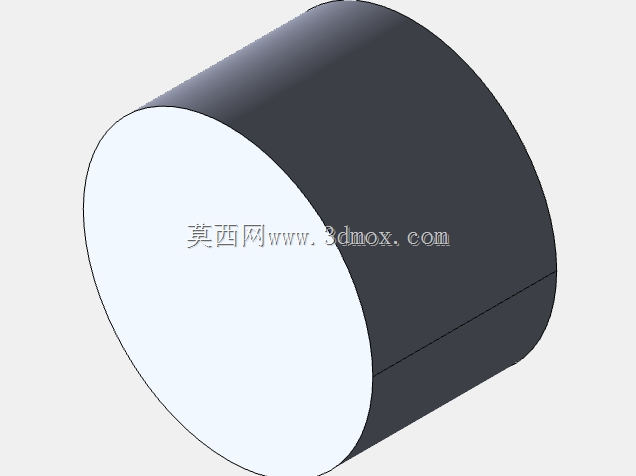

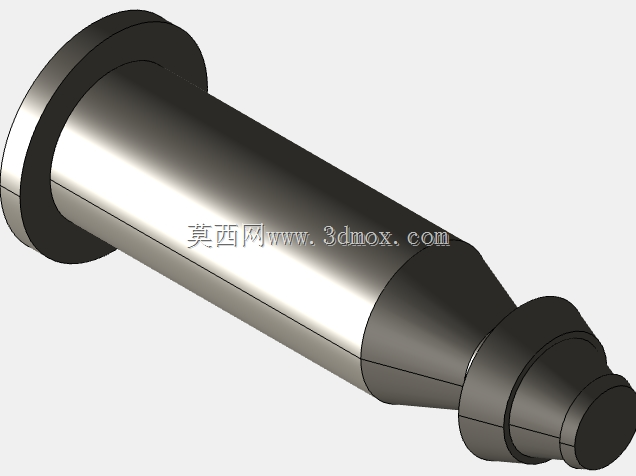

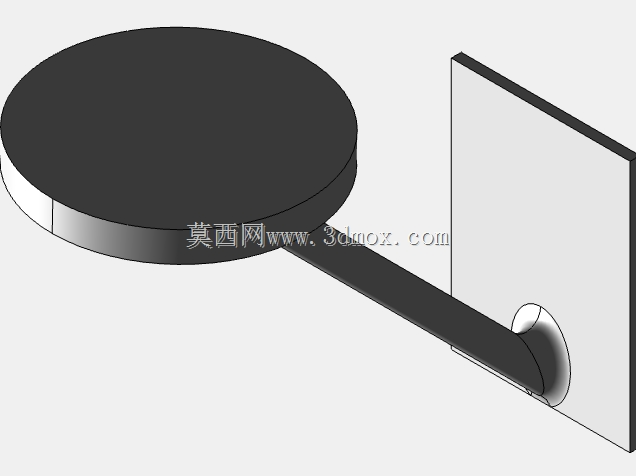

　　框架侧面预留的两个同轴圆柱轴头是整个机构的对外安装接口，轴头的直径按照标准轴承内径系列设计，可以直接安装到配套的轴承座上，不需要额外加工转接轴，轴头端面还预留了螺纹孔，方便安装旋转编码器、限位开关这类检测元件，实时反馈旋转部件的位置状态。在设计过程中，所有受力部件都经过了有限元强度校核，在15G的瞬时冲击载荷下，最大应力出现在拉杆与框架的连接节点处，应力值远低于材料的屈服强度，安全系数达到2.5以上，能满足极端工况下的使用要求。整个机构的装配逻辑采用分层设计，外框架、支撑拉杆、中心锁止旋转座都可以独立拆解更换，不需要整体报废，后期维护成本更低，而且所有的紧固件都采用了防松设计，关键部位的螺栓涂覆螺纹锁固胶，同时加装防松垫圈，避免在长期振动环境下出现紧固件松脱的问题。
