高重力环境惯性触发锁止机构概念设计

　　在航天发射、舰载设备抗冲击、高速运载工具过载防护这类工况里，常规依靠电磁力、液压动力维持锁止状态的机构，往往会在动力中断、冲击载荷瞬间超限的时候失效。高G锁的核心设计逻辑，就是把过载加速度本身转化为锁止驱动力，不需要额外供能，在加速度达到设定阈值的瞬间自动完成锁止动作，这套概念结构就是围绕这个需求做的两种不同原理的构型验证。

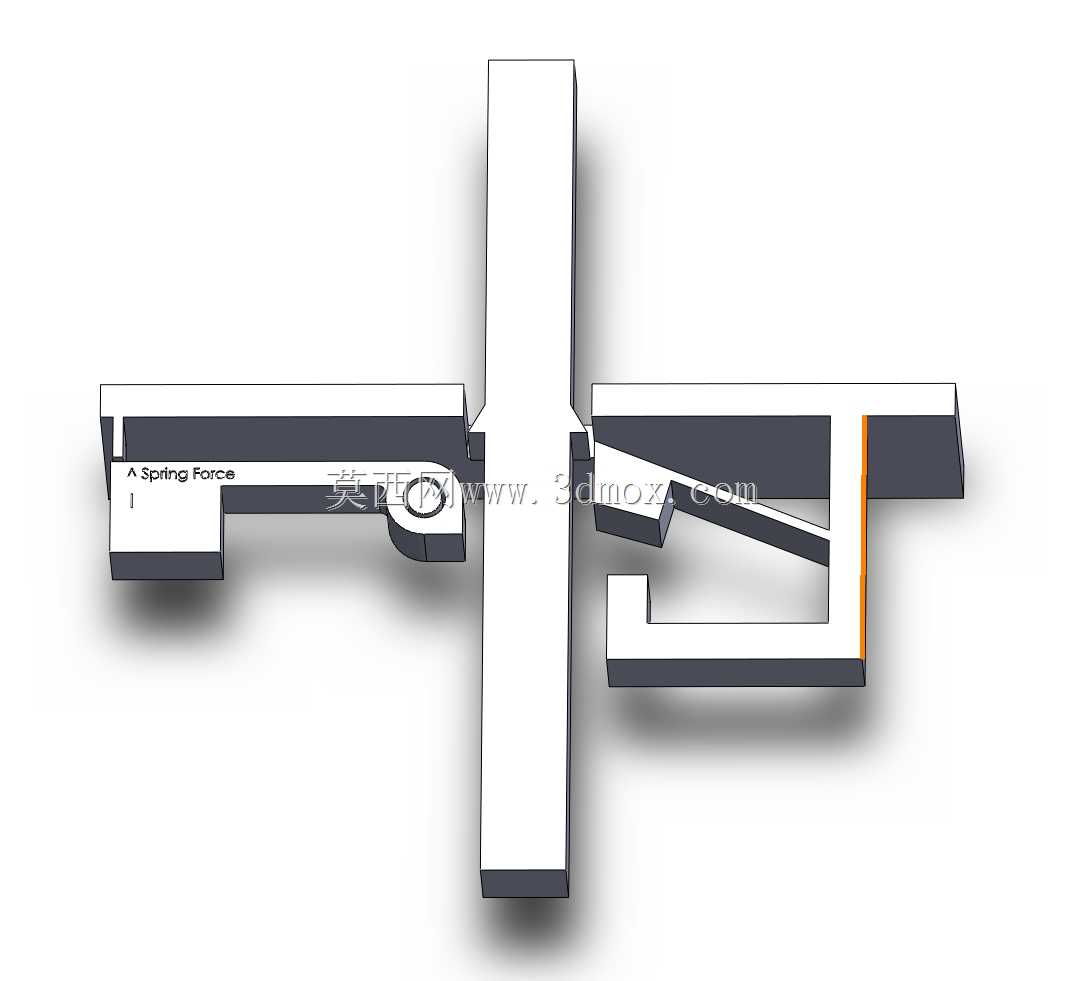

　　先看左侧的弹簧复位质量块构型，整套机构的核心是一个沿导向槽做直线滑动的惯性质量块，质量块和固定基座之间连接一根预压复位弹簧。日常低过载或者零重力工况下，弹簧预紧力把质量块维持在解锁工位，此时穿过锁座的滑动杆可以自由轴向移动，不会被阻挡。当外部加速度沿质量块滑动方向超过设定阈值，惯性力大于弹簧预紧力之后，质量块会顺着加速度反方向快速滑移，质量块端部的锁止凸台直接卡入滑动杆预设的锁止凹槽内，完成刚性锁止。这个构型的优势是结构零件数量极少，全部为机加工硬质零件，没有柔性易损件，复位逻辑简单，过载消失之后弹簧可以自动把质量块推回解锁位置。但它的局限性也很明确：如果冲击过载的持续时间极短，质量块还没完成全行程卡入，滑动杆就已经在冲击力作用下发生位移，锁止凸台会被杆体端面强行推挤，甚至出现硬剪切失效，在强冲击伴随大位移的工况里锁止可靠性会打折扣。

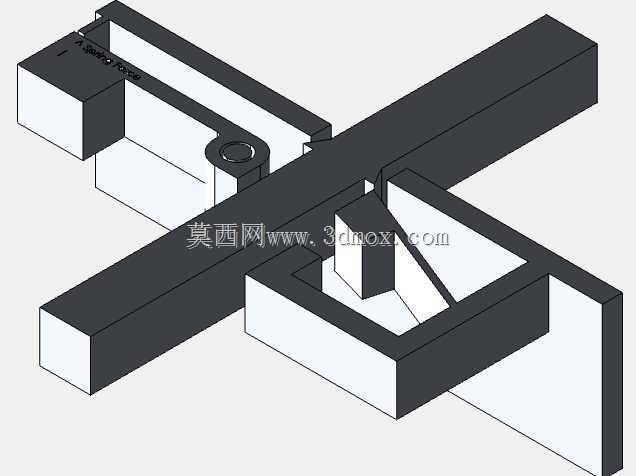

　　右侧的弹性臂屈曲锁止构型走的是完全不同的设计思路，它没有做独立的滑动质量块，而是把惯性触发和锁止止挡整合为两根对称布置的弹性悬臂锁臂。低过载状态下，两根锁臂处于向外张开的初始位置，中间留出足够的间隙让滑动杆自由通行，臂体根部和基座铰接，臂身预设了可控的屈曲薄弱截面。当高过载作用时，锁臂自身的分布质量产生的惯性力矩会让臂体绕铰接点向内转动，当转动到临界角度之后，臂身预设的屈曲位置发生定向塑性弯折，整个臂体直接横亘在滑动杆的移动路径上，形成一个无法被反向推开的刚性止挡。和左侧构型相比，这个方案不存在“没卡入就被推开”的问题：屈曲过程是不可逆的，只要过载达到触发阈值，臂体完成弯折之后就会永久占据止挡位置，哪怕后续滑动杆带着巨大冲击力撞上来，弯折后的臂体支撑在基座的限位凸台上，接触受力方向完全沿着臂体抗压方向，不会被横向力推开。设计的时候特意把触发模块的安装位置设置在略高于锁臂最终止挡平面的位置，就是为了给臂体的屈曲转动留出足够的运动空间，避免臂体在转动过程中和周边固定结构发生运动干涉，保证臂体有充足的行程完成到位锁止。

　　从安装边界来看，两套构型都采用了对称布置的设计思路，所有运动部件的运动平面都重合在同一个安装基准面上，基座底面为统一的平整安装面，可以直接通过螺栓固定在设备舱的安装基板上，整体外轮廓没有向外突出的尖角，滑动杆的进出方向和机构安装面平行，不需要在安装面板上开设大尺寸避让孔。做三维建模的时候需要重点核对几个运动间隙：一是惯性质量块和导向槽之间的滑动配合间隙，要预留温度变化带来的热膨胀余量，避免在高低温环境下出现卡滞；二是弹性锁臂全转动行程内的包络空间，要确认臂体从初始张开位置到屈曲锁止位置的整个运动路径上，没有和线缆、相邻设备零件发生碰撞；三是锁止完成之后的接触受力面，要保证锁止凸台或者屈曲臂和滑动杆的接触面积足够，避免局部应力过大造成零件压溃。

　　这类机构的实际应用场景非常明确，比如运载火箭发射阶段，箭体内部的活动载荷需要在起飞过载瞬间自动锁死，入轨零重力之后再根据需求解锁；舰载电子设备在受到反舰导弹爆炸冲击的时候，内部的存储模块、活动插件需要靠高G锁自动锁止，避免冲击位移造成硬件损坏；高速地面试验的测试滑车，在紧急制动的超高减速度下，靠这类无源锁止机构固定测试样件，不需要外接传感器和控制系统，完全靠机械结构本身的物理特性保证触发可靠性。两套概念构型分别对应了可重复使用复位锁止、一次性冲击永久锁止两种不同的使用需求，结构简单，零件加工难度低，非常适合作为原理样机做后续的过载阈值标定和冲击试验验证。
