高面密度换热腔体结构设计方案

在化工、能源、暖通等领域的换热工况中，传统换热腔体常存在活性换热面积占比不足、腔体内流量分布不均、局部滞流区热阻过大的问题，直接拉低整体换热效率，甚至在长期运行中因局部流速过低引发介质沉积、结垢，缩短设备维护周期。这款高面密度换热腔体的设计，核心瞄准的就是这类实际工程痛点，从流道构型、表面形态、结构刚性三个维度做针对性优化，适配中小流量、高换热负荷的紧凑型换热场景。

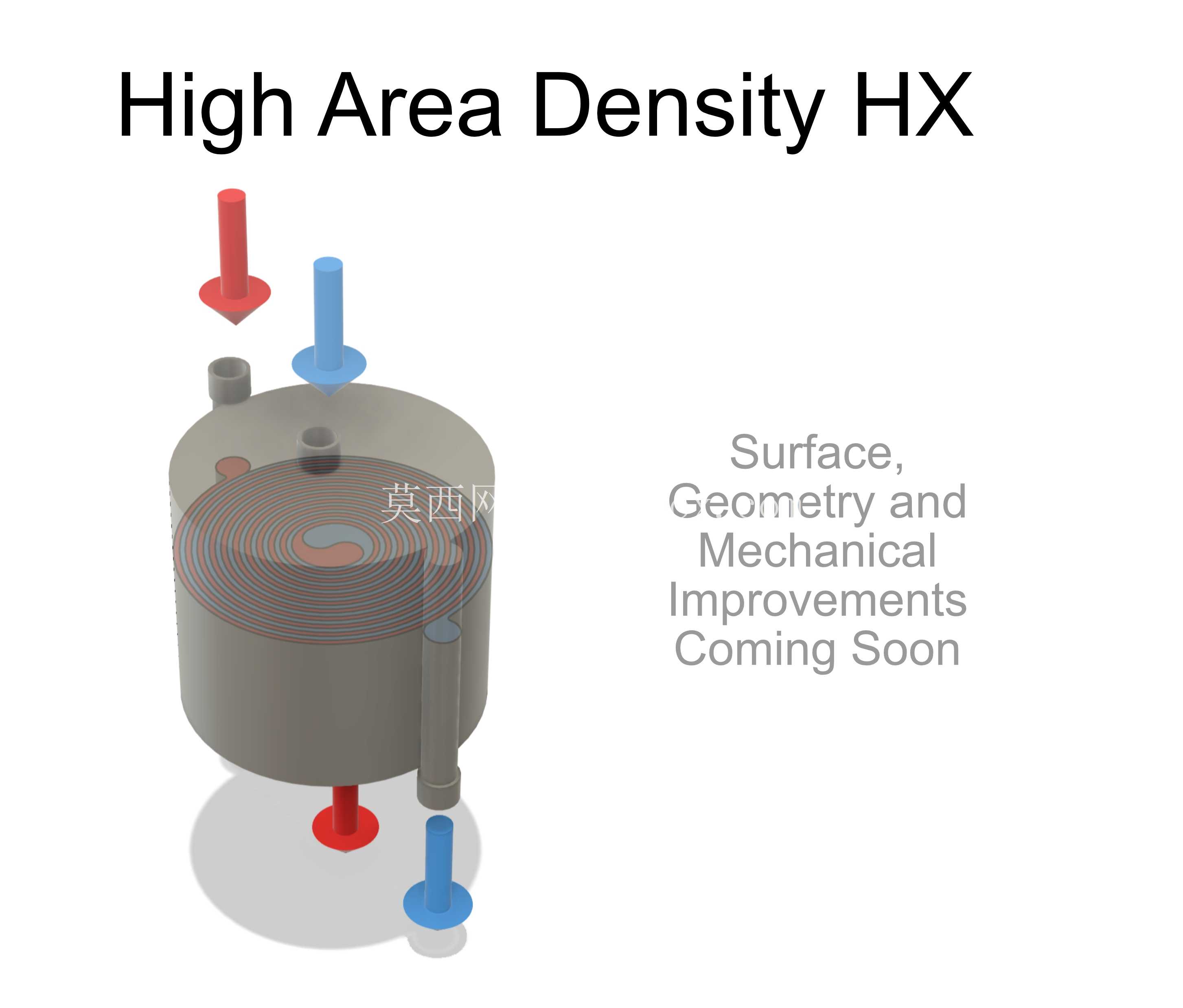

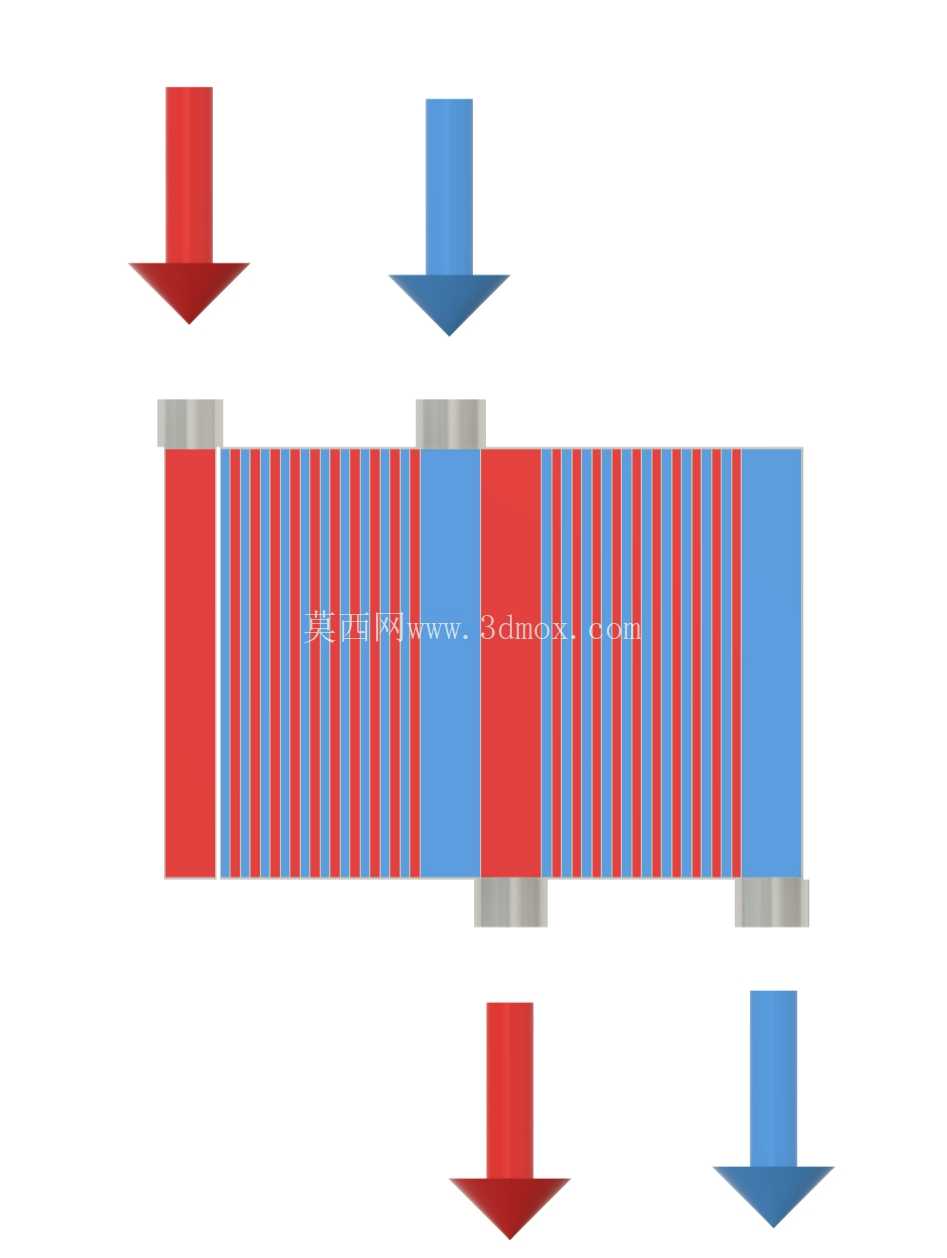

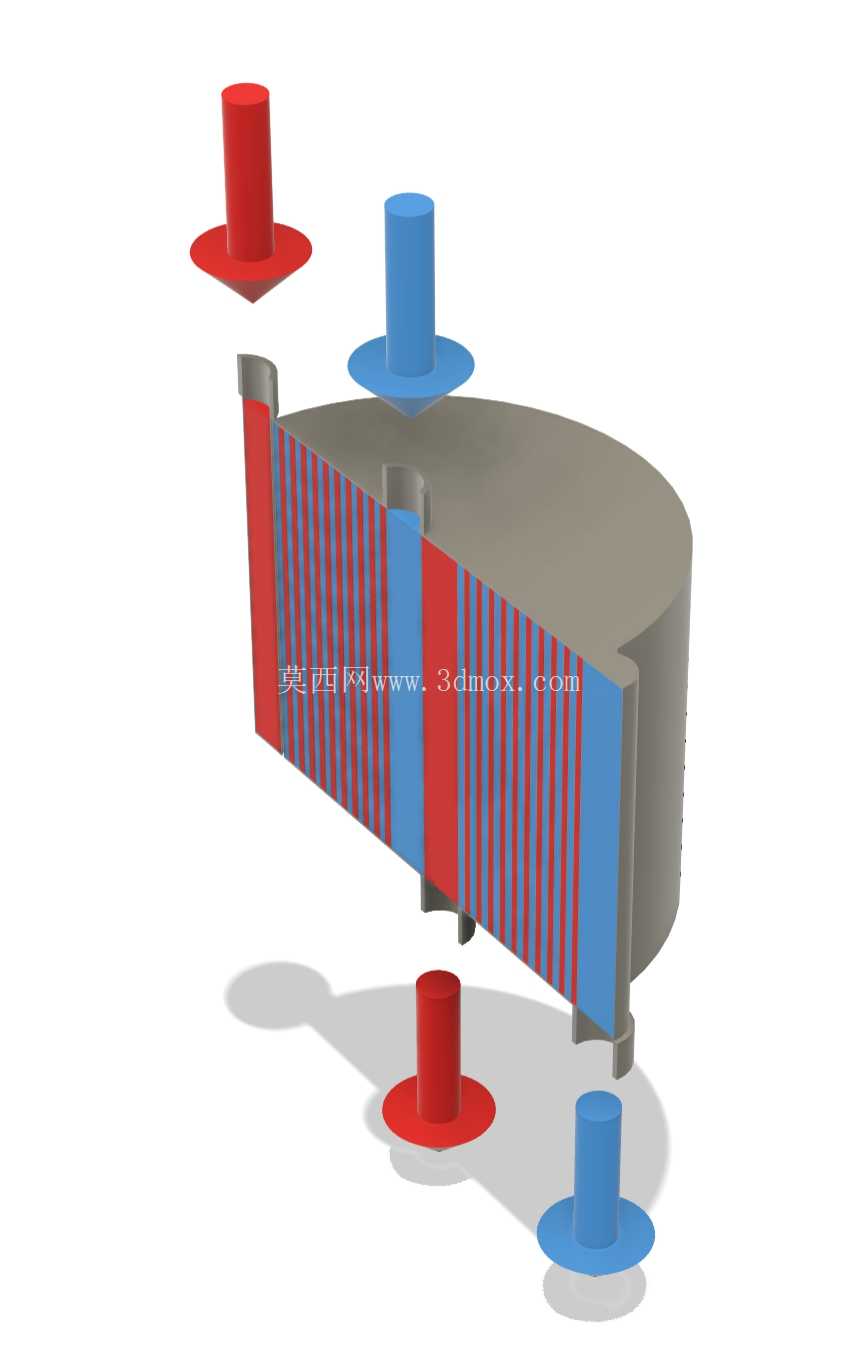

从结构构型来看，腔体采用立式圆柱主体结构，上下端部分别设置错位排布的流体进出口，进出口接管采用异侧轴向布置，避免流体进入腔体后直接走短路形成直通流，迫使介质在腔体内沿周向螺旋流道充分铺展，让流量能够均匀覆盖整个腔体轴向长度的换热面，减少边角区域的滞流死区。腔体内壁设置连续螺旋形扰流结构，一方面通过螺旋导向让流体保持稳定的旋流状态，持续冲刷换热壁面，破坏边界层的层流底层，降低壁面热阻；另一方面螺旋结构本身也拓展了有效换热面积，在不额外增大腔体外部安装尺寸的前提下，把活性换热面积的占比提升到更高水平，同时刻意削减了非换热区域的无效结构面积，控制整体材料用量与设备自重。

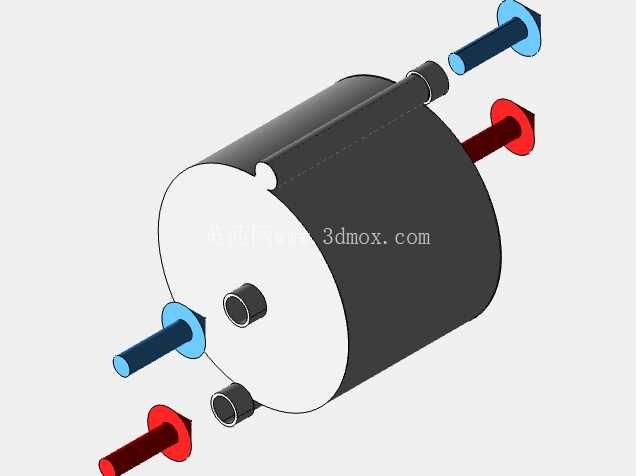

设计过程中同步考虑了结构刚性的强化，在腔体内部相邻螺旋流道的壁面之间设置了微型连接筋，这些连接筋不阻断主流道的流通路径，却能有效提升薄壁腔体的抗变形能力，避免在承压工况下螺旋壁面出现挠曲变形，导致流道截面不均、流量分配失衡的问题。进出口接管的管径与腔体主体直径做了匹配设计，接管伸出长度预留了标准法兰连接的安装空间，安装时无需额外调整管路走向，可直接对接同管径的工艺管线，外部安装边界规整，立式安装的底脚支撑位置与腔体中心同轴，可直接固定在常规设备支架上，不需要定制特殊安装基座。

目前该结构仍在持续优化迭代，后续可进一步调整螺旋流道的导程、截面形状，针对不同粘度的换热介质做适配性改型，比如针对高粘度介质适当加大流道截面、提升扰流结构的凸起高度，针对低粘度高流速工况可适当加密螺旋结构，进一步强化换热效果；也可根据实际承压需求调整壁面厚度与连接筋的排布密度，平衡换热效率、结构强度与流阻损失三者的关系，适配更多细分工况的使用需求。
