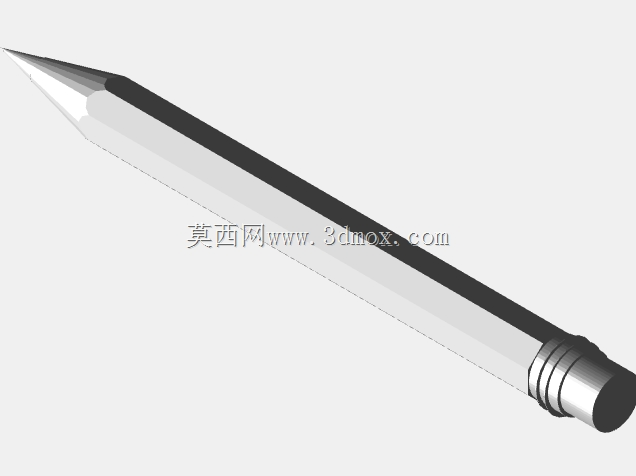

写实风格木质铅笔外观结构三维数模

　　本次呈现的三维数模还原了常规六角杆木质书写铅笔的完整结构，建模过程中优先考虑了文具类产品结构验证、外观展示场景的使用需求，没有做过度的艺术化夸张处理，所有尺寸比例均参照日常流通的常规书写铅笔实物测绘推导而来。从实际应用场景来看，这类数模可用于文具产品的结构改型验证、教学演示道具制作、文创产品渲染场景搭建，也可作为工业设计专业学生练习曲面建模、实体倒角、装配约束的基础练习素材，部分电商场景的产品主图渲染、文具类产品的虚拟展示场景也会用到这类还原度较高的笔具模型。

　　从功能特性来看，模型完整还原了铅笔的几个核心结构段：削尖的锥状笔芯段、切削出锥面的木质笔端、带黑色漆面的六角笔杆段、末端的金属箍橡皮固定段，每一段的衔接处都做了符合实际加工工艺的过渡处理，没有出现生硬的直角拼接或者曲面破面问题。笔杆的六角截面做了等边长处理，相邻面的倒角半径参照实物做了0.3mm的圆弧过渡，既还原了木质铅笔握持时的触感边界，也避免了建模时出现锐边导致的渲染锯齿问题。笔芯部分从削尖端的0.5mm直径逐步过渡到嵌入木质笔杆内的2mm直径，嵌入深度按照常规铅笔的装配深度做了12mm的延伸，完全匹配实际生产中笔芯与木杆的压装配合边界，不会出现笔芯悬浮或者穿出木杆的结构错误。

　　设计思路上，建模时没有采用整体拉伸后布尔运算的简单处理方式，而是拆分了木杆、笔芯、表面漆层、金属固定箍四个独立实体零件，每个零件都保留了独立的建模参数树，方便后续改型时调整参数：比如需要做三角杆握姿矫正铅笔时，只需要修改笔杆截面的草图参数，不需要重新构建整体结构；需要更换金属箍的滚花样式或者橡皮长度时，也可以单独编辑末端零件的特征，不会影响笔杆主体的建模逻辑。漆面部分做了0.05mm的厚度偏移，模拟实际生产中油漆喷涂的厚度层，渲染时可以单独赋予漆面材质，不会和木质笔杆的材质出现混同。金属箍部分做了三道环形压痕，还原实际生产中金属箍压合固定在木杆上的工艺特征，压痕的深度控制在0.1mm，既保证视觉上的真实感，也不会因为压痕过深导致模型出现薄壁错误。

　　安装边界与尺寸方面，整笔长度控制在178mm，和常规HB书写铅笔的实物长度一致，笔杆六角形的对边距离为7.2mm，对角距离为8.3mm，削尖端的锥面长度为18mm，锥角角度为12度，完全匹配日常使用的卷笔刀切削角度。末端金属箍的长度为8mm，外径为7.8mm，和笔杆衔接处做了0.2mm的过盈配合台阶，还原实际装配时金属箍箍紧木杆的配合关系。如果后续需要做铅笔的装配仿真或者跌落测试仿真，这个模型的尺寸边界可以直接导入仿真软件使用，不需要重新调整配合尺寸。另外，模型的所有曲面都做了G1连续处理，导入不同的三维软件时不会出现曲面碎面或者法线翻转的问题，兼容多数主流三维设计软件的导入格式要求，不管是做结构评审还是做外观渲染，都不需要额外修复模型几何错误。

　　从结构细节来看，削尖端的木质切削面做了轻微的不规则纹理偏移，没有做成完全对称的标准锥面，还原了实际卷笔刀切削时木质纤维断裂形成的细微不平整感，避免模型看起来过于塑料化、失真。笔杆的黑色漆面部分没有做完全光滑的镜面处理，保留了0.02mm的表面粗糙度参数，渲染时可以呈现出木质铅笔漆面的细微磨砂质感，和金属箍的亮面金属质感、笔芯的石墨哑光质感、削开部分的木质哑光质感形成明确的材质区分，不需要在渲染阶段再额外调整材质的凹凸参数。
