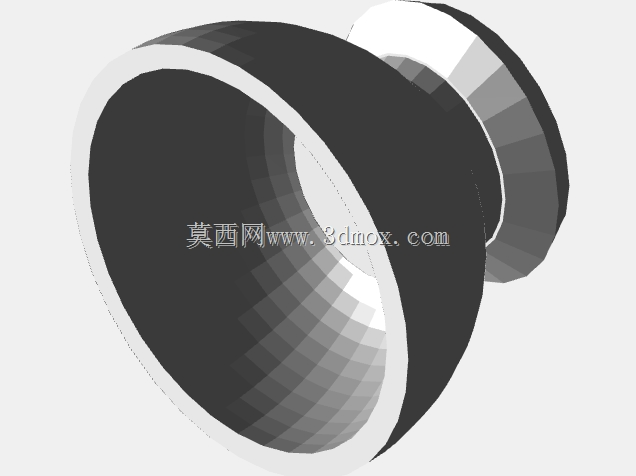

在流体输送管路系统的压力调控环节,这类环形承压密封构件是减压阀组里的核心接触部件,日常多应用在民用供水、低压气动回路、小型化工流体输送的支路减压节点上,承担着密封截流、配合阀芯实现压力动态平衡的作用。从结构形态来看,该构件采用大开口环形设计,外侧带有阶梯式凸缘结构,安装时可直接嵌入阀座的预留卡槽内,凸缘的台阶面能与阀体内腔的定位面完全贴合,避免受压后出现轴向窜动;内侧的弧面过渡经过曲率优化,和阀芯的锥形密封面配合时能形成连续的环形密封带,在0.1-1.6MPa的常规工作压力区间内,可有效降低介质内泄量,保障减压输出压力的稳定性。
设计阶段优先考虑了部件的互换性,整体外形没有复杂的异形曲面,所有轮廓均采用回转体结构建模,加工时可直接通过普通数控车床完成车削工序,不需要额外定制异形夹具,能有效降低批量生产的加工成本。安装边界方面,构件的轴向厚度控制在常规减压阀阀腔的预留安装尺寸范围内,外径与阀座卡槽采用H7/h6的间隙配合公差,装配时不需要额外施加过大压装力,徒手配合密封脂即可推入到位,后期维护更换时也能快速拆卸,不会对阀体内腔的其他配合面造成划伤。从实际工况适配性来看,构件的端面做了微小的倒角处理,一方面能去除机加工产生的毛刺,避免装配时切屑掉落进入阀腔造成密封面损伤,另一方面倒角形成的导向斜面能让介质在流经构件时减少紊流产生,降低介质流动带来的振动和噪音。
在和其他阀内件的配合逻辑上,该构件的环形端面平面度控制在0.02mm以内,和弹性补偿垫片接触时能保证受力均匀,不会出现局部压力过大导致的垫片永久变形,延长整个减压阀的维护周期。不同于常规的平垫式密封件,该构件的侧壁采用了渐变厚度设计,靠近密封带的位置厚度更大,能承受阀芯闭合时的瞬时冲击压力,靠近外侧凸缘的位置厚度适当减薄,可在介质温度出现小幅波动时提供微量的形变补偿,避免热胀冷缩导致的密封失效。建模过程中对所有的过渡圆角都做了应力校核,圆角半径不小于1mm,不存在应力集中的锐角结构,在长期承压交变载荷下不会出现疲劳裂纹,适配水、压缩空气、低粘度液压油等多种常规介质的使用场景。在管路系统集成时,该构件不需要额外调整周边管路的安装位置,可直接替换同规格减压阀内的原有密封承压件,不需要对阀座进行二次加工,降低了现场运维的技术门槛。
