电机散热通风用镂空安装板结构设计

　　做了快十年机电配套结构设计，这类电机安装端的通风板我经手过不下三十款，眼前这个结构第一眼就能看出是针对小功率伺服或步进电机尾部散热场景做的定制化钣金件，很多刚入行的设计师容易把这类板件当成简单的盖板，实际在设备运行里它承担的作用远不止封盖防护。

　　先从实际应用场景说，这类板件大多用在小型自动化设备的电机安装位，比如桌面级点胶机、小型输送线的驱动端、3D打印设备的电机尾部，还有一些仪器仪表内置的小型动力单元端盖，这些场景的共同特点是安装空间局促，电机本身自带的散热鳍片尺寸有限，设备运行时电机持续发热，要是尾部封死，热量在封闭腔体内堆积，很容易触发电机过热保护，严重的还会导致绕组绝缘老化加速，缩短电机使用寿命。之前做过一款小型分拣设备的驱动端，一开始用了实心盖板，连续运行四小时后电机外壳温度冲到了78度，换成类似的镂空通风结构后，同工况下温度稳定在56度左右，散热效果的差距非常直观。

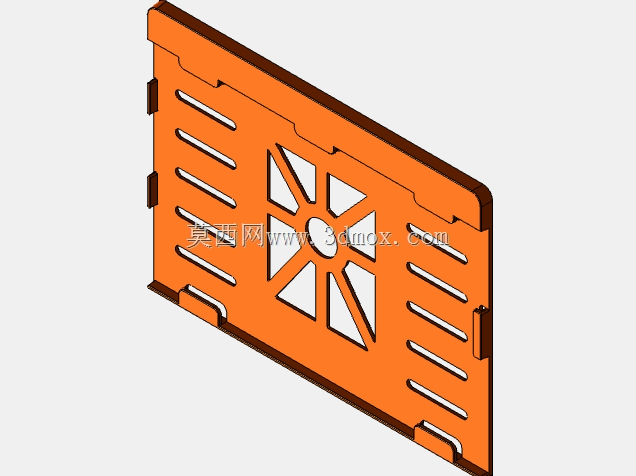

　　再看功能特性，这个板件的结构设计很有针对性，边缘做了折弯翻边，不是单纯的平板结构，翻边高度大概在3-5mm区间，这个尺寸刚好能卡在电机安装座的预留槽位里，不需要额外做定位治具，装配的时候直接卡入就能对准安装孔，能省不少装配工时。板身两侧开了多组长条形通风槽，槽的长度方向和板的长边平行，这种开槽方式一方面能最大化通风过流面积，另一方面不会过度削弱板件的结构强度，要是开成大尺寸圆孔，虽然通风量够，但板件受外力容易变形，长槽的结构在保证通风率的同时，剩余的板筋部分能维持足够的刚性，日常装配、后期维护拆装的时候不容易掰变形。中间的放射状镂空是正对电机轴尾部散热风扇的位置，风扇转动时的气流可以直接顺着放射状槽位导出，不会被板件阻挡风道，中心的圆孔刚好能避开电机轴尾部的凸起或者编码器安装位，不会出现运动干涉。板边缘的几个小凸耳和卡扣结构，是对应安装座上的卡槽做的，不需要打螺丝就能实现预固定，最后只需要在边角位置打1-2颗固定螺丝就能完成安装，比全螺丝固定的结构少了一半以上的紧固件用量，后期拆检清理散热通道的时候也更方便。

　　说到设计思路，这个板件明显是用薄板钣金工艺加工的，材料大概率选的是1.2mm厚的冷轧钢板，表面做橙色喷塑处理，一方面是和设备整体配色匹配，另一方面喷塑层能起到防锈绝缘的作用，毕竟电机周边难免有冷凝水或者灰尘，裸露的钢板时间长了容易生锈，锈渣掉落到电机绕组里会有短路风险。开槽的宽度控制在4mm左右，这个尺寸是经过考量的：太宽的话，设备运行环境里的较大灰尘、碎屑容易透过槽位掉进电机内部，磨损轴承或者卡滞散热风扇；太窄的话通风阻力大，会降低散热效率，4mm的宽度既能阻挡大部分粒径较大的异物，又不会对气流造成明显阻碍。翻边的折弯角度做了90度直角，折弯处预留了工艺缺口，避免折弯的时候材料出现撕裂或者起皱，这是钣金设计里很细节的处理，很多新手设计师容易漏做这个缺口，最后加工出来的零件折弯处鼓包，没法顺利卡入安装位。

　　再讲外形尺寸和安装边界，从结构比例推算，这块板的整体长度大概在120mm左右，宽度在80mm上下，属于小型电机配套的板件，安装的时候需要注意，板件和电机尾部散热风扇的轴向间隙要控制在3-5mm，间隙太小的话，风扇转动的时候容易蹭到板件，产生异响甚至磨损扇叶；间隙太大的话，气流会在缝隙里散逸，没法形成有效的定向散热风道，降低散热效果。板件四周的安装卡扣位置公差要控制在±0.1mm以内，不然卡入安装座的时候会出现偏斜，导致长槽和内部风道错位，影响通风量。另外这个板件不能用在有大量油污、金属碎屑飞溅的加工场景，比如铣床、磨床的主轴电机端就不适用，这类场景需要的是带过滤棉的密封通风端盖，而这种开放式镂空板更适合洁净度相对较高、发热持续的小型机电设备场景。

　　实际选型的时候还要注意，不同功率的电机对应的板件通风率要匹配，300W以下的小型电机用这种通风率的板件完全足够，要是功率到500W以上，就要适当增加开槽面积，或者换成带辅助通风孔的结构，不能直接套用这个尺寸的板件，不然散热能力跟不上。还有板件的表面喷塑厚度要控制在60-80μm，太厚的话会导致卡扣位置尺寸超差，装配的时候卡不进去，太薄的话防锈和绝缘性能不达标，容易在使用过程中出现表层脱落的问题。
