主轴配套铰链式框架端盖结构设计

　　在工业流体控制的减压阀组运维与装配场景里，主轴端的防护与功能拓展一直是容易被忽略但直接影响设备调试效率的细节，这款带铰链拓展结构的框架端盖，正是针对现有减压阀主轴端封闭后无法实现外置屏幕移位调整的痛点做的结构优化。从实际装配场景来看，常规减压阀主轴端多采用整体式封盖，一旦封盖安装完成，端面上如果加装压力显示、状态反馈的小型屏幕，屏幕位置就完全固定，遇到设备安装空间局促、周边管线遮挡观察视角的情况，运维人员巡检时很难快速读取数值，甚至需要侧身探入设备缝隙查看，既增加巡检耗时，也容易在狭窄空间内碰松周边的仪表管线。

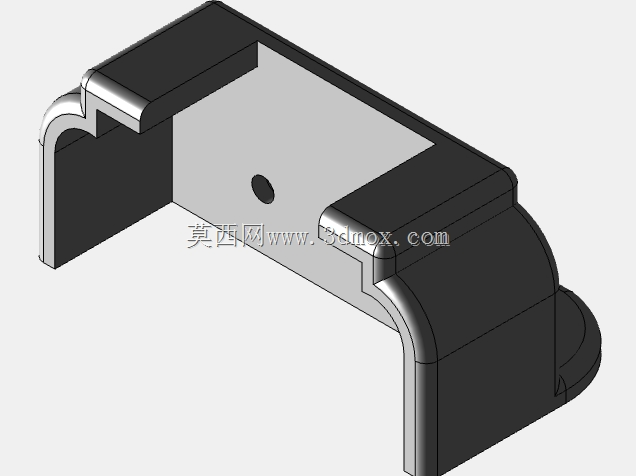

　　这款端盖在结构上没有沿用传统平板封盖的思路，而是采用U型框架式的主体结构，两侧预留的弧形弯折边刚好卡接在主轴端的安装凸台上，不需要额外增加安装孔位就能适配原有阀体的端盖安装基准，避免了对原有阀体主轴端结构的二次加工，替换原有端盖时不需要改动阀体本身的加工尺寸，现场改造的适配成本很低。端盖主体的平面区域预留了单个定位小孔，这个孔位不是用于端盖自身的固定，而是作为外置屏幕铰链组件的定位基准，安装时铰链的固定销可以直接穿入这个孔位，配合端盖两侧的凸起挡边给铰链提供转动限位，让连接在铰链上的小型显示屏可以沿着端盖的弧形边做一定角度的翻转调整，不需要拆卸端盖就能改变屏幕的朝向，解决了固定安装视角受限的问题。

　　从安装边界来看，这款端盖的整体外轮廓完全贴合原有主轴端的安装凸缘尺寸，两侧的弯折边高度刚好覆盖主轴端部的旋转配合间隙，既可以阻挡车间内的粉尘、切削液溅入主轴的转动配合面，起到原有端盖的密封防护作用，又不会因为额外增加铰链结构导致端盖突出阀体过多，不会和周边的管线、支架产生运动干涉。端盖的壁厚设计做了差异化处理，和阀体接触的安装边位置壁厚略厚，保证安装压紧时不会出现形变，中间承载铰链的平面区域壁厚均匀，既可以给铰链提供足够的支撑强度，避免屏幕翻转时出现端盖凹陷变形，也不会因为壁厚过大增加不必要的重量，长期使用不会因为自重导致安装松动。在实际功能实现上，这款端盖把原本独立的主轴防护功能和屏幕安装铰链的承载功能整合到了一个零件上，不需要在阀体端面上额外焊接或者打孔安装铰链支架，减少了阀体上的加工工序，也避免了额外打孔带来的密封泄漏风险。从结构设计的细节来看，端盖两侧的弧形过渡位置做了圆角处理，没有尖锐的棱角，现场安装调试时不会划伤操作人员的手套或者手部，边缘的折边结构也提升了端盖整体的结构刚度，即使受到轻微的外力碰撞，也不会出现弯折变形，能够持续保持铰链转动的基准精度。

　　考虑到减压阀的工作场景多存在轻微的振动，端盖和阀体接触的面没有做完全的平面设计，而是预留了微小的密封胶槽，安装时可以填充少量密封胶，既可以保证端盖和阀体之间的密封效果，也能起到一定的减振作用，避免长期振动导致铰链连接位置的屏幕出现松动偏移。和传统的整体式端盖相比，这款结构不需要改变原有阀体的主轴尺寸、安装孔位，直接替换原有端盖就能实现屏幕角度可调的功能，对于已经投用的在役减压阀组改造来说，不需要拆解阀体的主轴结构，现场更换只需要几分钟就能完成，不会长时间影响流体管路的正常运行。在铰链的转动行程设计上，端盖两侧的凸起挡边刚好限制铰链的转动角度在0到45度之间，这个角度范围已经覆盖了日常巡检需要的观察视角，同时也避免屏幕翻转角度过大碰到周边的管线或者阀体其他部件，不需要额外增加铰链的限位结构，靠端盖自身的结构就能实现转动限位，减少了配套零件的数量。
