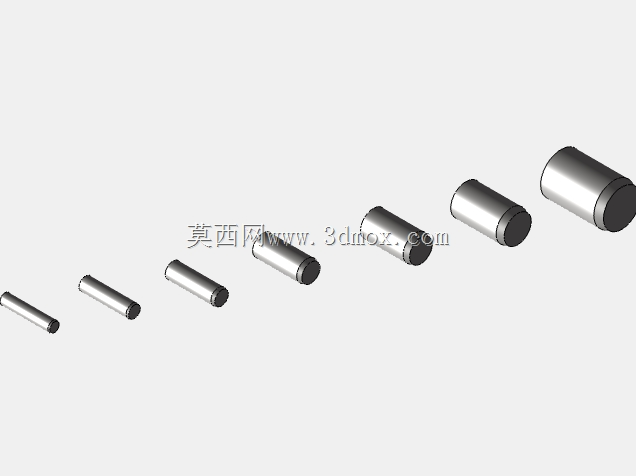

DIN22338标准圆柱销定位紧固零件结构

　　这类圆柱销在机械装配场景里的应用覆盖极广，小到精密仪器的仪表模组装配，大到工业阀门的阀组定位、工装夹具的工位固定，都能见到这类标准销件的身影。它的核心作用是在两个被连接件之间实现精准的位置限定，承受装配过程中的横向剪切力，部分工况下也能辅助传递小幅扭矩，相比螺栓连接的间隙配合，圆柱销的过盈装配能实现零错位的定位精度，这也是很多需要反复拆装仍保持位置一致性的机构优先选用这类销件的核心原因。从实际使用场景来看，在减压阀这类流体控制设备里，这类销件常用来固定阀芯与阀杆的相对位置，避免阀杆在反复启闭过程中出现周向转动，保证密封面的对位精度，也会用在阀盖与阀体的合模定位上，让装配时的螺栓孔能自然对齐，减少强行拧螺栓带来的密封件剪切损伤。在仪器仪表类的小型机构里，这类销件可以实现电路板与安装基座的定位，避免振动环境下接插件出现松脱，也能用来固定小型齿轮的轴向位置，限制齿轮在轴上的窜动间隙。

　　从设计思路上看，这款销件遵循DIN22338 A类标准的公差要求，两端采用圆弧收尾结构，而非普通圆柱销的平端设计，这种圆弧端头的设计有两个实际工程价值：一是压装过程中不会刮伤安装孔的内壁镀层或者孔口倒角，尤其是在铝合金、铜合金这类软质基体上装配时，平端销的锐边很容易切削孔壁造成切屑残留，圆弧端头能顺着孔口倒角自然滑入，降低压装需要的下压力；二是在需要频繁拆装的检修场景里，圆弧端头不会因为磕碰产生毛刺卡滞在孔内，拆卸时用冲子从另一端打出也不会出现端头变形胀死在孔里的问题。销身的圆柱度公差严格控制在IT6级区间，表面粗糙度达到Ra0.8，保证和安装孔的配合面能实现均匀的面接触，避免局部应力集中造成销件变形或者基体孔壁压溃。

　　从外形尺寸与安装边界来看，这类标准销的直径公差采用m6级过盈配合，长度规格覆盖常用的装配厚度区间，安装时需要提前在两个被连接件上配钻铰孔，孔的公差要控制在H7级，铰孔完成后要清理孔内的切削残留，不能有铁屑或者油污滞留在孔底，否则压装时会因为孔内空气无法排出造成销件无法装到位，甚至胀裂较薄的基体。压装过程不能直接用铁锤敲击销件端头，要使用铜棒或者专用压装工装均匀施力，保证销件的轴线和安装孔的轴线完全重合，避免斜向压装造成销件弯曲或者孔壁拉伤。如果是用于需要经常拆卸的工位，可以在销的一端设计螺纹孔，方便后续用拔销器取出，不过这款A类标准销是实心结构，更适合永久定位或者拆装频率极低的装配位置。在实际选型时，需要根据被连接件的材料强度、承受的剪切载荷大小来确定销的直径，一般来说销的直径不超过被连接件最薄处厚度的三分之一，避免压装后造成基体变形，两个定位销的布置距离要尽可能拉开，让定位的误差补偿能力更强，不要把两个销布置在很近的位置，否则会因为孔位加工误差造成装配困难。另外在有腐蚀环境的工况下，这类销件一般会采用不锈钢材质或者表面镀镍处理，避免锈死在孔内无法拆卸，在有振动的工况下，装配时可以在销表面涂少量厌氧胶，进一步增强配合的紧固性，防止长期振动后销件出现松脱移位。
