TJM Pro系列单压缩机结构设计模型

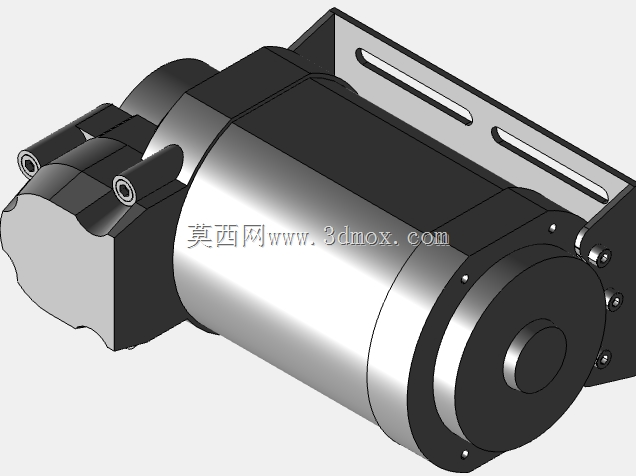

　　在中小功率气动系统的集成布局里，这类单缸回转式压缩机常作为小型气源核心部件，适配桌面气动工装、便携气动作业单元、小型自动化检测台这类对安装空间有严格限制的场景，区别于大型工业站房用的多级压缩机组，这类单体压缩机不需要额外配置独立的安装基座，自身带的安装支架可以直接锁附在设备框架的预留平面上，省去了二次做安装转接板的工序。从模型呈现的结构来看，主体采用筒式回转压缩腔布局，圆柱形的腔体外壳做了等壁厚设计，既可以保证腔体的耐压强度，也能让整体外形更规整，方便在设备内部的狭窄空间里排布，不会因为异形结构和周边的气管、电控线束产生干涉。

　　端盖部分采用止口定位的连接方式，和主腔体配合的位置预留了密封件安装槽，实际装配时可以放置O型密封圈保证压缩腔的气密性，避免工作过程中出现压力泄漏导致输出气压不足的问题。侧面布置的两个气接口分别对应进气与排气通路，接口的中心距、伸出长度都按照常规气动接头的安装尺寸做了匹配，后期接气管的时候不需要额外调整管路走向，直接拧上标准快插接头就能完成气路连接。尾部的端盖上集成了动力输入轴的安装位，轴伸端的直径、键槽尺寸都适配常规的单相驱动电机输出端，可以通过联轴器直连，也能根据安装空间的需求加装同步带轮做侧置传动，适配不同设备内部的动力布局要求。

　　机身自带的L型安装支架上开了两个长圆形的调节腰孔，腰孔的长度方向和压缩机主体轴线平行，实际安装的时候可以顺着腰孔方向微调整机的固定位置，抵消机架加工时的孔位误差，不需要重新在机架上扩孔或者重新打孔，降低现场装配的调整难度。设计时优先保证了安装特征的准确性，所有和外部连接的尺寸都做了公差适配，比如安装孔的孔径按照常用的M6固定螺栓做了间隙配合设计，止口的配合尺寸按照h7的公差带做了预留，实际生产加工时可以直接参考模型的尺寸出图，不需要再反复核对安装接口的匹配度。

　　虽然模型省略了内部的活塞、阀片这类精细运动部件，但对于做设备整体布局、安装干涉检查、气路排布的设计人员来说，已经完全能满足选型阶段的布局校验需求，不需要等到拿到完整的内部结构模型就能提前完成设备框架的设计、安装孔位的预留，缩短整体的设计周期。在实际的设备运维场景里，这类压缩机的外部规整外形也方便后期做维护拆卸，不需要拆解周边的其他部件就能直接松开固定螺栓把整机拆下来更换，降低售后维护的拆装难度。筒状的外壳表面还预留了散热筋的安装位置，长时间连续工作时可以加装散热片或者小型散热风扇，避免压缩腔温度过高影响输出气压的稳定性，适配长时间连续运行的作业工况。气接口的位置做了凸起的加强结构，避免接气管的时候用力过大导致接口根部开裂，提升部件的耐用性。安装支架和主体外壳的连接位置做了圆角过渡，减少应力集中，避免设备运行过程中振动导致支架焊接位置或者连接位置出现断裂问题。
