立式手动小型垃圾压实装置结构设计

　　这款立式手动压实装置，主要面向小体量固废产生场景的减容需求，常见于临街商铺、小型办公区、户外露营点位、社区垃圾分类投放点这类无法布设大型压缩设备的区域，解决零散垃圾占用收纳空间、转运频次高的实际问题。区别于大型液压压实设备的动力配置，该装置采用纯手动机械施压结构，无需外接电源或液压动力源，安装位置不受管线布设限制，可独立放置在垃圾收纳点位旁，单人即可完成全部操作流程。

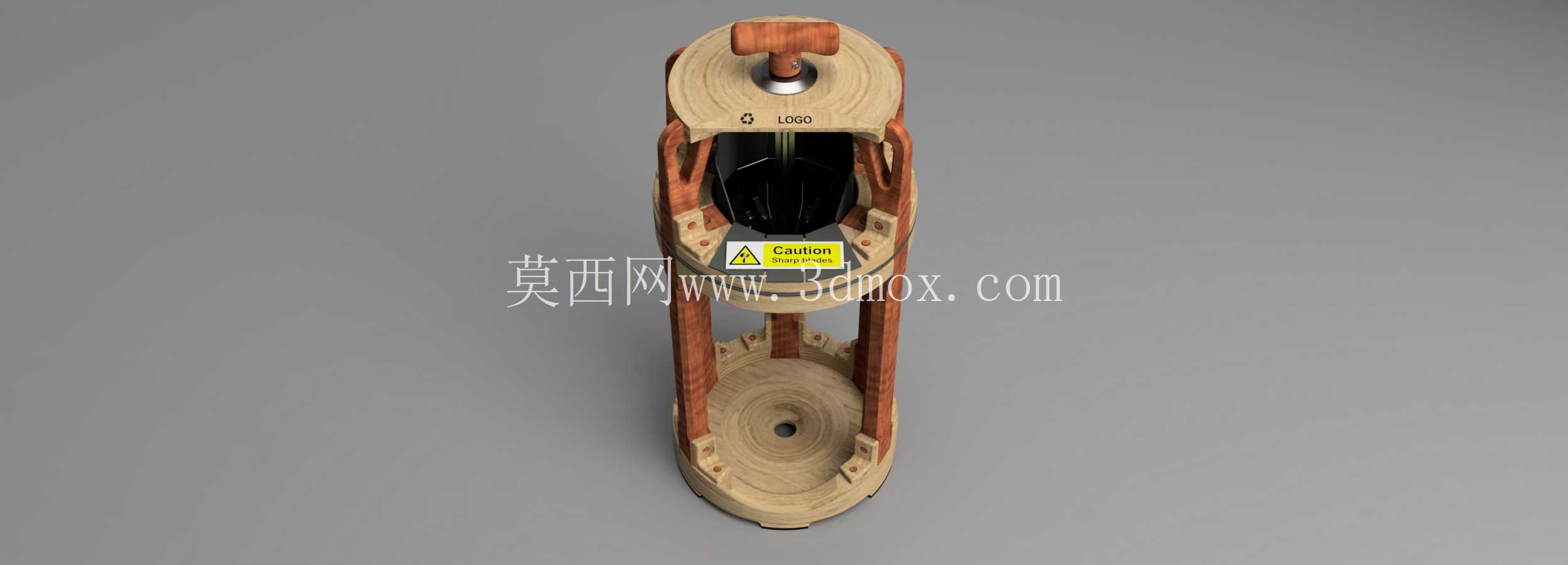

　　从功能实现逻辑来看，装置核心施压路径沿垂直方向布置，顶部设置手动操作的施压驱动组件，通过杠杆结构放大操作力，将操作人员施加的手动力传递至内部压盘，压盘沿筒身内壁做垂直直线运动，对投入筒内的松散垃圾施加垂向挤压力，将塑料包装、纸质废弃物、轻质餐厨包装物等松散物料压实成块，有效降低物料的蓬松度，单筒可容纳的垃圾量相较无压实的同容积收纳桶提升3倍以上，大幅减少垃圾收纳容器的更换频次，降低零散点位的垃圾清运成本。筒身主体采用分段式结构设计，外层设置框架式支撑结构，承担施压过程中的侧向反力，避免筒身受挤压出现变形；内层设置可拆卸的承压衬筒，压实后的垃圾块可随衬筒整体取出，避免物料残留粘附在筒壁内部，日常清洁维护无需拆解整体结构，仅需抽出衬筒冲洗即可完成保洁作业。

　　结构设计阶段，首先明确了手动操作的力值边界，将操作手柄的最大操作力控制在普通成年女性可轻松操作的范围内，通过杠杆比的反复校核，确保施压终段压盘可输出足够的压实压力，同时避免操作力过大导致的使用门槛提升。施压组件的导向结构采用内置式导向杆设计，压盘运行过程中全程保持水平状态，不会出现偏斜卡滞的问题，压盘边缘设置柔性刮边结构，下行过程中可自动刮除粘附在筒壁的细碎物料，避免长期使用后物料堆积导致的运行阻力增大。装置底部设置加宽的支撑脚，增大与地面的接触面积，施压过程中整机不会出现侧翻或滑移，支撑脚预留固定孔位，如需长期固定在某一位置，可通过膨胀螺栓将整机与地面刚性连接，进一步提升操作稳定性。

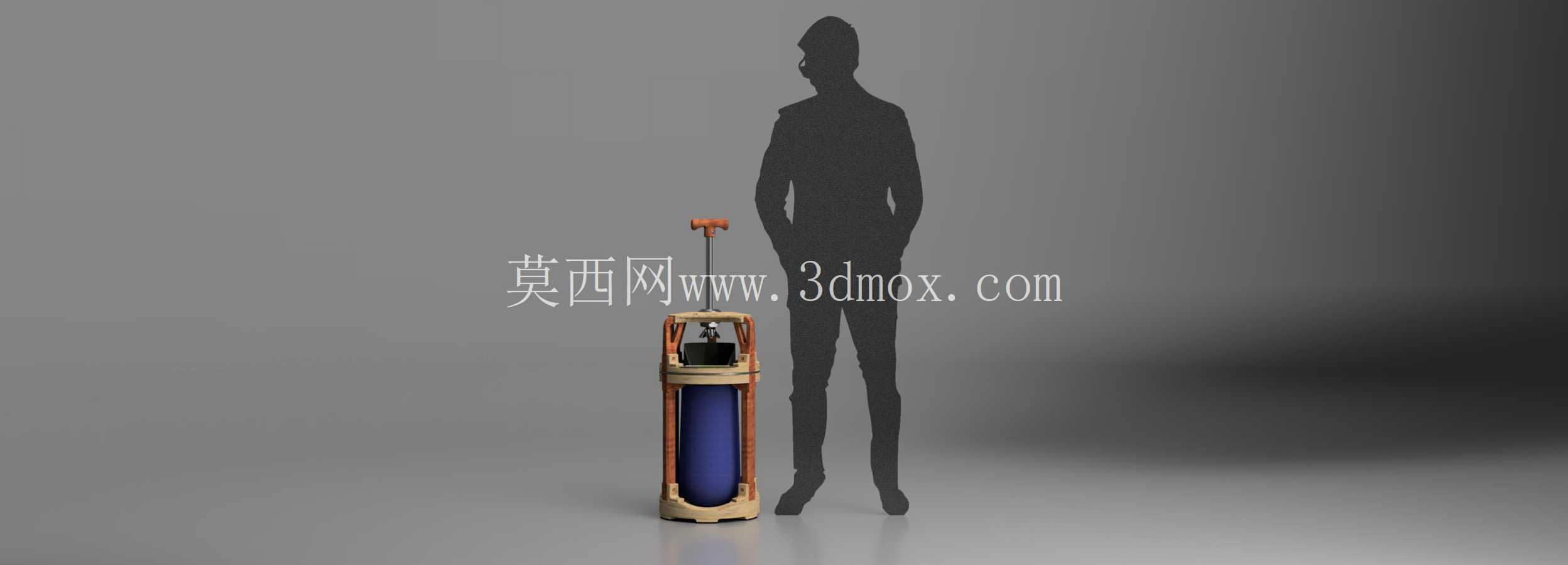

　　从安装边界来看，整机占地尺寸仅为0.12平方米左右，高度适配成年人站立操作的舒适区间，操作手柄的活动半径控制在0.3米范围内，安装时无需预留过大的操作空间，即使在狭窄的楼道转角、商铺后门区域也可顺利布设。整机的重量控制在单人可搬运的范围内，如需临时调整布设位置，两名工作人员即可完成移位，无需借助吊装或搬运设备。装置的投料口设置在筒身上部，高度适配日常垃圾投放的动作习惯，无需弯腰或抬手过高即可完成垃圾投放，压实完成后的出料位置设置在筒身下部，解锁卡扣后即可将压好的垃圾块取出，整个出料流程无需将整机翻转，操作步骤简洁。

　　在细节结构处理上，施压组件的所有运动副均设置自润滑衬套，长期使用无需频繁加注润滑油，避免油污掉落污染垃圾或周边地面；筒身的承压部分采用等强度设计，在受力集中的施压终段位置适当增加壁厚，非受力段采用轻量化结构，在保证结构强度的前提下尽可能降低整机自重。操作手柄位置设置防滑握持套，即使手部沾有少量水渍也可稳定操作，不会出现打滑脱手的问题。整机所有外露的结构边缘均做倒圆角处理，没有尖锐的毛刺或棱角，日常使用过程中不会剐蹭操作人员或过往人员，适配公共区域的使用安全要求。针对不同类型的垃圾压实需求，压盘的压力输出可通过操作行程进行控制，压实纸质、塑料类轻质垃圾时可压至最大行程，处理带有少量硬质组分的垃圾时，可根据阻力情况提前停止施压，避免过度施压导致的结构损坏。
