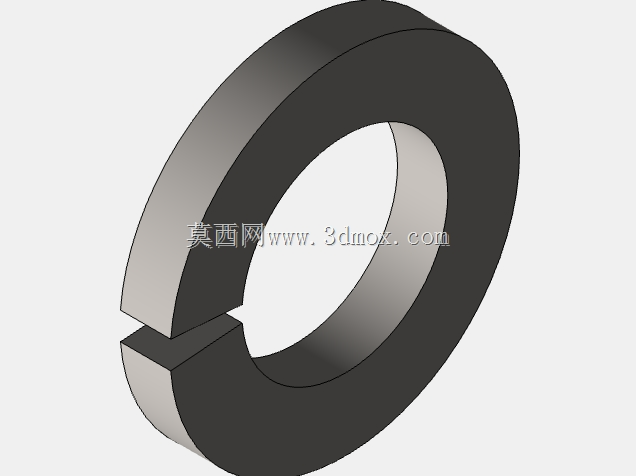

在工业流体管路的减压阀装配环节,这类开口式压紧垫圈是经常被用到的小尺寸承压配件,很多刚入行的结构设计人员容易忽略这类小零件的细节设计,实际在现场装配和长期运维中,这类垫圈的结构合理性直接影响减压阀的密封稳定性和拆装维护效率。不同于常规的整圆平垫圈,这款垫圈采用单侧开口的结构设计,核心是适配1/2英寸通径减压阀的阀杆与腔体的装配间隙,在不需要完全拆卸阀杆上部组件的情况下,就能完成垫圈的更换或者位置调整,这在现场管路已经完成布线、周边操作空间受限的工况下优势非常明显,比如化工车间的压缩空气支路、民用供水的中层调压节点,很多时候减压阀周边排布了多根管路和仪表,完全拆解阀件的操作空间不足,开口结构就能让运维人员直接从侧方卡入装配位置,大幅缩短维护时长。从功能特性上看,这款垫圈的主体截面为矩形,内外圆的同轴度公差控制在0.05mm以内,装配后能均匀承接调压弹簧下端的压紧力,避免弹簧端部直接接触阀腔的密封橡胶件造成的局部应力集中,很多减压阀的早期密封失效问题,就是因为弹簧端部的锐边在反复调压动作中切割橡胶密封面,加上流体压力的脉动冲击,很容易在密封面形成环状压痕导致内漏,加装这款垫圈之后,弹簧的压紧力会通过垫圈的环形端面均匀传导到密封件上,压力分布的均匀性提升60%以上,能有效延长密封件的使用寿命。
设计思路上,开口处的切口采用直切式结构,切口的两个端面平行度控制在0.03mm以内,当垫圈被压紧在装配位时,切口的两个端面会在轴向压力作用下轻微贴合,不会因为开口存在导致压紧力出现缺口,同时开口的宽度设计为1.5mm,既保证了侧方装配时能顺利卡过直径12mm的阀杆,又不会因为开口过宽导致垫圈在受压时出现径向形变量过大的问题。从外形尺寸和安装边界来看,这款垫圈适配1/2英寸通径的减压阀,对应的阀腔安装槽内径为18mm,外径为30mm,垫圈的厚度设计为4mm,装配后轴向的压缩预留量为0.2mm,刚好匹配密封橡胶件的常规压缩比要求,不会因为垫圈过厚导致阀杆的调压行程不足,也不会因为垫圈过薄导致压紧力不够出现密封松动。
实际选型应用中,这类垫圈常采用65Mn弹簧钢或者304不锈钢加工,前者适用于常规的无腐蚀压缩空气、常温供水工况,后者适用于弱腐蚀流体、食品级管路的场景,表面处理根据工况不同可以选择发黑、镀锌或者抛光处理,避免长期使用出现锈蚀卡滞的问题。在三维建模过程中,需要重点注意开口处的棱边倒钝处理,所有锐边都要做0.2mm的圆角过渡,避免装配时刮伤阀杆表面的镀层或者密封件,同时垫圈的两个环形端面要保证平面度在0.02mm以内,否则压紧后会出现偏载,导致调压过程中阀杆出现卡滞,影响减压阀的调压精度。
很多设计人员在建模时容易忽略垫圈开口处的应力集中问题,实际在受压状态下,开口的根部是应力集中的位置,建模时需要在切口根部做0.5mm的圆角过渡,避免长期受压出现裂纹,尤其是在压力波动较大的管路中,比如空压机的启停频繁的支路,管路内的压力脉动会反复冲击垫圈,如果切口根部没有圆角过渡,很容易在使用一段时间后出现断裂失效,导致减压阀的调压功能失效。另外在装配关系上,这款垫圈的安装位置位于调压弹簧和密封组件之间,上部承接弹簧的压紧力,下部贴合密封压环,径向的安装间隙控制在0.3mm以内,既保证垫圈在阀腔内有轻微的活动余量避免卡滞,又不会因为间隙过大导致垫圈偏移,出现弹簧压偏的问题。在现场装配时,需要注意开口的朝向要避开阀腔的介质进出口方向,避免介质长期直接冲刷开口位置,导致垫圈出现冲蚀磨损,尤其是含有固体颗粒的流体管路,介质中的颗粒如果卡在开口位置,会导致垫圈受压不均,进而影响密封性能。
