C型卡接式管路固定支撑结构件

　　在工业流体输送管网的现场布设场景中，这类C型卡接结构常作为减压阀组的配套固定支撑件使用，核心作用是为阀件与管路的衔接位置提供稳定的侧向限位与安装基准，避免管路运行过程中因流体脉动、压力波动产生的径向窜动影响阀件的密封性能与调压精度。从结构设计逻辑来看，整体采用半开式C型环抱构型，区别于传统全闭合管卡的安装方式，半开结构允许作业人员在不拆解相邻管路的前提下完成支撑件的加装与位置调整，尤其适合已投运管网的阀组改造、运维补装场景，能大幅缩减现场施工的停机时长与拆装工作量。

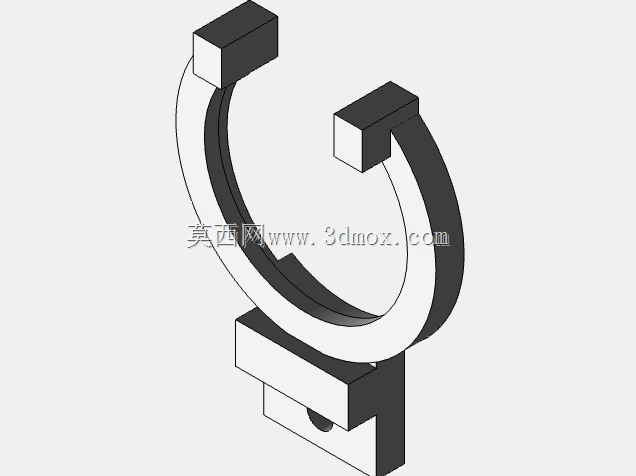

　　结构两端的凸台式卡接块做了等厚方块设计，安装面经过铣平处理，可直接贴合预装的固定支架端面，通过螺栓锁紧后能将C型环体承受的管路载荷均匀传递到支架基体上，避免局部应力集中导致的结构变形。环体下方延伸出的带孔安装座，是整个构件与基础支架连接的核心承载部位，座体上的通孔做了沉孔处理，螺栓锁紧后螺头可完全没入沉孔内，不会突出安装面干涉后续阀件的布设，安装座与C型环体的衔接位置做了圆弧过渡处理，能有效分散承载时的应力集中系数，提升构件长期受载下的结构疲劳寿命。

　　从安装边界来看，C型环体的内弧面曲率与适配管路的外圆曲率完全匹配，环抱接触面积达到管路外圆周面的二分之一以上，锁紧后不会出现局部点接触压伤管路外壁的情况，两端凸台的间距与常用阀组安装支架的卡槽宽度适配，安装时可直接卡入支架卡槽完成预定位，无需额外扶持即可进行螺栓锁紧作业，降低高空作业、狭窄空间作业的操作难度。在实际工况适配性上，这类支撑件可适配不同压力等级的减压阀组安装需求，当管路内流体压力出现瞬时波动时，C型环体的半开结构具备微量弹性形变余量，可缓冲管路产生的径向冲击，避免刚性支撑直接将冲击载荷传递到支架基础引发连接螺栓松动。

　　设计过程中特意规避了传统管卡需要环绕整根管路的结构缺陷，针对减压阀组这类需要预留调节操作空间的安装位置，半开结构不会遮挡阀件的调压旋钮、压力检测接口，方便运维人员日常进行压力校准、故障排查作业。构件的所有棱边都做了倒钝处理，没有尖锐毛刺，避免现场安装作业时划伤施工人员，也不会在长期使用过程中因应力棱边产生裂纹扩展。从载荷传递路径来看，管路施加在C型环体内壁的径向载荷，会沿着环体壁面分别传递到两端凸台与下方安装座三个承载点位，三点式的承载布局相比单点支撑具备更好的稳定性，即使其中一个连接点位出现螺栓松动，剩余两个点位仍能维持基础的限位作用，避免管路瞬间失稳移位。在与减压阀的配合场景中，该支撑件通常安装在阀件的进出端管路位置，距离阀件法兰面的安装距离预留了足够的扳手操作空间，拆装法兰螺栓时不会与支撑件产生干涉，环体的宽度尺寸经过优化，既保证足够的承载接触面积，又不会占用过多的管路布设空间，适合在空间紧凑的阀组岛、设备内部管路布局中使用。
