减压阀用适配式机械密封环结构设计

　　在工业流体输送管网的压力调节环节，减压阀作为稳定下游管路压力的核心元件，其动、静结合面的密封可靠性直接决定整套调压系统的无故障运行周期，适配式机械密封正是针对减压阀阀杆与阀腔衔接位置的密封需求开发的专用密封构件，区别于常规填料密封、O型圈密封的接触形式，这类刚性密封环结构更适配中高压工况下的长期往复微动密封场景，能有效避免填料磨损带来的泄漏风险，在化工流体输送、市政供水管网、工业压缩空气调压站、燃气输配调压柜等场景的减压阀组件中应用广泛。

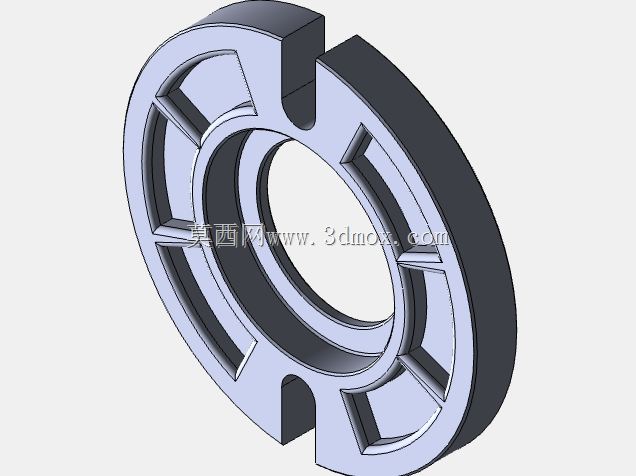

　　从实际使用场景来看，减压阀在运行过程中，阀杆会随着下游压力波动产生高频小幅的轴向位移，同时阀腔内部的流体会对密封端面形成持续的静压冲击，常规的弹性密封件在长期交变载荷、介质冲刷作用下容易出现老化、磨粒磨损、挤出变形等问题，最终导致密封失效引发介质泄漏。这款适配机械密封采用整体刚性环式结构，主体为带定位缺口的环形构件，中心通孔为阀杆穿过的配合通道，环体外侧设置的两处对称缺口是安装定位结构，装配时可与阀腔内部的定位凸台完全嵌合，限制密封环在阀杆微动过程中出现跟转、周向移位的问题，避免密封端面偏磨导致的密封性能下降。

　　设计过程中，首先需要匹配减压阀的安装腔尺寸确定密封环的外径边界，保证环体可以完全嵌入阀腔的密封槽内，外径与密封槽采用小间隙配合，既方便装配时的顺利推入，又能限制环体的径向窜动；中心通孔的尺寸根据阀杆的公称直径设计，与阀杆之间保留合理的配合间隙，避免阀杆往复运动时与密封环内孔产生干摩擦，同时间隙值控制在流体泄漏量允许的范围内，无需额外添加填料即可实现节流密封效果。环体端面上均匀分布的多道径向凸筋是密封端面的受力支撑结构，一方面可以减少密封端面与配合件的实际接触面积，降低阀杆微动时的摩擦阻力，提升调压响应的灵敏度，另一方面凸筋之间的凹槽可以形成微小的流体缓冲腔，当阀腔内出现压力脉动时，缓冲腔内的流体会形成均压效果，避免高压流体直接冲击密封端面造成局部冲蚀。

　　从安装边界来看，这款密封环的轴向厚度需要匹配阀腔密封槽的深度，装配后环体端面与密封压盖之间预留合理的压缩量，既保证密封端面的贴合比压满足密封要求，又不会因为压缩量过大导致摩擦阻力激增，加快密封面的磨损速度。环体上的定位缺口尺寸与阀腔内的定位凸台采用过渡配合，装配时缺口对准凸台推入即可完成周向定位，无需额外的销钉、紧固件固定，简化了装配工序，也避免了额外连接件带来的介质滞留、腐蚀风险。密封环的两个端面都经过精密平面加工，平面度控制在合理范围内，保证与相邻配合件的端面完全贴合，减少端面泄漏的通道。

　　在实际选型应用中，这类刚性机械密封环更适配介质洁净度较高、压力波动频繁的减压阀工况，相比弹性密封件，其耐温范围更宽，不会因为介质温度过高出现材料软化、低温脆化的问题，长期运行的尺寸稳定性更好，维护周期更长。设计建模时需要重点关注定位缺口的位置度公差，保证装配后环体与阀杆的同轴度，避免出现偏心导致的单侧磨损；端面上的凸筋高度需要保持一致，保证每个凸筋都能均匀承受端面压紧力，避免局部应力集中导致凸筋变形、断裂。同时环体的所有棱边都做了微小的倒角处理，避免装配过程中锐边划伤配合件的密封端面，也能减少流体经过棱边时的湍流冲蚀。

　　针对不同通径的减压阀，这款密封环的尺寸可以按照同结构逻辑进行参数化调整，外径、内孔、厚度、定位缺口尺寸都可以根据实际阀腔的安装尺寸进行匹配设计，凸筋的数量、宽度也可以根据实际工作压力进行调整，压力越高的工况下，适当增加凸筋的接触面积，提升端面的承载能力，避免高压下凸筋发生塑性变形；低压工况下可以适当减少凸筋宽度，降低摩擦阻力，提升阀杆的动作灵敏度。整体结构没有复杂的异形曲面，加工工艺性好，采用常规的车削、铣削工序即可完成加工，后续经过端面研磨即可满足密封面的精度要求，适合批量生产应用，能有效降低减压阀密封组件的生产与维护成本。
