减压阀配套集成阀块组件结构设计

　　该阀块组件是液压减压阀组的核心集成载体，主要应用在中小型液压站、机床液压夹紧回路、工程机械辅助液压系统中，承担着将减压阀与周边油路、控制阀件集成安装，缩减管路连接点、降低系统泄漏风险的作用。在实际工况中，这类集成阀块往往替代了传统的分散式管路连接结构，能够在有限的安装空间内完成压力调节、油路通断、压力保持的核心功能，尤其适合安装空间紧凑、管路排布难度大的设备场景，比如组合机床的动力滑台夹紧回路、小型工程机械的先导控制油路，都能看到这类阀组的应用。

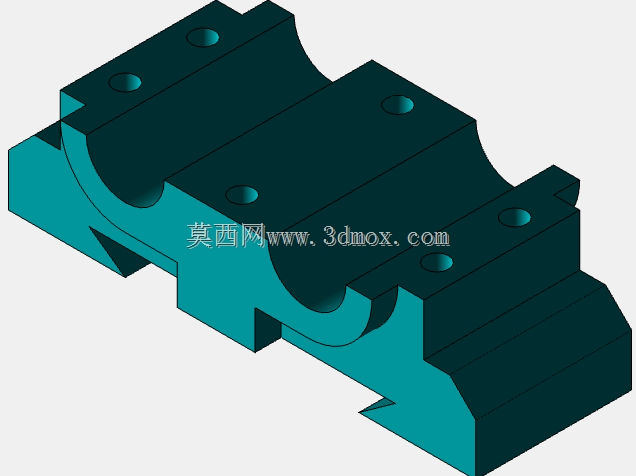

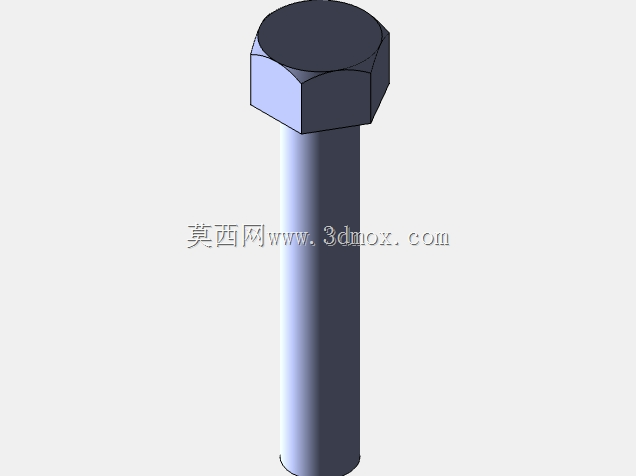

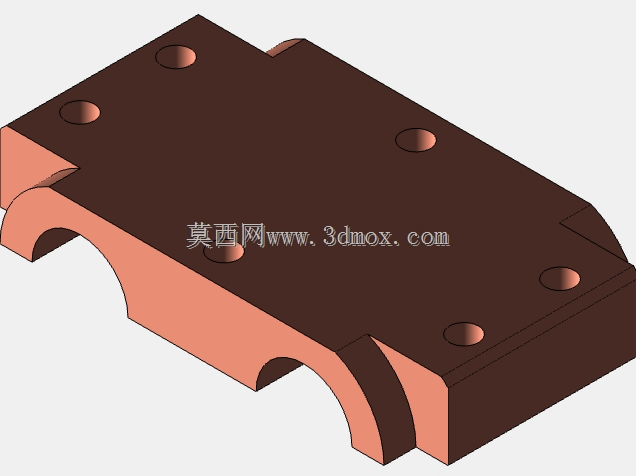

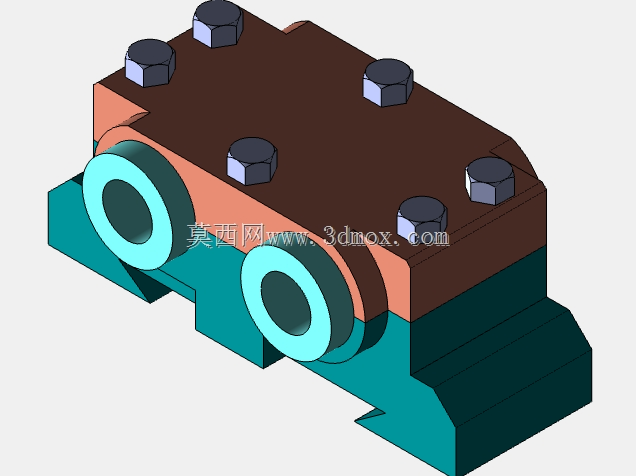

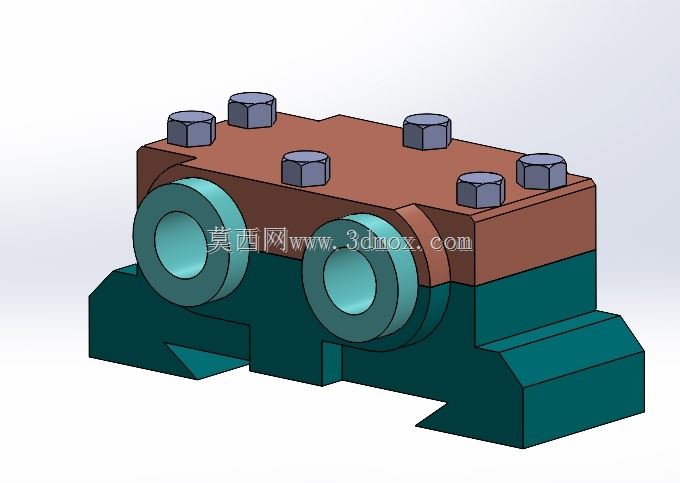

　　从结构设计逻辑来看，整个组件采用上下分层的装配思路，下部为带安装定位基面的阀块主体，上部为阀盖结构，通过六颗内六角圆柱头螺钉完成阀盖与主体的锁紧连接，螺钉沿阀盖周向均匀排布，能够保证结合面的密封压力均匀分布，避免局部压力不足导致的液压油泄漏。阀块主体下部设计有带斜向导向的安装基面，能够适配设备安装板上的定位槽，安装时可以顺着导向槽滑入定位位置，不需要反复调整对齐，大幅降低现场装配的对位难度，安装基面的宽度、定位槽的配合公差按照h7级精度设计，既保证安装时的顺畅度，也能避免阀组工作时出现横向窜动。

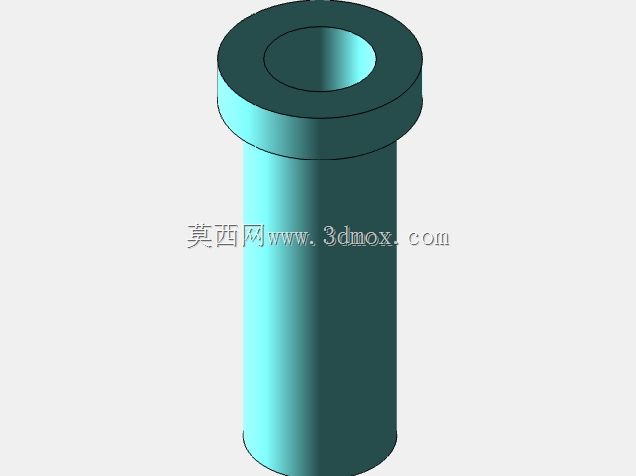

　　两个对称布置的圆形油口接口位于阀块正面，接口处设计有凸台结构，一方面能够增强接口处的结构强度，避免管路接头拧紧时导致阀块本体开裂，另一方面凸台端面可以作为密封面的加工基准，保证密封面的平面度要求，减少接头处的渗漏概率。设计过程中，阀块内部的油路孔道采用正交钻孔的加工工艺，所有孔道的转角处都设计有工艺沉槽，避免钻孔时出现的毛刺残留进入液压系统，造成阀芯卡滞、节流孔堵塞的故障；阀盖与主体的结合面处设计有密封槽，可安装O型密封圈实现静密封，相比传统的平面密封，密封槽的深度按照O型圈压缩率20%-25%设计，能够在16MPa的常规工作压力下保持可靠密封，不会因为系统压力波动出现渗漏。

　　从安装边界来看，整个组件的宽度方向以两个油口的中心距为核心尺寸，安装孔的位置距离阀块侧边留有足够的扳手空间，能够保证在设备上完成接头、螺钉的拆装操作，不需要额外拆卸周边的其他元件；阀块的高度方向充分考虑了上部螺钉的拆装空间，螺钉顶部到阀盖表面的距离符合内六角扳手的操作空间要求，日常维护时可以直接在安装位置完成螺钉的松紧操作，不需要将整个阀组从设备上拆下。在功能实现上，该阀块组件将减压阀的阀芯腔直接集成在阀块主体内部，减少了外接管路的压力损失，相比分散式安装的阀组，集成式结构的压力损失可以降低30%左右，同时因为管路连接点减少，系统的泄漏点从原来的十余个减少到仅油口、阀盖结合面的几个位置，大幅降低了液压系统的日常维护工作量。设计时还充分考虑了加工工艺性，阀块的所有外部棱角都设计有C2的倒角，既避免加工和装配过程中锐边划伤操作人员，也能在表面处理时保证镀层、氧化层的均匀附着，提升阀块的防锈能力；两个油口的同轴度公差控制在0.05mm以内，保证外接管路安装时不会出现别劲的情况，延长管路接头的使用寿命。
