塑料回收梳子注塑成型模具结构设计

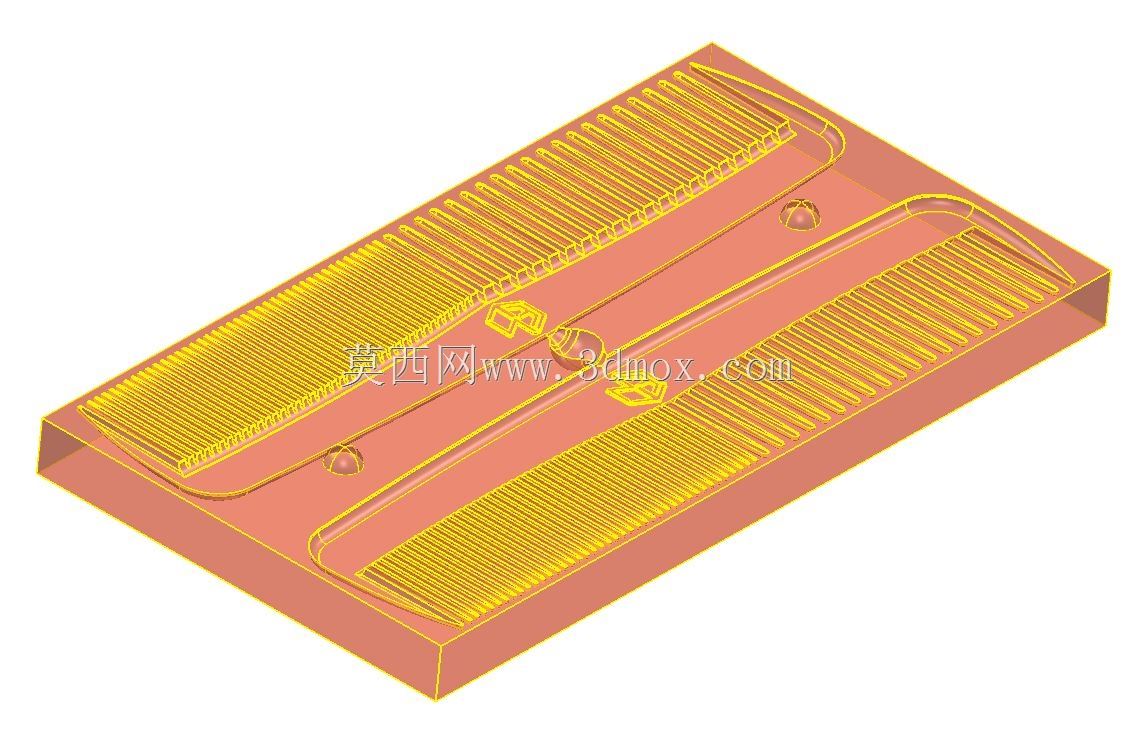

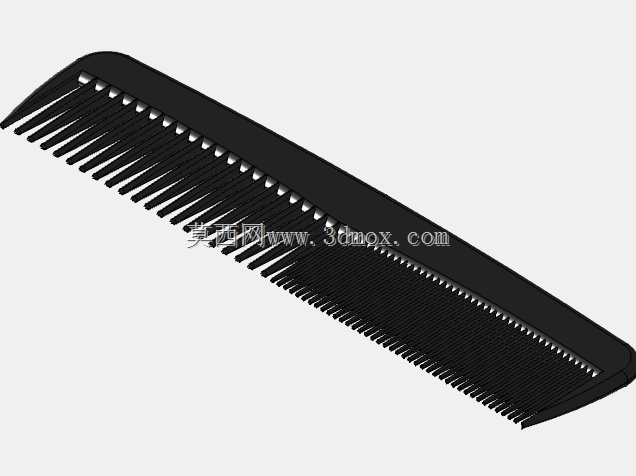

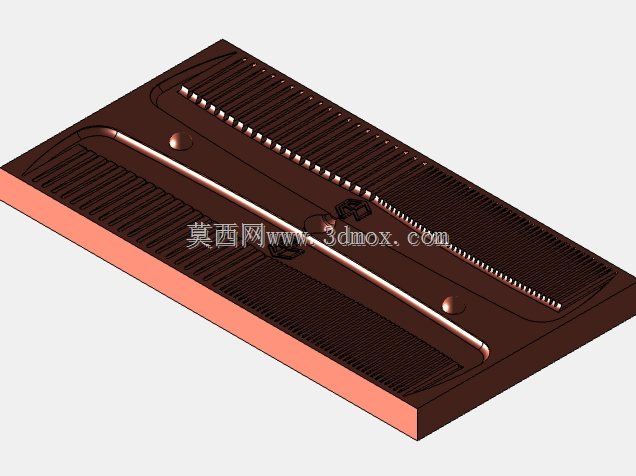

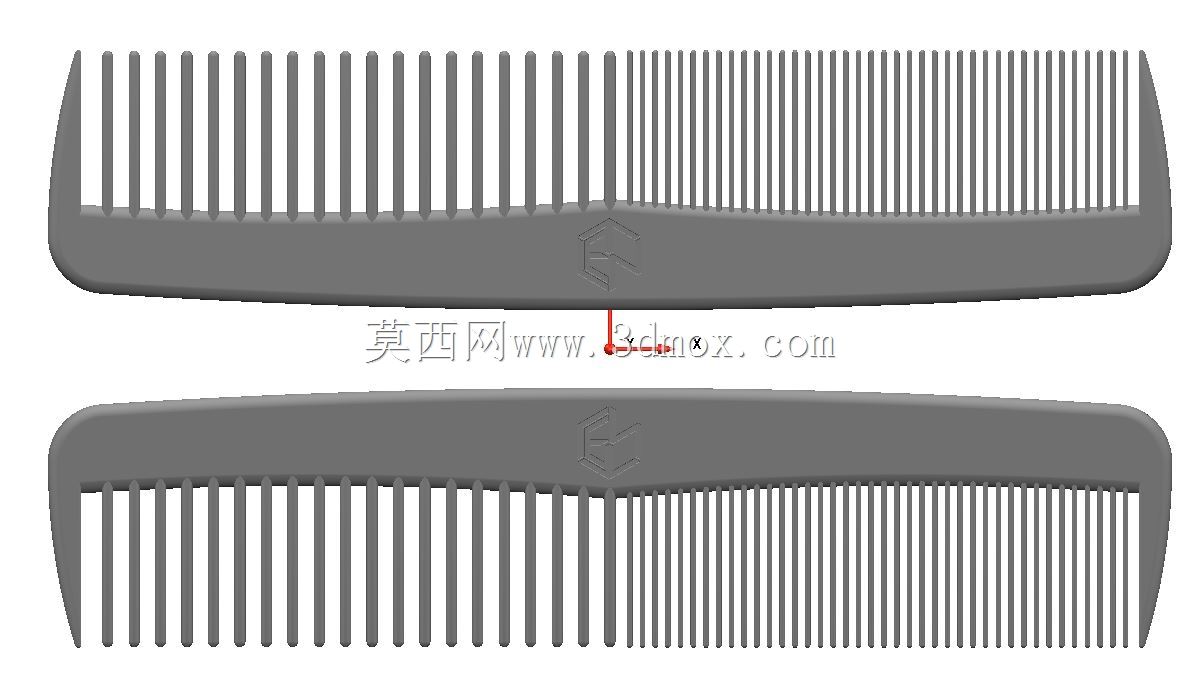

　　这套模具面向日用品塑料回收再生产场景设计，核心适配回收热塑性塑料的梳子成型工序，在小型社区回收加工点、个体塑料再生作坊的立式注塑设备上均可适配安装，无需额外定制非标模架，降低再生制品生产的前期投入门槛。从实际生产逻辑出发，模具采用一模两腔的对称布局，两个模腔分别对应不同齿距的梳型结构，可在单次注塑循环中同时产出两款疏密齿不同的梳子，适配日常梳理不同发质的使用需求，也能减少换模频次，提升小批量再生塑料加工的生产效率。

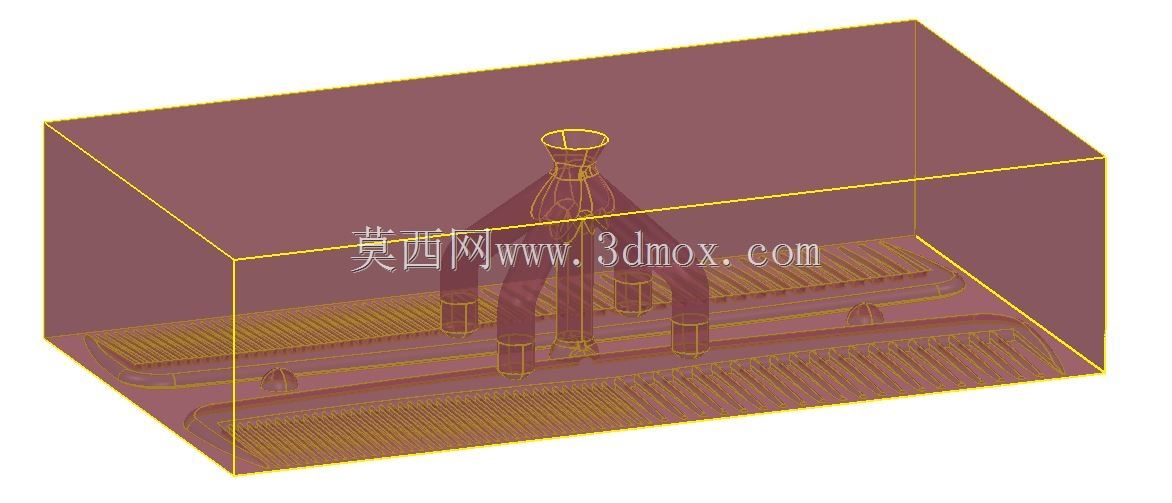

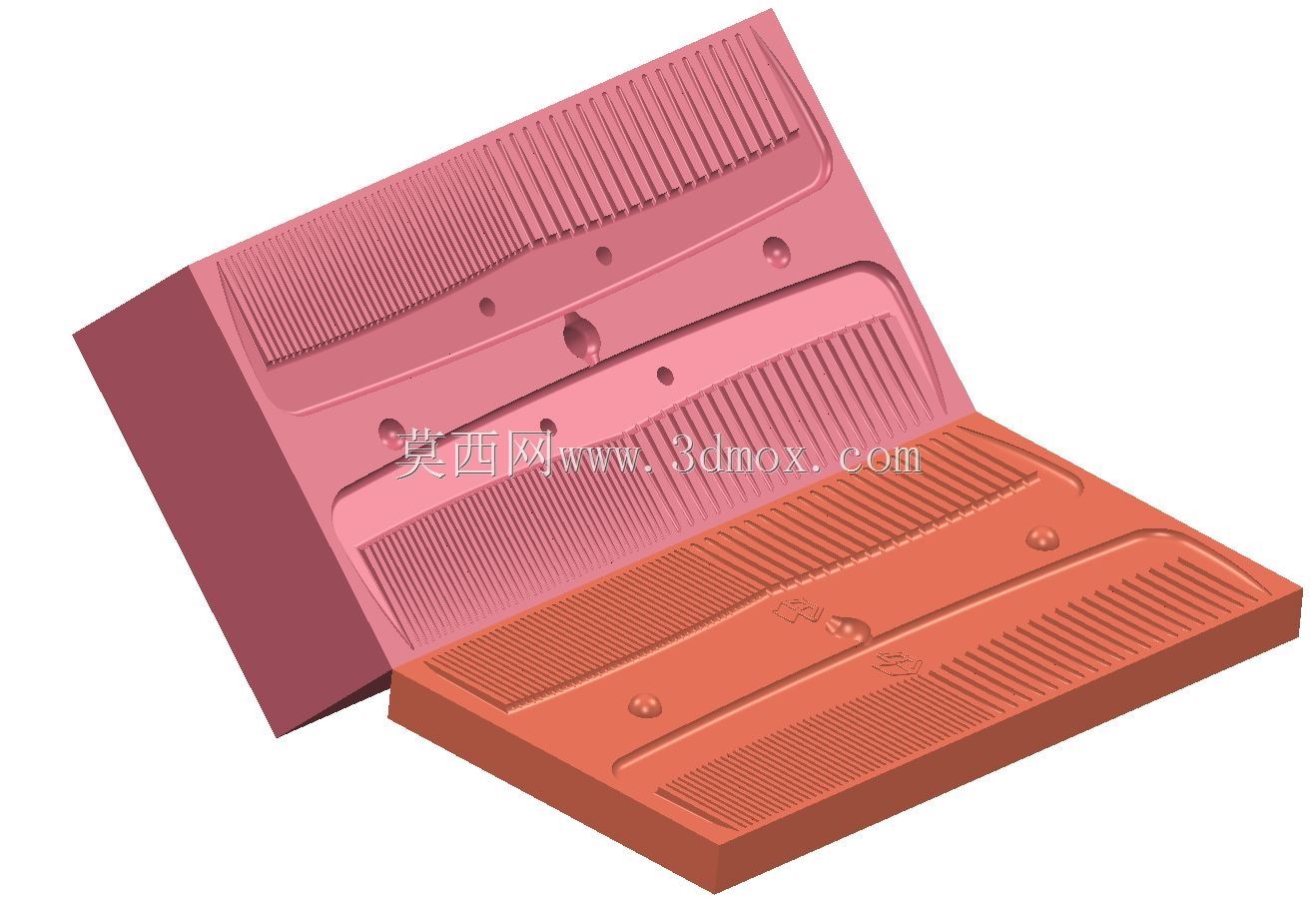

　　分型面设置在梳子外形的最大轮廓处，开模后产品会自然留于动模侧，配合顶杆机构可实现顺畅脱模，避免回收塑料因熔融指数波动大、冷却收缩率不稳定导致的粘模问题，针对回收料可能含有的少量杂质，模腔进料端特意设计了冷料井结构，可存储料流前端的冷料与杂质，避免杂质进入模腔造成梳齿部位缺料、毛边等成型缺陷。模腔的梳齿部位采用整体电火花加工成型，齿间间距公差控制在0.02mm以内，保证成型后梳齿排列均匀，不会出现齿尖歪斜、断齿的问题，同时齿根位置做了R0.3的圆角过渡，既可以减少注塑时的应力集中，提升模具使用寿命，也能让成型后的梳子齿根强度更高，日常使用时不易断齿。

　　模具的冷却水道沿模腔轮廓均匀排布，距离模腔壁的距离保持在12-15mm之间，可保证回收塑料在模腔内均匀冷却，减少产品翘曲变形的概率，毕竟回收料的成分均匀度比全新料差，均匀的冷却是控制产品变形量的核心要素。安装边界上，模具的模架采用标准1515规格龙记模架，可直接适配锁模力120吨以上的常规立式、卧式注塑机，定位圈直径为标准100mm，主流道衬套的进料口弧度匹配标准注塑机喷嘴尺寸，上机安装时无需额外修改适配，吊装孔、锁模螺孔的位置均符合行业通用标准，现场装夹找正的时间可控制在半小时以内。

　　导向机构采用四导柱导套配合，导柱做了渗碳淬火处理，硬度达到HRC58以上，长期开合模也不会出现导向磨损、错位的问题，毕竟小作坊生产时的设备维护频次较低，高可靠性的导向结构可减少模具故障停机时间。排气槽开设在分型面的梳齿末端位置，深度控制在0.02mm，既可以顺利排出模腔内的空气，避免产品出现烧焦、缺料问题，也不会产生飞边，减少后续去毛边的人工工作量。这套模具的设计没有追求复杂的抽芯、热流道结构，核心是适配回收塑料加工的低成本、高容错需求，结构简单可靠，维护难度低，哪怕是没有太多模具维护经验的小型加工户，也能快速上手操作，生产出合格的塑料梳子产品，让回收塑料可以直接转化为可用的日用品，适配小型塑料回收闭环的生产需求。在实际试模验证阶段，针对回收PP、PE混合塑料的成型特性，特意将进料口的截面做了梯形优化，加大进料口的截面积，降低料流填充阻力，避免回收料流动性差导致的充模不满问题，同时在梳背的成型位置做了细微的防滑纹理结构，不需要后续二次加工就能让成品梳子具备防滑握持的特性。模具的顶杆位置全部布置在梳背的非外观面，顶出痕迹不会出现在梳子的使用接触面上，保证成品的外观质量，不需要额外打磨处理。
