带滑块结构两板注塑模具结构设计

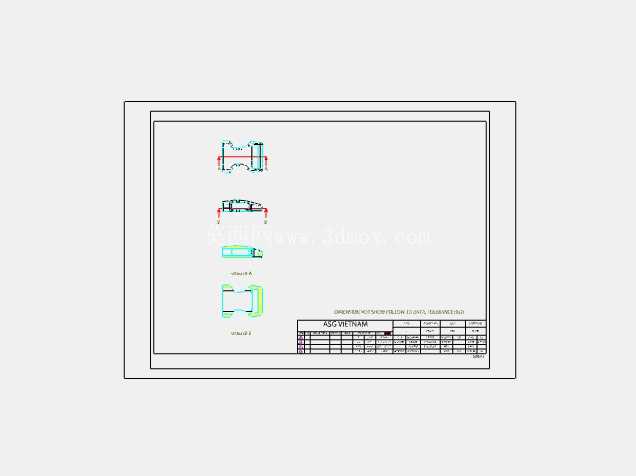

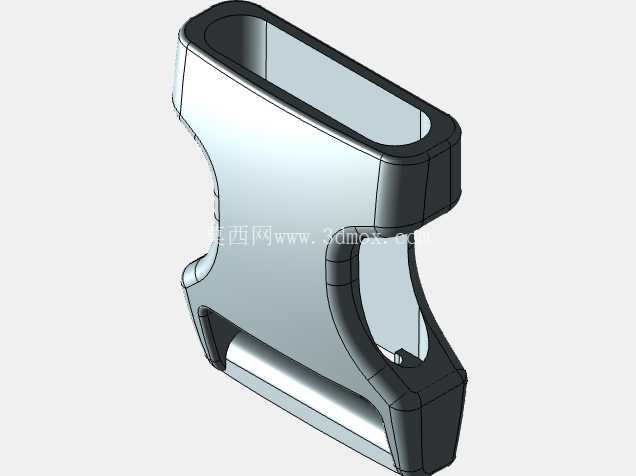

　　这套带滑块的两板模具，主要针对带侧向倒扣特征的小型塑料扣件类零件量产场景设计，这类带扣零件广泛应用在消费电子外壳扣合、小家电组件连接、工业线束卡扣固定等场景，零件本身的侧向倒扣特征无法通过常规的动定模开模方向直接脱模，必须依托滑块机构完成侧向抽芯动作，才能保证成型后零件顺利顶出，不出现倒扣位置拉裂、变形的缺陷。

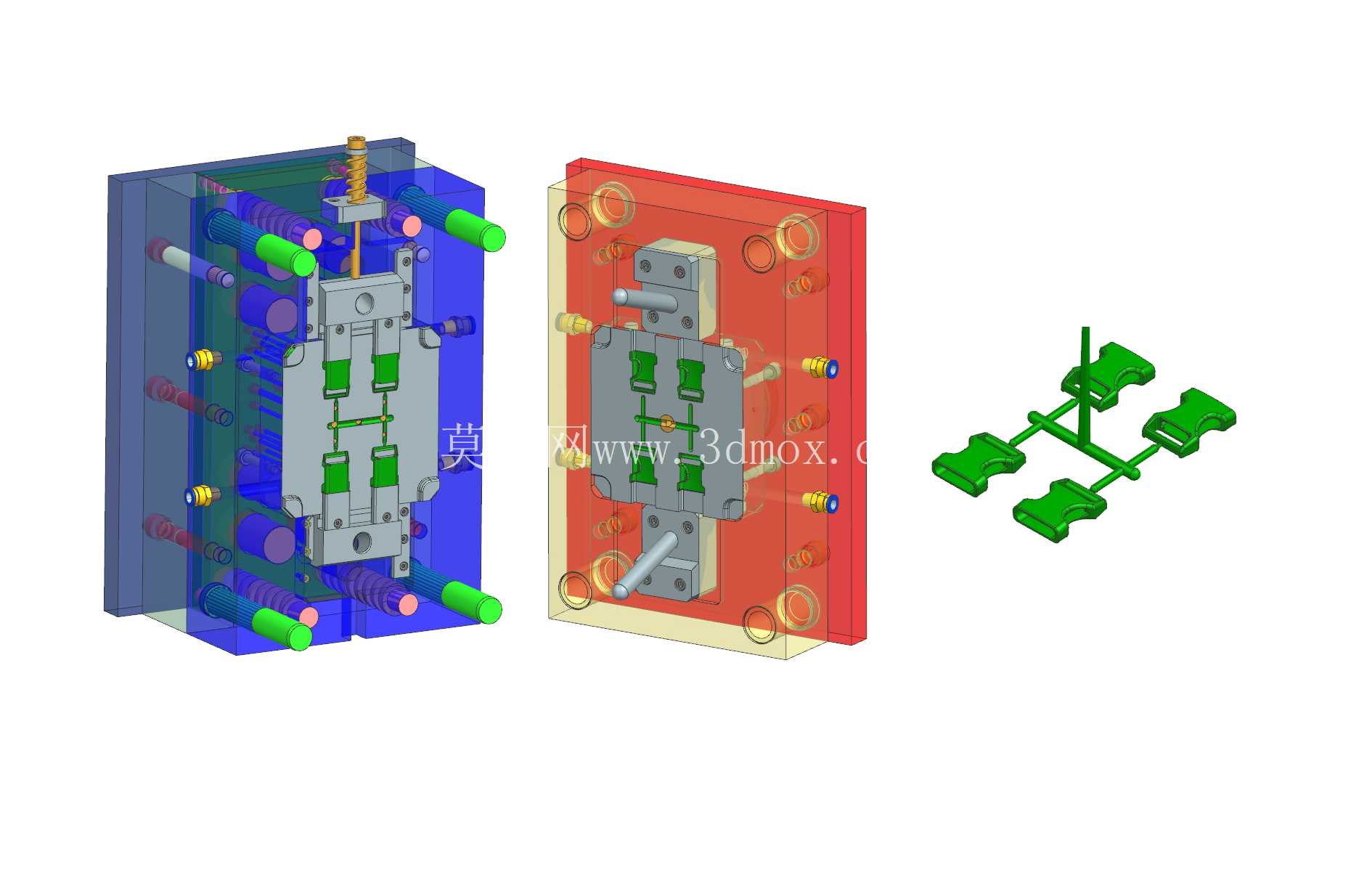

　　从结构布局来看，整套模具采用标准两板模模架，定模侧固定型腔镶件，直接连接注塑机射嘴侧完成熔胶填充，动模侧固定型芯镶件，同时集成滑块抽芯机构、顶出机构、冷却水路与导向定位组件。滑块组件采用斜导柱驱动结构，开模过程中动定模沿主分型面分开时，斜导柱会带动侧滑块沿侧向导轨做水平滑移，滑移行程完全覆盖零件侧向倒扣的脱模距离，避免抽芯行程不足导致零件倒扣位置被拉伤；滑块尾部设置弹簧与定位挡块，保证开模后滑块停留在确定位置，不会因为设备震动出现滑移偏移，避免合模时斜导柱与滑块导向孔对位不准撞坏模具零件。

　　冷却系统的布局完全贴合型腔与型芯的轮廓走向，在定模型腔镶件内部围绕型腔轮廓布置环形冷却水道，动模型芯则在镶件内部设置直通式水道加隔水片的组合结构，保证模腔各个位置的冷却速率均匀，避免零件成型后出现局部收缩不均、翘曲变形的问题，水路接口统一设置在模具底板侧，适配常规注塑机的冷却水塔管路连接，不需要额外改动管路走向就能直接上机安装。

　　顶出机构采用圆顶针加顶板顶出的组合结构，顶针位置全部布置在零件的加强筋、边缘等受力均匀的位置，避开零件外观面与配合面，避免顶出时在零件表面留下明显顶痕，影响后续装配与外观质量；顶针板设置复位杆，合模时通过定模侧的分型面挤压复位杆，带动顶针板提前复位，避免合模过程中顶针未退回撞坏型腔表面。

　　导向定位方面，动定模之间除了标准的导柱导套做粗定位外，在型腔镶件四周额外设置了零度精定位块，保证合模时型腔与型芯的同轴度控制在0.02mm以内，避免成型后零件出现飞边、壁厚不均的问题；滑块与动模模板之间也设置了单独的导向压条，压条采用耐磨钢材制作，表面做硬化处理，长期生产过程中磨损量极小，能长期保证滑块的滑动精度，不会因为滑块偏移导致抽芯卡滞、零件倒扣尺寸超差。

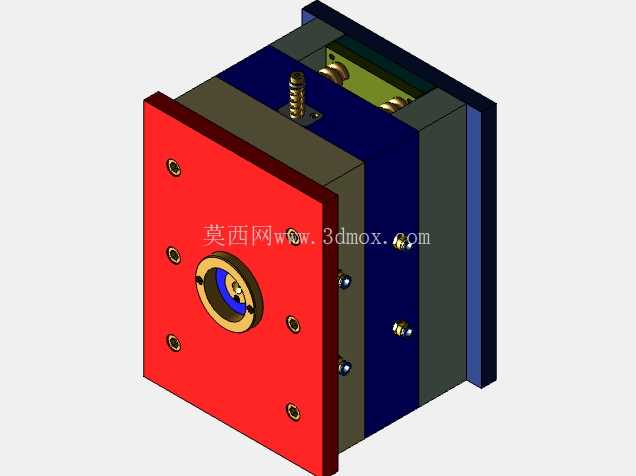

　　安装边界上，整套模架的长宽尺寸适配120吨级常规卧式注塑机的拉杆间距，模具总厚度符合该吨位注塑机的最小模厚要求，定位圈尺寸采用注塑机通用标准直径，射嘴口的R角与孔径适配常规通用射嘴，不需要定制特殊配件就能直接上机调试；浇注系统采用侧浇口进料，浇口位置设置在零件侧边的非外观区域，开模后浇口凝料可以随零件一起顶出，后续通过简单的人工修剪就能去除，不会在零件外观面留下明显浇口痕迹。

　　这套结构的设计核心是在满足零件成型脱模要求的前提下，尽可能简化模具结构，减少不必要的复杂组件，一方面降低模具本身的加工制造成本，另一方面也减少后续量产过程中的故障点，降低生产维护难度；滑块的抽芯动作完全依托开模动力驱动，不需要额外配置液压或者气动抽芯组件，进一步降低了设备适配要求，常规普通注塑机就能满足生产需求，不需要对设备做额外改造。针对带扣零件本身的薄壁特性，型芯与型腔的脱模斜度设置在合理区间，既保证脱模顺畅不粘模，也不会因为斜度过大导致零件尺寸超差，所有成型面的抛光等级按照零件外观要求匹配，配合面位置预留合理的脱模间隙，避免长期生产过程中出现飞边、粘模等常见生产问题。
