立式螺杆驱动小型自动注塑成型装置

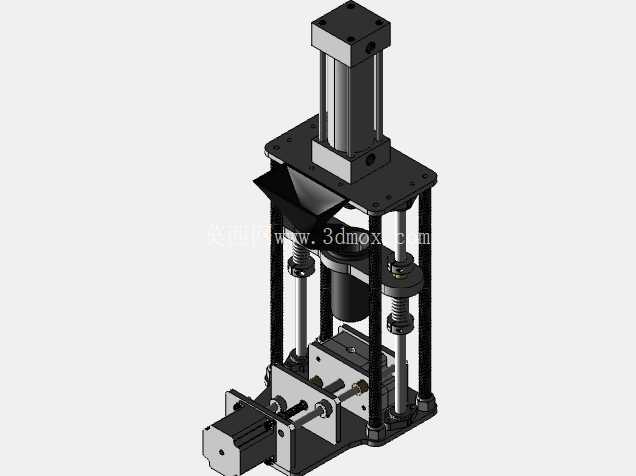

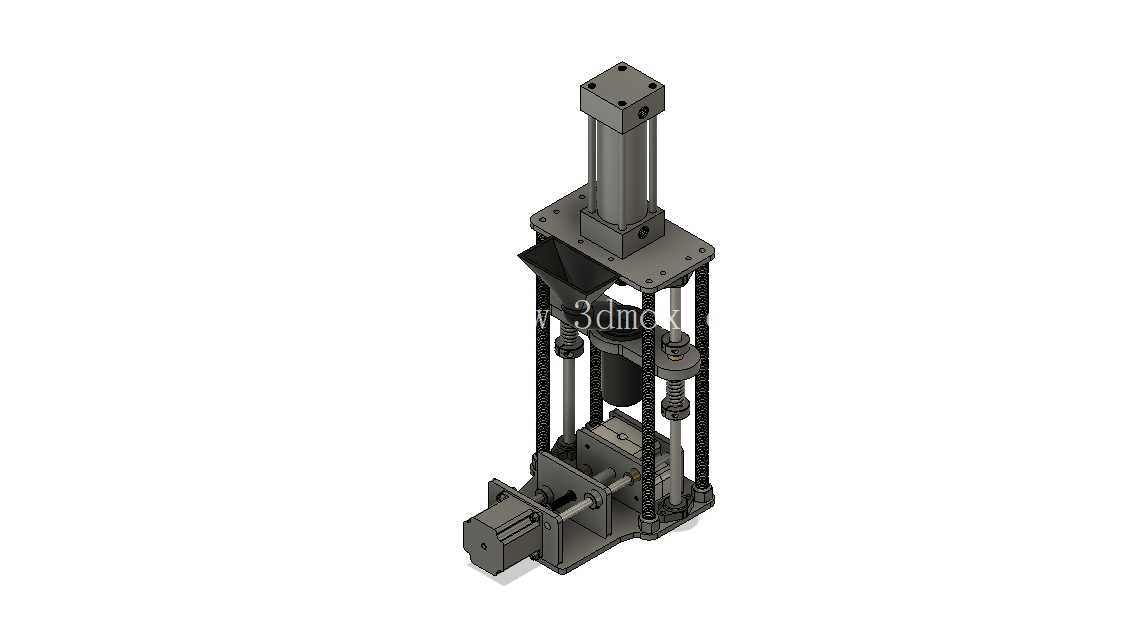

　　这套立式结构的注塑装置，主要面向小批量塑料件试制、实验室配方验证、小型工坊定制件生产场景，区别于大型量产注塑机的大吨位、高能耗设计，整体采用立柱式框架布局，四根光杆线性导轨作为主体支撑与运动导向，兼顾结构刚性与运动同轴度，避免合模、射胶过程中出现偏载卡顿的问题。

　　从功能实现逻辑来看，装置顶部布置的驱动单元负责提供射胶阶段的轴向推力，通过螺杆传动结构将旋转运动转化为射胶杆的直线进给动作，进料段采用斜置料斗结构，可顺畅引导颗粒状原料进入加热料筒区域，料筒外围预留加热元件安装位，可根据加工原料的熔融温度匹配对应的加热圈与温控组件，实现原料从固态颗粒到熔融态的均匀塑化。下部的合模单元采用水平驱动布局，配合导柱导向实现动模与定模的精准开合，合模行程可通过调整驱动端的限位块位置灵活适配不同厚度的模具，满足小型塑料件比如电子接插件、玩具配件、工艺饰品的成型需求。

　　设计过程中优先考虑了小空间场景的安装适配性，整体框架采用标准型材与标准紧固件拼接，没有复杂的异形焊接结构，所有运动部件的安装基准都统一在底部安装板上，安装时只需保证底部安装板的水平度，即可快速完成整机的调平校准，不需要复杂的工装辅助。线性导轨选用标准直径的光杆搭配直线轴承，采购替换成本低，日常维护只需定期加注润滑脂即可保证运动顺畅，射胶螺杆与料筒的配合间隙控制在合理范围，既避免熔融原料出现回流泄压，也不会因为间隙过小导致螺杆运动卡滞。

　　从安装边界来看，整机垂直方向的高度主要由顶部射胶驱动单元的行程、料筒长度、合模行程叠加决定，水平方向的占地尺寸仅略大于最大可安装模具的外形尺寸，不需要预留过大的操作空间，侧面预留的操作空位方便操作人员完成取件、原料添加、模具更换的操作，驱动元件的安装位都做了沉孔处理，避免突出的螺栓头影响周边部件的运动，所有走线、加热管线都可沿立柱导轨侧面布置，不会与运动部件产生干涉。

　　在功能特性上，这套装置的射胶压力、合模压力都可通过更换不同规格的驱动连接件进行调整，针对流动性不同的塑料原料比如PP、ABS、PE，可灵活匹配对应的推力参数，料斗的倾斜角度经过反复验证，可保证颗粒原料依靠自重持续进料，不会出现架桥空料的问题，合模单元的驱动端设置了机械硬限位，避免合模过位导致模具损伤，射胶终点也设置了行程限位，防止射胶杆超出行程顶碰料筒前端。

　　实际应用中，这套装置不需要配套复杂的外围辅助设备，只需接入对应的动力源与温控系统即可投入使用，相比大型注塑机的开机准备流程，小批量试制时的准备时间更短，原料损耗也更低，非常适合新产品开发阶段的样件快速打样，也可用于小型生产场景的小批量订单生产，结构上的模块化设计也方便使用者根据自身需求扩展功能，比如增加自动料斗、冷却水路、脱模机构等附件，不需要对主体框架进行大规模改动。
