带通风散热沟槽打孔结构汽车制动盘

项目分类:制动器 发布时间:2024-12-12 ID:842957

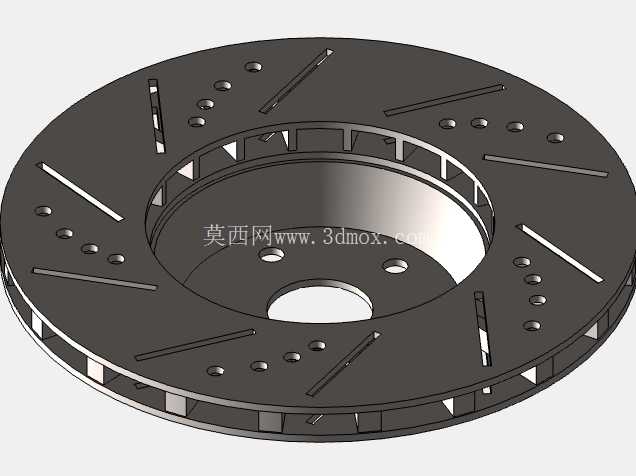

  • 带通风散热沟槽打孔结构汽车制动盘

  日常做整车底盘制动系统匹配时,盘式制动器的核心摩擦副部件制动盘,是直接决定制动效能、热稳定性与连续制动衰减表现的关键零件,这套模型还原的是量产乘用车辆常用的通风式打孔划线制动盘结构,完全贴合实车装配的工程逻辑。从实际装车场景来看,这类制动盘普遍适配前置前驱家用轿车、城市SUV的前轮制动位,部分性能取向的乘用车型也会在四轮同时搭载该结构产品,日常行驶中承担车辆减速、驻车维持、紧急制动时的动能转化职能,通过与制动片的滑动摩擦将车辆动能转化为热能散出,实现车速控制。

  做结构设计时,首先要考虑的是连续制动下的热容量与散热效率,这个模型还原的双片式通风夹层结构,两层摩擦盘面之间布置了径向分布的导流筋,车辆行驶时随轮轴转动的过程中,导流筋会像离心风扇叶片一样将夹层内的热空气甩出,同时从盘体内侧吸入常温空气形成持续对流,比同尺寸实心盘的散热效率提升四成以上,能大幅降低长下坡连续制动时的热衰退风险。盘面的斜向沟槽与径向分布的通孔,并非装饰性结构:沟槽可以在制动片与盘面接触时,刮除摩擦表面产生的磨屑、雨天行驶时快速排走盘面水膜,避免水滑导致的制动滞后;通孔则进一步增加了散热接触面积,同时能让摩擦产生的高温气体快速排出,减少高温下气膜导致的摩擦系数下降。

  从安装边界来看,模型中心的定位孔与周边的螺栓过孔,完全匹配主流乘用车型的转向节轮毂轴承安装位,中心定位孔与轮毂轴头采用H7级间隙配合,保证装配同轴度,避免高速制动时出现方向盘抖动;盘面的有效摩擦半径、整体厚度、通风夹层的筋条厚度,都经过热应力校核,反复制动工况下盘面的热变形量控制在0.05mm以内,不会出现制动踏板抖动的问题。设计时还特意做了摩擦面的等厚结构,预留了出厂前的精加工余量,实际生产中摩擦面会做动平衡处理,不平衡量控制在5g·cm以内,匹配不同规格的制动片时,摩擦面的接触面积能达到整个环形工作面的95%以上,避免局部偏磨导致的早期失效。

  很多新手建模时容易忽略的细节,这套模型都做了还原:比如盘面沟槽的深度不超过摩擦面总厚度的1/6,避免沟槽过深导致盘面结构强度下降,在极端制动压力下出现裂纹;通风筋的排布采用不等距设计,避免转动时产生特定频率的风噪,影响整车NVH表现;安装孔位周边做了沉台结构,装配时螺栓头完全沉入沉台内,不会突出盘面干涉制动片的轴向移动;盘体边缘做了小尺寸的倒角处理,既去除了加工毛刺,也能避免热胀冷缩时边缘出现应力集中导致的崩边。

  在实际选型匹配时,这类结构的制动盘需要匹配对应摩擦系数的制动片,同时要根据整车整备质量、最高车速、轴荷分配来调整盘体外径、厚度与通风筋的数量,比如整备质量1.6吨左右的家用车型,前轮制动盘外径通常在300mm左右,通风层厚度在20mm上下,就能满足100km/h到0的制动距离在40米以内的法规要求,连续10次全力制动后的制动效能衰减不超过25%。建模过程中所有的圆角、倒角、安装位尺寸都参考量产车的实测数据,没有做夸张的非工程化修改,不管是用于制动系统的教学演示、结构原理分析,还是做改装件的设计参考,都能直接提取结构参数做二次校核,不需要再做基础结构的修正。
