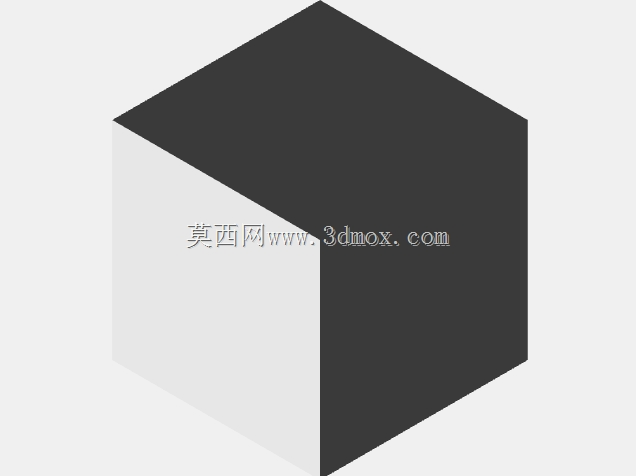

等轴测视角标准正六面体几何结构

项目分类:通用机械零部件 发布时间:2024-12-12 ID:843407
  • 等轴测视角标准正六面体几何结构

  在机械结构设计的全流程中,基础几何体是所有复杂构件建模的核心基准,正六面体作为三维空间内最规整的棱柱类结构,是工程师开展参数化建模、装配约束、干涉检查时最常调用的基础参照单元。日常开展非标设备框架搭建时,首先会调用正六面体作为型材拼接的边界占位,通过调整其长宽高参数快速划定设备的安装占地范围,提前核对车间现场的立柱、走线槽、通风管道等固定障碍物的位置关系,避免后期设备进场时出现空间干涉问题。做液压阀块的内部流道设计前,也会先以正六面体为基体,在六个正交平面上逐一布置油口、安装孔、工艺孔的定位坐标,依托正六面体各面垂直、棱边等长的几何特性,能保证所有孔系的同轴度、垂直度公差满足加工要求,不会出现斜孔偏移导致的流道泄压问题。

  从几何特性来看,正六面体拥有三组完全平行的对面、十二条等长棱边、八个三正交顶点,这种高度对称的结构让其在受力分析时具备非常明确的应力传递路径,做有限元仿真验证时,正六面体网格的计算精度远高于四面体网格,因此在做承压类零部件的力学仿真前,工程师往往会先对简化后的正六面体基体做网格划分验证,确认网格尺寸、边界条件设置无误后,再导入带倒角、孔系的完整模型计算,能大幅减少仿真报错概率。做装配工装的定位基准设计时,正六面体的垂直面可作为三个方向的定位靠面,配合圆柱销就能实现工件的完全定位,限制六个自由度,这种定位方式结构简单、磨损后易更换,在小型零件的铣削、钻孔工装中应用十分广泛。

  建模过程中,正六面体的构建逻辑是所有拉伸特征的基础,选定一个基准平面绘制正方形草图,给定拉伸深度即可生成实体,通过修改拔模角度可快速衍生出棱台类结构,通过对棱边做倒圆角、倒斜角处理可适配不同的装配过渡需求,通过抽壳命令可生成箱类、盒类零件的基础基体。做设备的安全防护外罩设计时,会以正六面体为基础框架,在对应面开设观察窗、操作门、走线孔的安装位,依托正六面体规整的外形,防护板的下料尺寸可直接通过实体测量获取,不需要额外展开计算,能有效缩短钣金件的下料加工周期。做仓储货架的货位规划时,标准正六面体的占位可模拟标准货箱的存储边界,通过阵列排布快速计算单排货架的最大存储容量,核对货架层板的承重分布是否均匀,避免出现局部过载导致的层板变形问题。

  在安装边界核对环节,正六面体的正交棱边可作为尺寸标注的基准参照,从同一个顶点出发标注三个方向的尺寸,能避免基准不统一导致的加工误差,做零部件的装配配合时,正六面体的平面配合是最基础的重合约束,配合面的平面度公差直接决定整个装配体的装配精度,比如在直线导轨的安装底座设计中,底座的安装基准面就是正六面体的一个加工平面,平面度公差控制在0.02mm以内才能保证导轨运行时的直线度,不会出现滑块卡滞、磨损过快的问题。做3D打印的样件验证时,正六面体是最常用的校准样件,通过打印标准尺寸的正六面体测量其长宽高的实际偏差,可快速校准打印机的步进电机参数、挤出量参数,保证后续打印的复杂零件尺寸精度符合要求。
