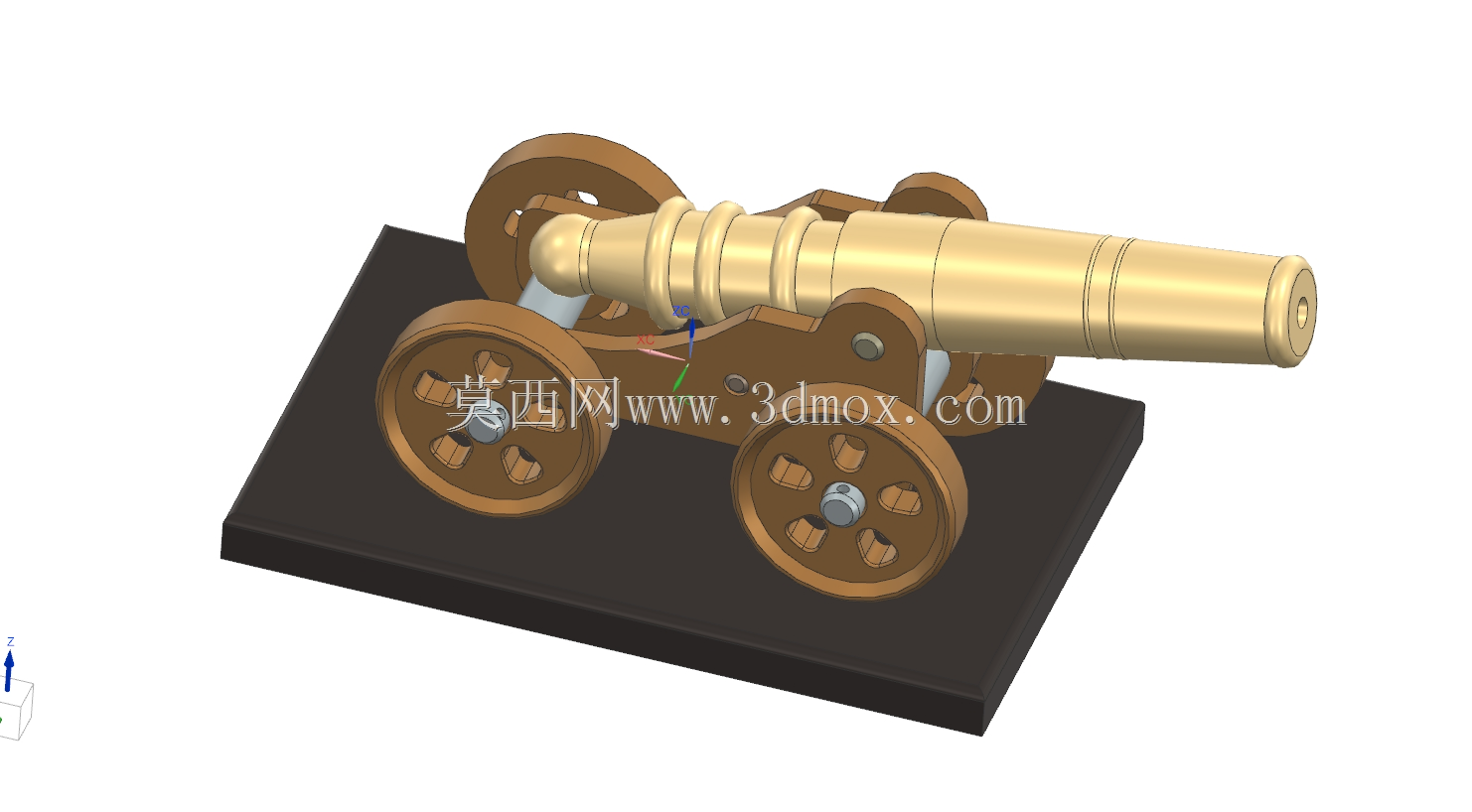

复古轮式古炮工艺摆件结构设计

　　这款复古轮式古炮结构设计，核心定位是工艺装饰类机械摆件，区别于实战类古兵器复刻，在结构还原度与工艺适配性上做了针对性平衡。从实际应用场景来看，这类结构可适配文创展陈、桌面工艺装饰、机械科普教具等多个场景，既可以作为工业风空间的陈设单品，也能作为机械结构认知的教学演示载体，拆解展示早期轮式火炮的架体、炮身、轮组的配合逻辑。

　　从功能特性来看，设计上保留了古炮的核心结构特征：炮身采用多段阶梯式柱体结构，还原了老式前膛炮的炮口加厚段、药室加强段的外形特征，表面做了仿黄铜金属质感的结构处理，没有冗余的装饰纹路，靠柱体直径变化形成层次；炮架部分采用双侧板式支撑结构，炮身与架体通过销轴式结构连接，预留了俯仰调节的转动间隙，可模拟火炮的俯仰角度调整动作，架体上的轮轴孔位做了同轴度公差约束，保证四个轮子转动时无卡滞；轮组采用辐条式结构，轮缘做了加厚处理，还原了老式木轮包边的结构特征，轮心位置设置了轴套结构，降低轮体转动时的磨损。底座采用矩形平板结构，边缘做了倒角处理，既保证摆件放置时的稳定性，也避免尖锐棱角带来的磕碰风险，底座与炮架之间通过定位凸台配合，安装时无需额外调整即可保证炮架居中放置，不会出现偏移歪斜的问题。

　　设计思路上，没有完全照搬史料中的古炮尺寸比例，而是针对摆件的使用场景做了尺寸优化：整体外轮廓控制在适合桌面摆放的范围，炮身长度与底座长度比例控制在1.2:1左右，轮组直径与炮身直径比例控制在2.5:1，既保证视觉上的协调感，也避免整体结构头重脚轻。结构建模时，所有配合面都做了公差预留，比如炮身与架体的转动配合间隙控制在0.1mm，轮轴与轮孔的配合间隙控制在0.08mm，既保证活动部件动作顺畅，也不会出现松垮晃动的问题。材质分配上，炮身部分模拟黄铜金属质感，炮架与轮组模拟深色木质或铸铁质感，底座模拟深色石材或实木质感，不同部件的质感区分明确，无需额外上色即可呈现较好的视觉效果。

　　从安装边界来看，底座底部为全平面结构，可直接放置在水平台面上，无需额外固定结构，整体重心落在底座中心区域，即使炮身调整到最大俯仰角度，重心投影也不会超出底座边界，不会出现倾翻问题。所有活动部件的转动范围都做了限位设计，炮身俯仰角度范围控制在-5°到20°之间，轮组转动无角度限制但不会从轴上脱出，避免小零件脱落的风险。结构上没有易损的薄壁结构，所有受力部位比如炮架与炮身的连接位置、轮轴位置都做了加厚处理，日常拿取摆放时不会出现结构断裂问题。对于三维建模从业者来说，这个结构的建模逻辑覆盖了回转体建模、装配约束、公差配合、重心校核等多个常用机械设计知识点，既可以作为复古机械结构的练习案例，也可以在其基础上调整尺寸比例、更换材质方案，衍生出不同风格的工艺摆件设计。
