立式脚踏按压式应急消毒喷淋装置结构

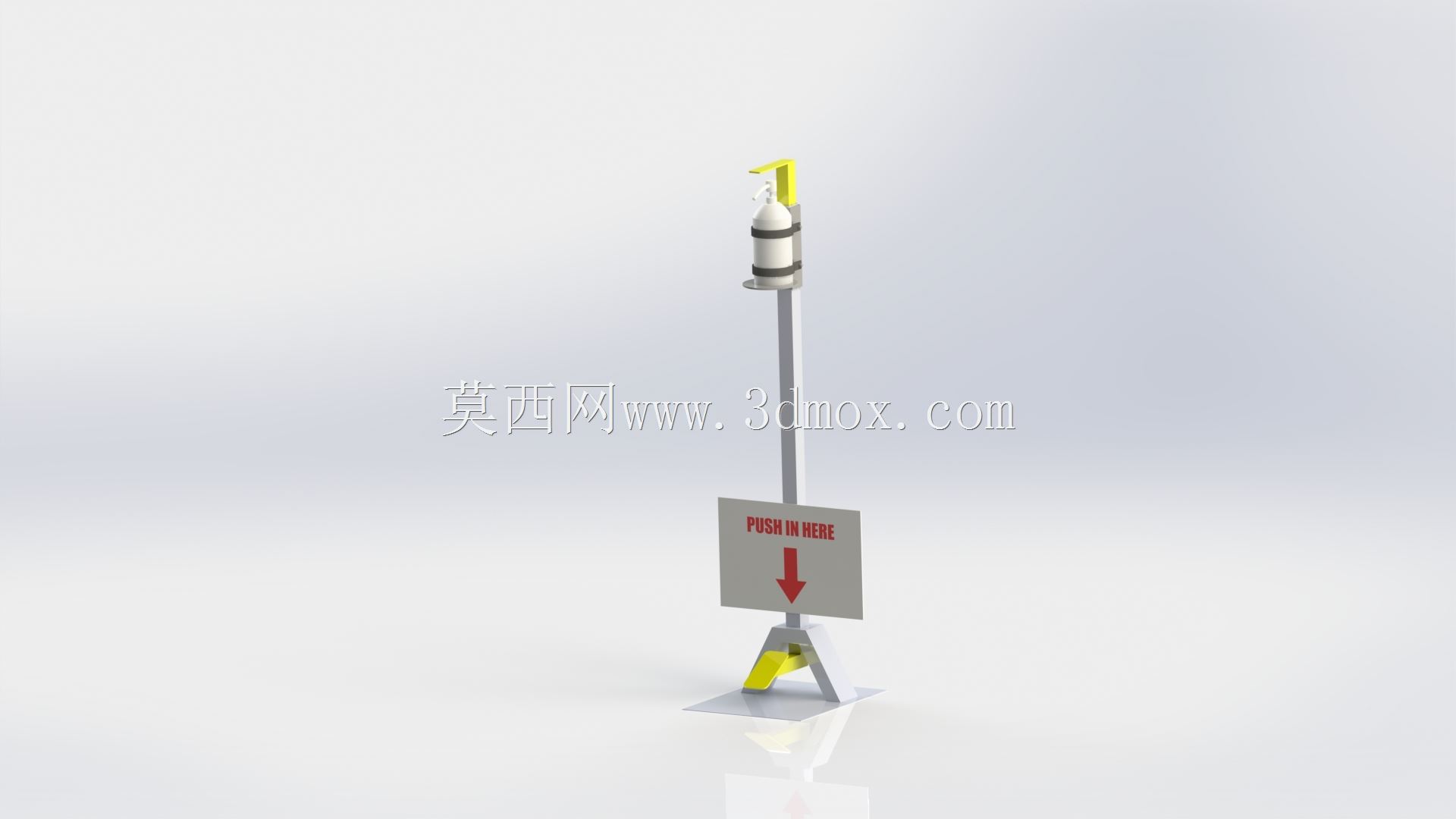

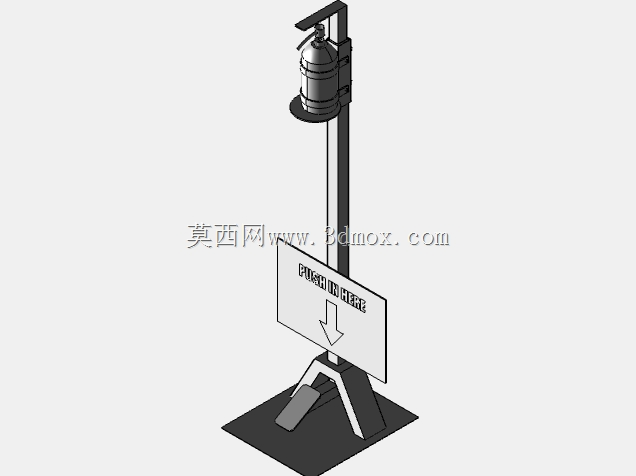

　　从结构组成来看，整套装置分为三个核心功能段：底部是带稳定支撑脚的脚踏触发单元，采用三角支撑的落地底座，底座边缘做了15度的外翻折边，单脚踩踏的受力区域做了防滑纹理冲压，踩踏行程控制在25mm，触发力设置在15N到20N区间，适配不同体重人群的踩踏力度，不会出现轻踩不触发、重踩结构变形的问题；中部是立式支撑立柱，采用薄壁方管型材焊接成型，立柱内部预留了消毒管路的走线空间，同时在立柱中部设置了醒目的操作提示标识安装位，标识牌采用倾斜15度的安装角度，正对人员行进方向，无需刻意抬头即可看到操作提示，标识牌上的箭头直接指向底部踩踏区域，降低初次使用的学习成本；顶部是消毒介质存储与喷淋单元，储液罐采用快拆式卡扣固定在立柱顶端，储液罐容量设置为2L，按照单次喷淋1ml的用量计算，满罐状态可支持2000次左右的消杀使用，喷淋头采用广角雾化结构，喷淋覆盖范围直径可达300mm，能够完整覆盖成年人手部撑开的消杀区域，同时喷淋头做了角度微调结构，可根据实际安装场景的人员身高情况，上下调整10度的喷淋角度，避免喷淋液飞溅到使用者衣物上。这套立式脚踏按压式消毒装置的三维结构，核心适配公共区域入口、生产车间动线节点、商超出入口这类人员高频通行的消杀场景，区别于常见的手按式消毒点位，整套结构完全规避手部接触操作的交叉污染风险，所有触发动作都通过底部脚踏结构完成，使用者无需抬手触碰设备任何部位，即可完成手部或随身物品的表面消毒喷淋。

　　在设计思路上，整套结构优先考虑无接触操作的可靠性，脚踏触发结构采用纯机械连杆传动，没有内置电子元件，不需要外接电源即可工作，适配没有供电条件的户外卡口、临时防疫点位的使用需求，连杆传动的关节处都做了自润滑衬套镶嵌，长期户外使用也不会出现卡顿、锈蚀导致的触发失效问题。安装边界方面，整套装置落地后的总高度为1250mm，底座的支撑范围为300mm*300mm，安装时只需要保证地面平整度误差不超过5mm即可稳定放置，不需要打膨胀螺丝固定，可根据点位消杀需求随时移动位置，临时布设的场景下，单人即可完成搬运与布设，不需要额外的安装工具。

　　结构细节上，储液罐的加注口设置在罐体侧面，加注时不需要将罐体从支架上拆下，打开侧面的密封旋盖即可补充消毒介质，加注口配备了透气塞，避免喷淋过程中罐内形成负压导致出液不畅；脚踏板的回位采用内置弹簧结构，弹簧做了镀锌防锈处理，松开脚踏后可自动回位切断喷淋，不会出现漏液、持续喷淋的浪费问题；立柱底部与底座的连接位置做了加强筋焊接，能够承受侧向100N的推力不会倾倒，避免人员误碰导致设备侧翻。

　　实际使用场景中，这类装置可独立布设，也可多台组合沿通道两侧排布，适配大流量人员通行的快速消杀需求，相比壁挂式消毒设备，不需要依托墙体安装，场地适配性更强，相比台式消毒设备，立式结构的高度更符合成年人站立操作的人机工程学尺寸，不需要弯腰操作，长时间布设使用也不会出现使用者操作疲劳的问题。整套结构的所有外露钣金件都做了喷塑处理，可适配户外日晒雨淋的使用环境，储液罐采用耐消毒介质腐蚀的PP材质，长期盛装含氯、酒精类消毒介质也不会出现材质开裂、溶出的问题，喷淋管路采用耐腐硅胶管，连接位置都做了快插接头设计，后期维护更换管路不需要专用工具，徒手即可完成拆装更换。
