医疗床护栏配套小桌板固定连接支架

　　在临床护理场景中，卧床患者的日常进食、物品放置、简单医护操作都需要依托床边小桌完成，常规床边桌多为落地式结构，不仅占用床周通行空间，在护理人员进行翻身、换药等操作时还需要频繁挪动，极易磕碰床旁监护、输液设备，存在不小的使用隐患。这款固定支架正是为解决这类痛点设计，直接将小桌板挂载在医疗床两侧的安全护栏横杆上，无需额外落地支撑结构，能最大化释放床周的操作空间，适配多数常规配置管状护栏的医用护理床使用。

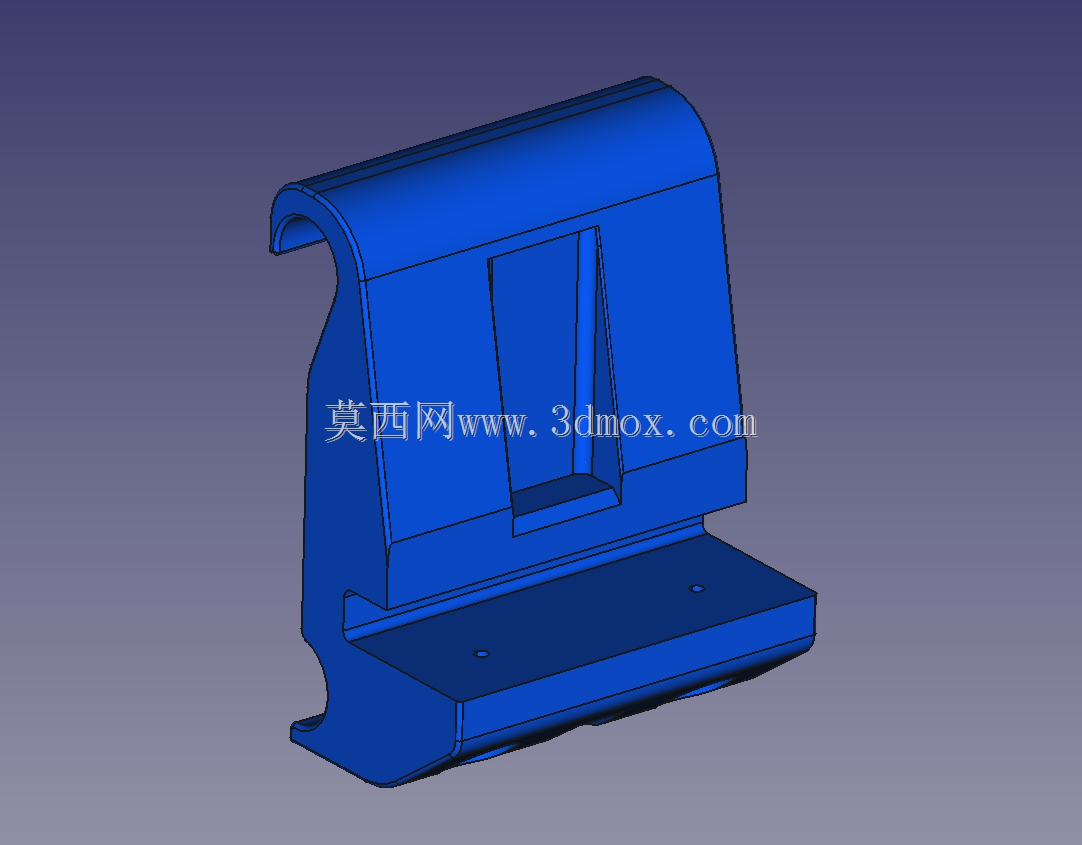

　　从结构设计逻辑来看，支架上部采用了开口式抱合挂钩结构，挂钩内侧做了与护栏圆管外径匹配的圆弧过渡，不需要额外的锁紧螺栓即可快速卡入水平布置的护栏横杆，挂钩的开口尺寸经过反复校核，既保证卡入后不会因日常使用的晃动出现松脱，又能在需要调整桌板位置时，稍用力即可沿横杆轴向滑动移位，兼顾固定可靠性与位置调节灵活性。支架下部为水平承载托板结构，托板表面预留了两个沉头安装孔，安装时可将12mm厚度的多层胶合板桌板卡入托板上方的定位凹槽内，再通过木螺钉从托板底部向上穿入拧紧，即可完成桌板与支架的刚性连接，沉头孔的设计能保证螺钉头部完全埋入托板内部，不会突出表面刮蹭床品或患者衣物。

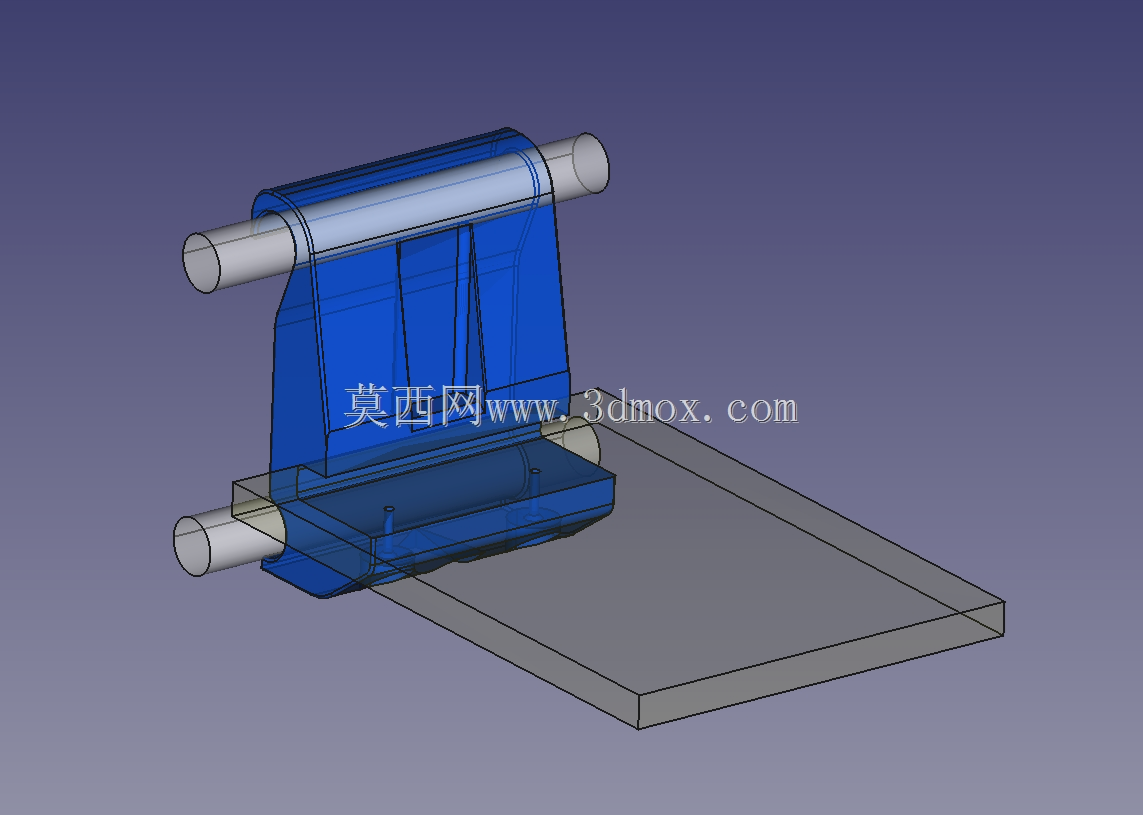

　　安装边界方面，该支架适配的护栏横杆为直径20mm的标准圆管，同一侧桌板需要配套两个支架共同承载，两个支架的安装中心距固定为100mm，安装时只需先将两个支架分别卡入对应位置的护栏横杆，调整好水平度后再将桌板卡入凹槽锁付螺钉即可，整个安装过程不需要额外的专用工具，徒手配合普通十字螺丝刀即可完成。支架整体采用一体化弯折成型结构，中部设置了三角形加强筋连接上部挂钩与下部托板，能有效承载桌板放置物品时产生的下压力，避免长期使用出现托板下垂变形的问题，挂钩与护栏接触的位置做了微小的圆角钝化处理，不会刮伤护栏表面的喷塑保护层，也不会在卡入拆卸时产生尖锐的摩擦异响。

　　在实际使用场景中，挂载完成的桌板可随护栏的升降同步调整高度，不需要单独调整桌板支撑结构，当不需要使用桌板时，可直接将支架连同桌板整体从护栏上取下，不会在床体上残留突出的安装结构，避免磕碰过往人员。相较于传统的旋紧式夹持支架，这种卡入式结构没有外露的调节旋钮，不会在使用过程中因旋钮剐蹭导致患者皮肤刮伤，也不存在旋钮松动导致桌板倾斜坠落的风险，结构可靠性更高，日常清洁消毒也更方便，没有复杂的缝隙死角，使用含氯消毒剂擦拭即可完成表面消杀，符合医用场景的卫生要求。

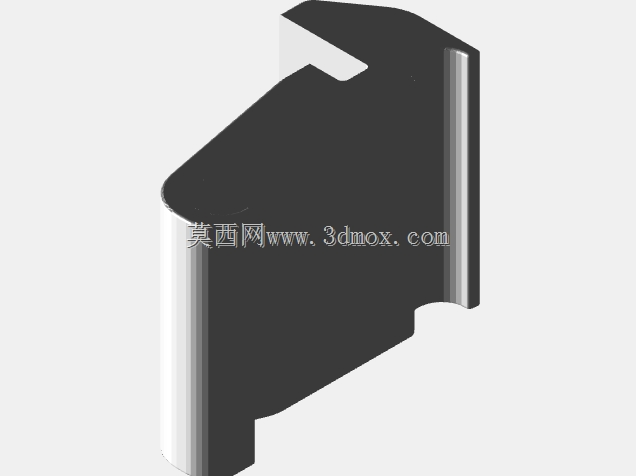

　　从建模细节来看，整个支架的壁厚均匀，所有棱角位置都做了R1以上的圆角过渡，没有尖锐的直角边，在生产环节无论是采用注塑成型还是钣金冲压工艺，都具备良好的工艺可行性，不需要额外做结构改模。托板上的凹槽深度经过测算，刚好能容纳12mm厚的胶合板边缘，卡入后桌板不会出现前后方向的窜动，配合底部的螺钉锁付，即使桌板上放置3kg以内的餐食、水杯、病历本等物品，也不会出现倾斜或滑落的情况，完全能满足日常护理场景的使用需求。
