可调式活动扳手机械结构三维设计

　　在设备运维、机械装配、五金加工等一线作业场景中，活动扳手是普及率最高的手动夹持类工具之一，区别于固定开口的呆扳手，它的核心优势在于可通过调节蜗轮组件改变开口尺寸，适配不同规格的螺栓、螺母等紧固件，无需携带多把固定尺寸扳手即可完成多数常规拆装作业，大幅降低现场工具携带负担。

　　从实际使用场景来看，这类工具的应用覆盖范围极广，小到民用家电拆装、家用五金维修，大到工业产线设备维保、管道阀门安装、工程机械现场检修，都能看到它的身影。尤其是在紧固件规格繁杂、作业空间受限的现场，不需要频繁更换工具，仅靠单把活动扳手就能适配一定尺寸区间内的多种六角、方头紧固件，作业灵活性远高于固定开口扳手。

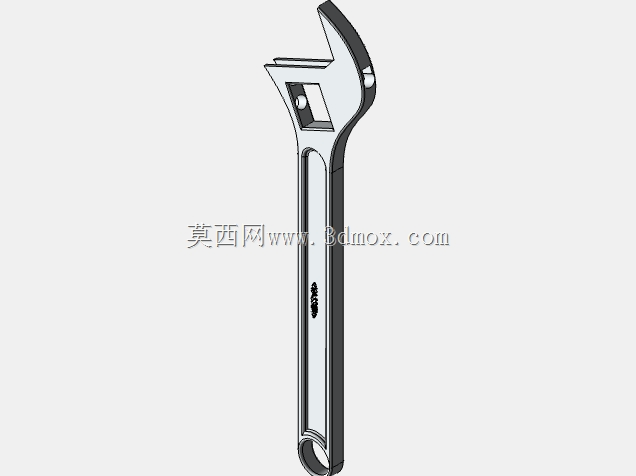

　　本次设计的活动扳手结构，整体围绕手动施力的受力特性做结构优化，整体分为固定钳身、活动钳口、调节蜗轮、蜗杆轴、手柄几个核心部分。固定钳身与手柄为一体化结构设计，材质选用常规铬钒钢对应的结构参数做建模参考，钳身头部的固定钳口与活动钳口配合形成夹持面，两个夹持面均做了齿形防滑结构设计，避免拧紧紧固件时出现打滑脱开的问题，减少作业过程中对紧固件棱角的磨损，同时降低施力时滑脱带来的安全隐患。

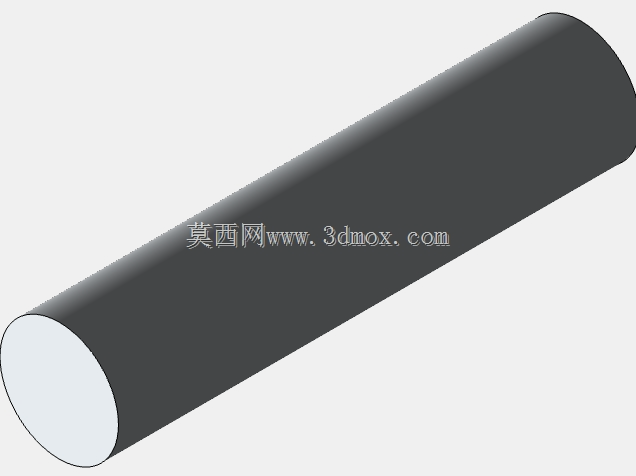

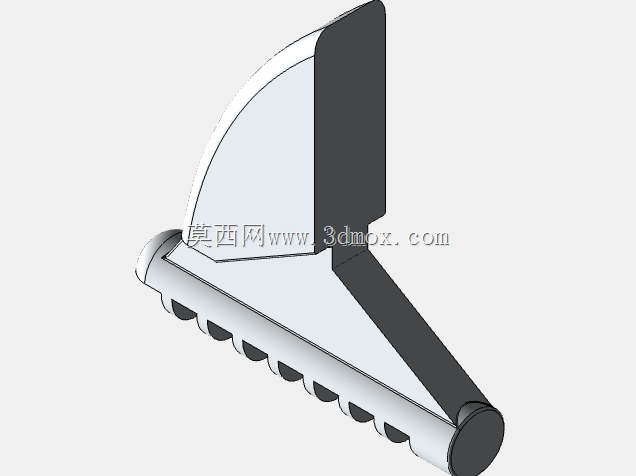

　　活动钳口与钳身头部的导轨槽做滑动配合，通过转动嵌在钳身头部的蜗杆轴，带动活动钳口底部的齿条结构做直线位移，以此实现开口尺寸的无级调节，调节范围覆盖常规M6到M24规格的标准紧固件，满足绝大多数日常拆装作业的尺寸需求。设计过程中对导轨配合面做了间隙优化，既保证活动钳口滑动调节顺畅无卡滞，又避免配合间隙过大导致夹持时出现晃量，防止拧动紧固件时因为钳口错位导致棱角磨圆。

　　手柄部分的长度设计结合了人力施力的力矩特性，针对最大开口尺寸下的拧紧力矩需求做匹配，长度控制在单手握持施力的舒适区间，手柄表面做了防滑纹理结构，避免手上沾有油污时施力打滑。整体外形没有多余的突出结构，能够伸入部分狭窄的装配空间完成作业，安装边界方面，扳手整体最大宽度集中在头部钳身位置，厚度控制在常规手动扳手的标准尺寸范围内，可适配多数设备上紧固件周围的操作空间，不会因为结构过于臃肿无法伸入作业位。

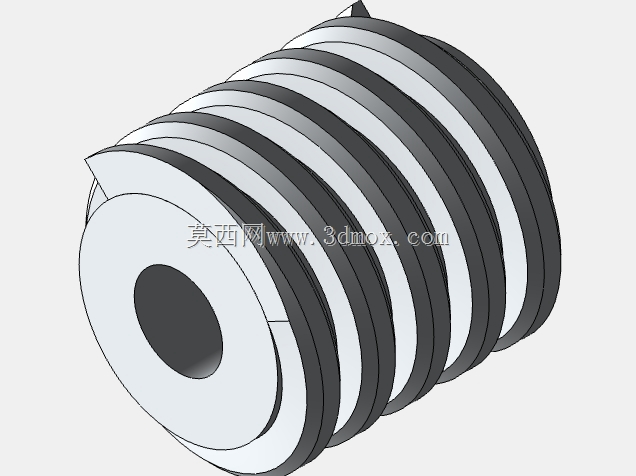

　　从结构可靠性角度，设计时对钳口受力位置做了应力集中规避，钳身与手柄衔接的过渡位置做了圆弧过渡处理，避免大扭矩施力时出现应力断裂的风险；调节蜗杆的齿形参数做了匹配优化，保证调节时的传动手感顺畅，同时在夹持受力时不会出现钳口自行回退滑位的问题，保证作业过程中的夹持稳定性。

　　不同于专用定尺寸扳手，活动扳手的设计核心是通用性与可靠性的平衡，既要有足够宽的尺寸适配范围，又要保证在最大开口状态下夹持受力时结构不会出现变形、断裂，同时还要兼顾长时间握持作业的手感，减少操作疲劳。建模过程中对各个活动部件的配合间隙做了精准还原，可直接用于手动工具的结构演示、工装设计参考，也可作为五金工具类产品设计的结构参考模板，帮助设计人员快速理解可调式夹持工具的传动逻辑与受力结构特点，在后续同类工具改型、优化设计时减少基础结构的建模工作量。
