SC20UU直线轴承箱式滑块结构设计

　　这款SC20UU箱式直线滑块，是直线传动系统里应用极广的导向承载部件，日常在3D打印设备的运动轴、小型自动化点胶机的位移平台、桌面级数控雕刻机的进给机构、包装生产线的短行程往复工位里都能见到它的身影，核心作用是为配套的20mm直径光轴提供低阻力的直线往复运动支撑，同时承担安装面的负载传递，保证运动过程的同轴度与平稳性。从结构设计逻辑来看，整体采用方块式集成壳体设计，没有多余的外置结构，壳体主体采用方正的六面体构型，四个角位预留了贯通的安装沉孔，安装时可以直接从正面穿入螺栓固定在设备的移动台板上，不需要额外设计转接支架，能大幅压缩设备安装空间，适配紧凑布局的小型自动化设备。中心位置的贯通孔是与光轴配合的核心安装位，内部集成的直线轴承单元采用标准20mm内径规格，与光轴配合时采用间隙适配的公差设计，既保证运动过程无卡滞，也能控制径向窜动量在常规传动允许的范围内，满足普通工况下的运动精度要求。壳体的侧面做了局部的切边处理，并非完整的直角方块，这个设计一方面是减少壳体整体重量，降低运动过程中的惯性负载，另一方面也能在多滑块并排安装时预留出相邻部件的避让空间，避免安装时出现结构干涉。

　　从安装边界来看，这款滑块的整体外形为规整方块，安装孔位采用对称分布设计，四个安装孔的中心距遵循行业通用的安装尺寸规范，不需要单独定制安装板，直接匹配市面上标准的20mm光轴配套安装座即可使用，设备改造替换时可以直接互换同规格的其他品牌滑块，不需要重新加工安装位，能大幅缩短设备维护的换型时间。在实际工况应用中，这款滑块适合水平安装的轻负载直线运动场景，比如3D打印机的X轴、Y轴运动平台，单滑块可以承载数公斤的运动负载，成对使用时可以承载更大的台面负载，运动过程中因为内置的直线轴承采用滚珠循环结构，运行阻力小，长时间往复运动也不会出现明显的卡顿，配合光轴使用时不需要复杂的润滑维护，定期补充少量润滑脂即可保证长期运行的稳定性。

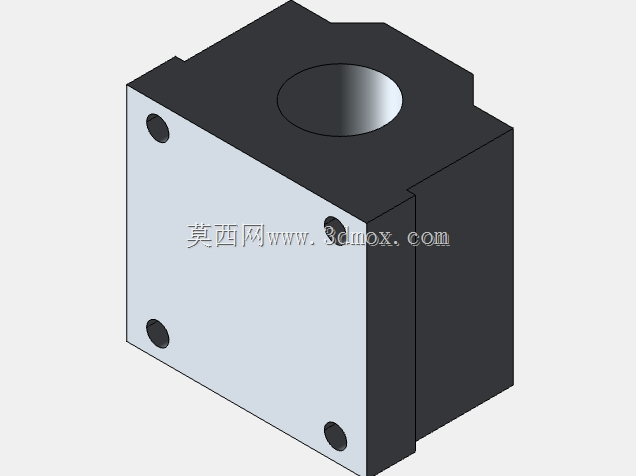

　　设计这款滑块的三维模型时，重点还原了壳体的安装孔位尺寸、中心轴承孔的配合公差、以及壳体外部的切边避让结构，建模过程中对安装沉孔的深度、孔位的同轴度都做了参数化约束，方便设计人员在做设备整体布局时直接调用模型，不需要反复核对安装尺寸，能直接在装配体里验证滑块与周边结构的干涉情况，提前排查安装时可能出现的空间冲突问题。不同于开口型直线滑块，这款箱式封闭结构的滑块整体刚性更好，在承受一定的偏载时不容易出现变形，适合运动行程不太长、负载方向垂直于安装面的工况，比如小型检测设备的探头升降机构、流水线的挡料工位往复机构，都可以选用这款滑块作为导向部件。

　　在选型匹配时，只需要确认配套光轴的直径为20mm，安装台面的预留空间满足滑块的外形尺寸要求，安装螺栓的规格与沉孔尺寸匹配即可，不需要做额外的结构修改，对于快速搭建小型自动化设备的原型机来说，这类标准件的三维模型可以直接调用，能大幅缩短整体设计周期，减少标准件建模的重复工作量。模型同时还原了滑块外部的细节特征，包括壳体表面的分型线、安装孔的倒角细节，在做设备渲染或者装配动画时，可以直接使用，不需要再做额外的外观处理。
