三种长度规格板墙挂装挂钩结构设计

　　这套挂装构件主要适配槽板式板墙安装场景，在零售终端的货品陈列、家用墙面收纳、工装工位的工具挂放等场景中都有广泛应用，区别于传统打孔固定的挂钩，这类依托板墙槽位安装的构件无需对墙面做破坏性开孔，调整位置时只需要沿槽道滑动即可重新定位，适配频繁调整陈列布局的使用需求。

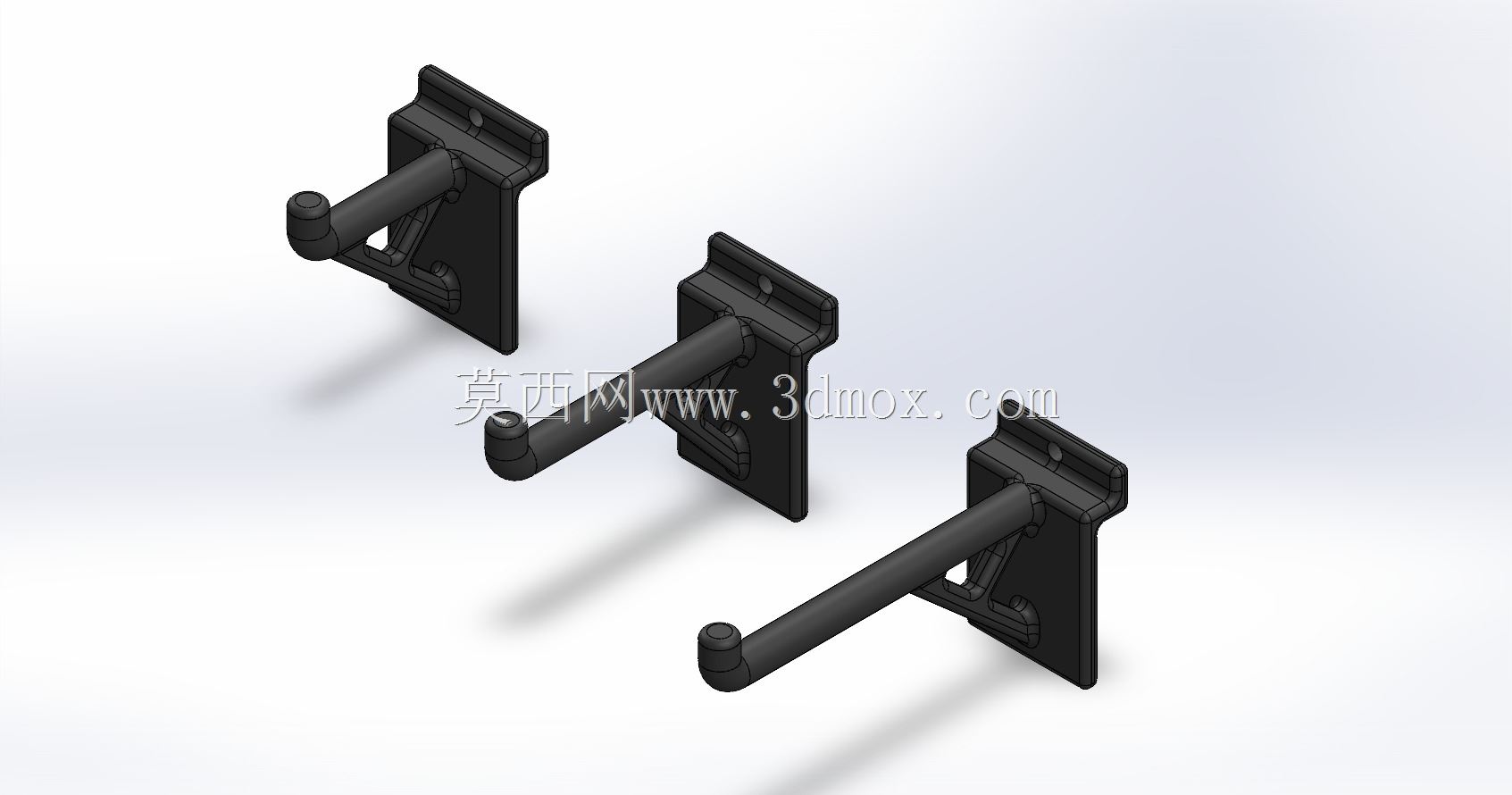

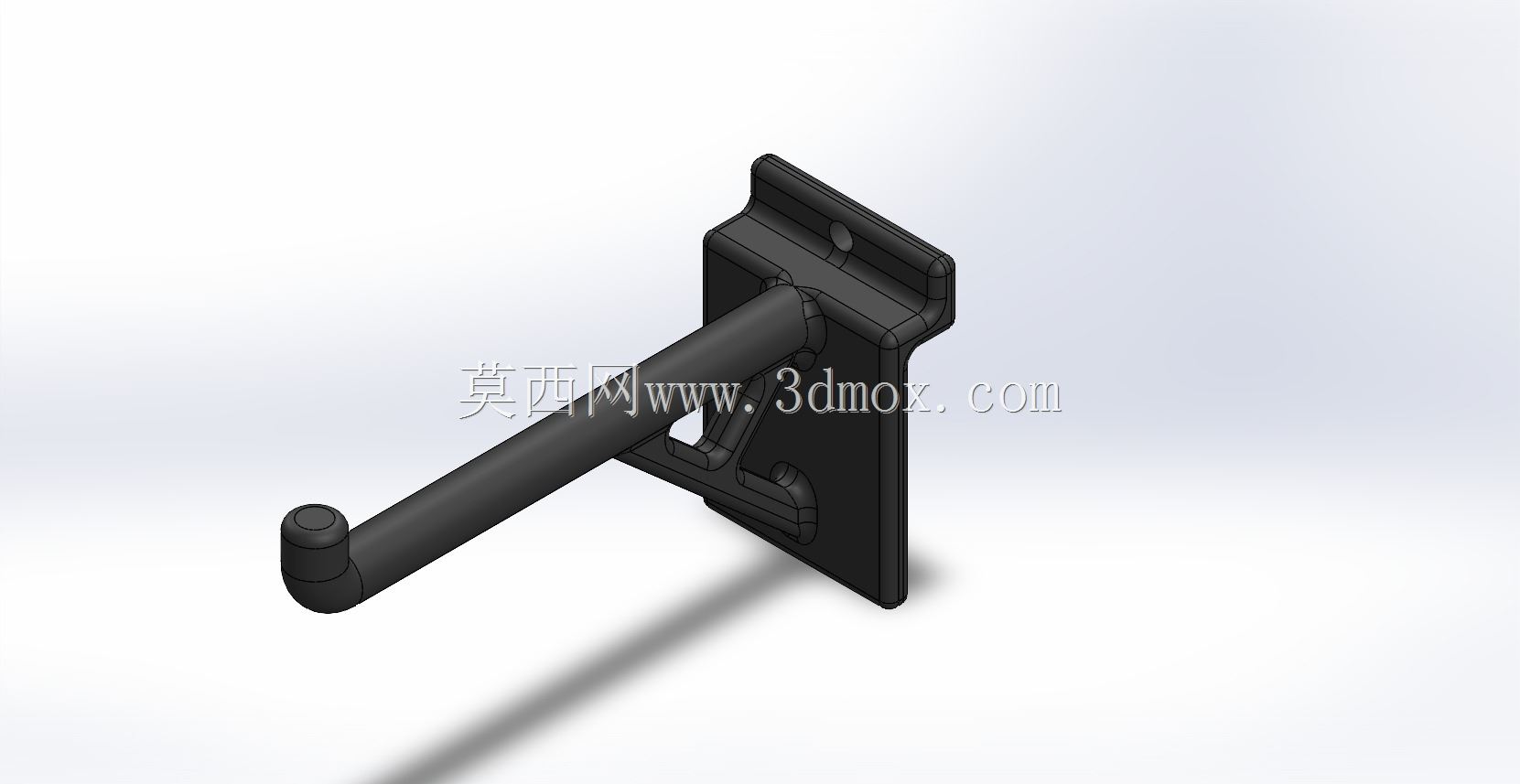

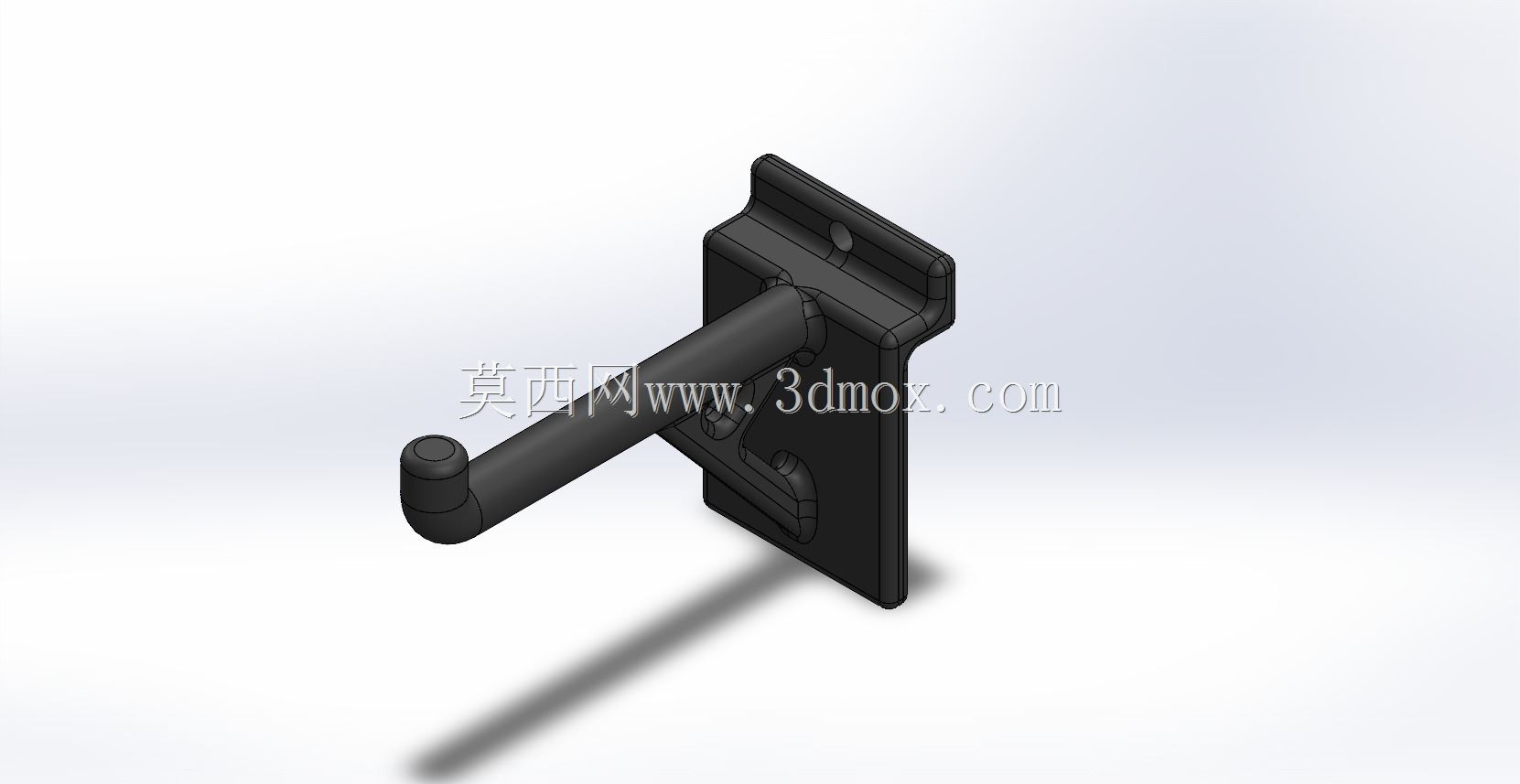

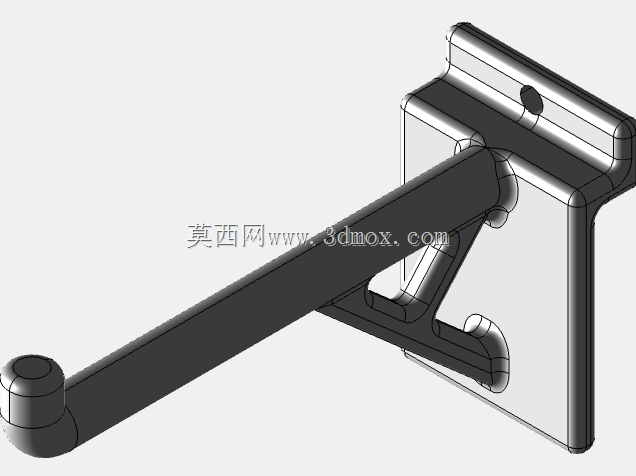

　　从结构设计来看，整套构件包含三种不同伸出长度的挂钩规格，分别对应50mm、75mm、100mm的伸出尺寸，不同长度可适配不同悬挂物的深度需求：短尺寸款适合悬挂轻薄的袋装货品、小型工具、配饰类物件，不会因为伸出过长占用过多通行空间；中尺寸款可适配常规衣架、中型包装货品的悬挂，平衡承重与空间占用；长尺寸款则可悬挂深度较大的盒装物件、重型工具、成组挂放的货品，满足大尺寸物件的挂放需求。

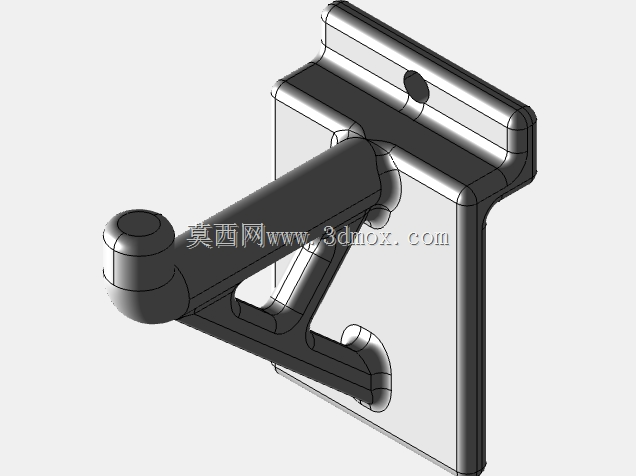

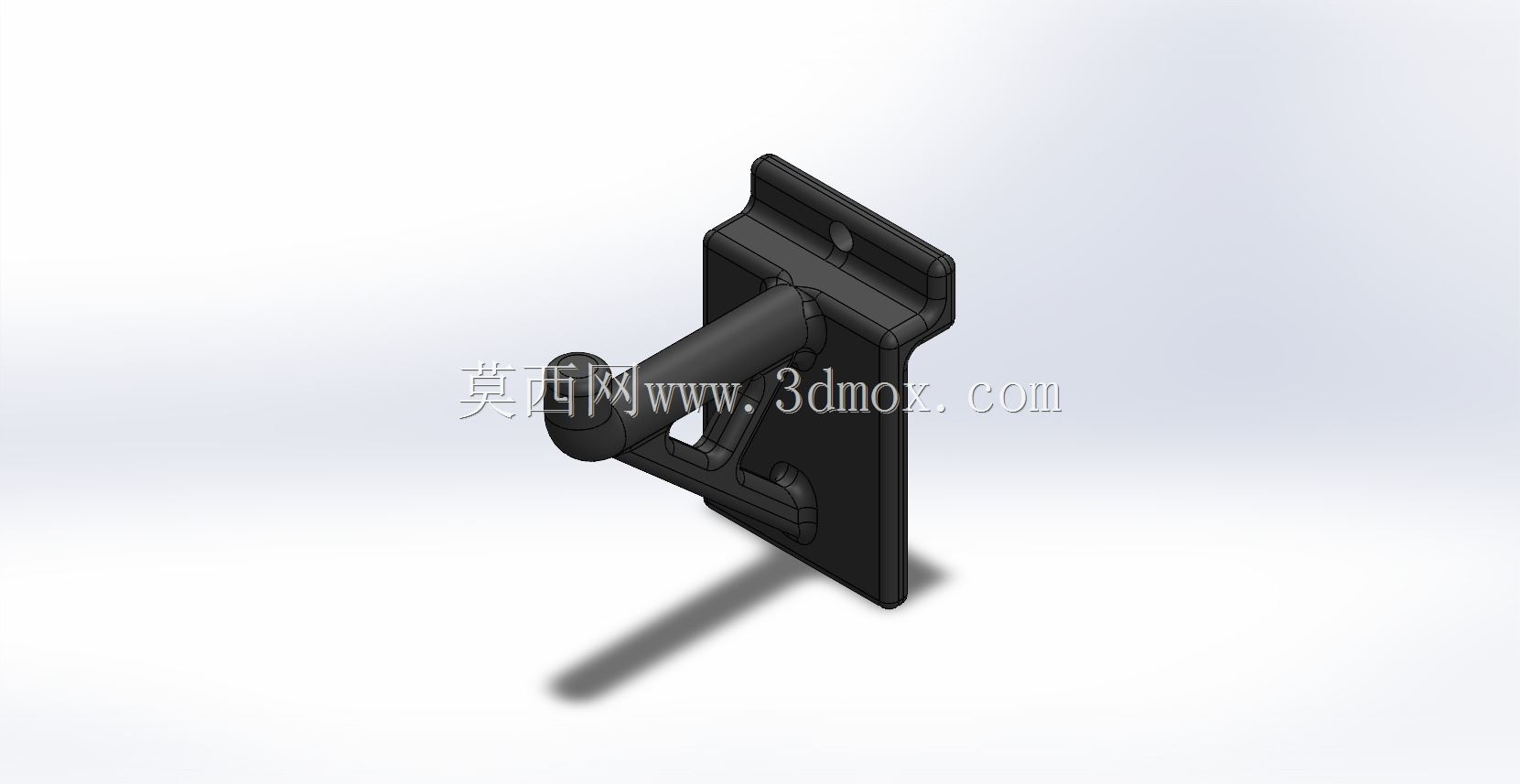

　　构件的安装端采用与板墙槽位匹配的卡接结构，安装时将背部的卡条对准板墙的横向槽道推入即可完成固定，卡接位置做了限位止退设计，悬挂重物时不会从槽道中脱出，同时背部的贴合面做了平面度处理，安装后与板墙表面完全贴合，不会出现倾斜、晃动的问题。挂钩的承力臂采用截面渐变的加强结构，从安装端到挂钩末端截面逐步收窄，在保证整体承重强度的前提下减少材料用量，承力臂下方设置了三角形加强筋，连接安装座与承力臂，抵消悬挂重物时产生的弯矩，避免长期承重出现臂体下弯变形的问题。

　　挂钩的末端做了向上的圆弧翻边处理，悬挂物件时可以防止物件从挂钩端部滑落，翻边位置做了圆角过渡，不会划伤悬挂的货品或者取用人员的手部，安装座的四个边角也都做了倒角处理，避免安装调整时划伤操作人员。整套构件的安装边界完全适配标准槽板的槽距规格，不需要额外的安装配件，徒手即可完成拆装调整，单支挂钩的承重可满足日常零售陈列、家用收纳、工位工具挂放的常规载荷需求，不会出现过载断裂的问题。

　　在实际选型应用中，可根据悬挂物件的重量、深度选择对应长度的挂钩，搭配使用时可根据陈列需求灵活排布不同长度挂钩的位置，实现错落有致的陈列效果，相比固定长度的挂装构件，这种多规格组合的设计可以覆盖更多场景的使用需求，不需要针对不同悬挂物单独开模制作配套挂具，降低了配套成本。结构建模过程中对卡接位置的配合公差做了精准控制，既保证安装时可以顺畅推入槽道，又不会因为配合间隙过大出现挂装后晃动的问题，加强筋的厚度与承力臂的壁厚做了等强度匹配，避免出现应力集中导致的局部断裂问题，所有外露的棱边都做了圆角处理，符合五金配件的安全设计要求。
