F-18战斗机无粘流场CFD仿真分析模型

　　在航空航天工程的气动性能研发环节，无粘流场仿真始终是飞行器方案迭代阶段的核心分析手段，本次针对F-18战斗机搭建的无粘CFD分析模型，主要服务于飞行器初步气动布局选型、跨音速飞行段阻力特性预判、操纵面偏转前期流场趋势验证等工程场景，能够在方案初期快速剥离粘性附面层的复杂干扰，以极低的计算资源消耗获取机身核心区域的压力分布、激波位置、整体气动系数变化趋势，为后续带粘仿真、风洞试验提供前置数据参考，大幅缩短气动方案的迭代周期。

　　从实际工程用途来看，这类无粘CFD模型并不直接输出最终的工程可用气动数据，而是承担方案筛选的核心作用——在飞行器设计的早期阶段，设计团队往往会同步推进数十种不同边条后掠角、机翼弯度、垂尾安装位置的布局方案，如果每一种方案都直接开展带粘湍流仿真甚至风洞试验，会产生极高的时间与资源成本，而无粘模型可以快速过滤掉气动特性存在明显缺陷的方案，比如跨音速段波阻突增幅度过大、边条涡生成位置偏离设计区间、机身横截面压力梯度过大等问题，仅保留气动趋势符合设计预期的方案进入下一阶段的精细化分析，这也是航空工业领域飞行器预研阶段的通用工程流程。

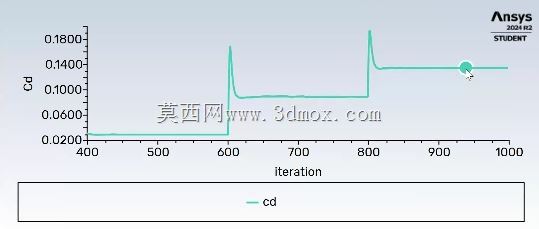

　　该模型的功能特性完全围绕无粘流场的计算需求搭建，计算域的边界设置严格匹配无粘欧拉方程的求解要求，远场边界采用无反射特征边界条件，避免计算域边界的数值反射干扰机身周围的流场计算结果；机身表面采用无穿透滑移边界条件，贴合无粘流假设下流体与固体表面无切向力的物理特性；求解过程中耦合了当地时间步长、隐式残差光顺等加速收敛手段，从本次仿真的收敛曲线可以看到，阻力系数Cd在迭代到600步、800步附近出现两次明显的数值跳变，这是跨音速段流场中激波位置随迭代推进发生调整的典型特征，当迭代步数超过900步后，Cd值稳定在0.135左右的区间小幅波动，满足工程上无粘仿真的残差收敛判定标准，能够输出稳定可信的初步气动系数结果。

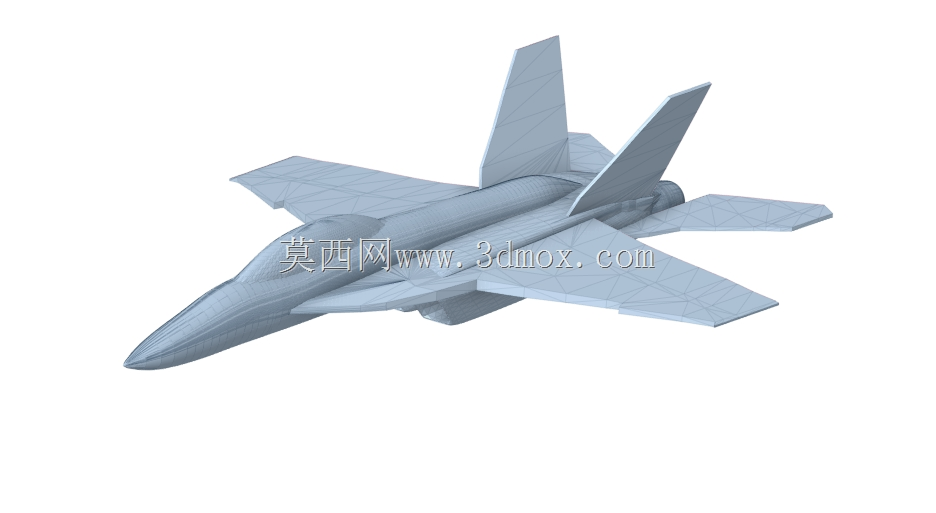

　　在设计思路上，该模型没有追求全细节的几何还原，而是针对无粘流仿真的需求做了针对性的几何简化：省略了机身上的细小凸起、天线、维护口盖等对整体流场影响极小的细节特征，避免这些小尺寸结构生成质量过差的网格，拉低整体计算的稳定性；对机翼前缘、边条与机身的过渡区域、垂尾与机身的连接区域做了几何光顺处理，避免尖锐的几何拐角在无粘计算中产生非物理的数值涡，干扰对流场整体趋势的判断；网格划分采用了结构化六面体网格为主、机身近场区域局部加密的策略，在激波可能出现的机翼上表面、机身后体区域加密网格层级，既保证了激波捕捉的精度，又控制了整体网格量，适配学生版求解器的计算能力上限，让普通工程人员不需要超算资源就能完成仿真计算。

　　从安装边界与尺寸适配的角度来说，这类CFD模型的“安装边界”本质是计算域的尺寸设置规范，该模型的计算域设置严格遵循航空航天CFD仿真的通用规范：以战斗机的机身长度为特征长度L，计算域入口距离机头的距离为5L，出口距离机尾的距离为15L，计算域上下、左右边界距离机身轴线的距离均为10L，这个尺寸设置能够保证远场边界不会对机身周围的流场产生约束效应，模拟飞行器在无限大气中的飞行状态；同时模型的坐标系设置完全对齐航空领域的通用规范，x轴沿机身轴线指向机尾，y轴沿机翼展向指向右侧机翼，z轴垂直向上，方便后续将仿真结果与风洞试验数据、飞行实测数据做坐标系对齐对比，不需要额外做坐标转换处理。

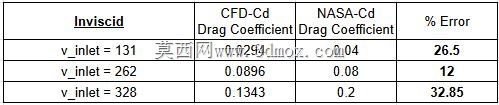

　　在实际工程应用中，这类无粘仿真模型的输出结果还有着明确的使用边界：它能够准确捕捉激波的位置与强度变化趋势、机身整体的升力线斜率、波阻的变化规律，但是无法模拟附面层分离、湍流耗散、摩擦阻力等粘性主导的流动现象，所以它的计算结果通常会比实际飞行的阻力系数偏低，升力线斜率偏高，在使用时需要根据同类型战机的仿真与试验数据做经验系数修正，不能直接作为最终的气动设计依据。很多刚接触航空CFD的工程师容易忽略无粘模型的适用边界，直接用无粘计算的结果指导结构设计，往往会出现起落架舱门区域强度设计不足、操纵面舵效预判偏差等问题，这也是在使用这类模型时需要特别注意的工程要点。

　　另外，该模型的求解设置还考虑了跨音速飞行工况的特殊性，在来流马赫数0.8-1.2的典型跨音速作战区间，无粘计算能够清晰捕捉到机翼上表面的局部激波随马赫数升高的移动规律，这对于判断战机的跨音速阻力发散特性有着重要的参考价值——当激波位置随马赫数升高快速后移时，往往意味着波阻会出现突增，对应的飞行马赫数就是阻力发散马赫数，这个参数是战斗机高速性能设计的核心指标之一，通过无粘模型快速锁定不同布局方案的阻力发散马赫数区间，能够让设计团队快速筛选出高速性能符合要求的气动布局，避免在性能不达标的方案上浪费过多的研发资源。
