减压阀配套镀金滚轮式阀芯结构

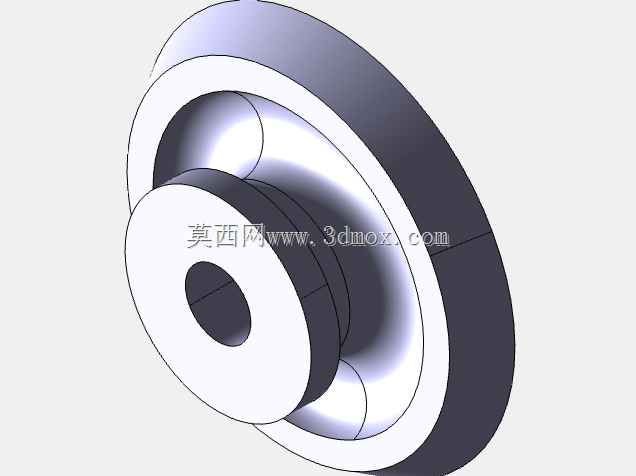

　　在流体输送管网的压力调控环节，减压阀的核心动部件长期承受介质冲刷、压力交变载荷与摩擦损耗，这类带镀金层的滚轮式阀芯构件，是减压阀实现出口压力稳定输出的关键执行零件。不同于常规平面密封的阀芯结构，该构件采用阶梯式同轴回转结构，中心通孔为介质导流与阀杆安装的基准通道，外圆的大直径轮缘作为与阀座密封面配合的承压接触面，中间的阶梯凸台承担限位与导向作用，避免阀芯在往复启闭过程中出现径向偏摆，保证密封副的贴合精度。

　　从实际工况适配角度看，这类镀金构件主要应用在对密封面耐蚀性、耐磨性有较高要求的中低压减压阀产品中，常见于洁净流体输送、精密气动控制、化工小流量介质调压的管路场景。镀金层的设计并非装饰用途，而是利用金质材料化学稳定性强、摩擦系数低的特性，在阀芯与阀座的高频往复接触过程中，减少密封面的粘着磨损与介质腐蚀，尤其适配带有微量腐蚀性的气体、低粘度流体介质工况，避免长期运行后密封面出现点蚀、拉毛问题导致的压力失稳、内漏超标故障。

　　结构设计层面，该构件的同轴度公差是核心管控指标，中心安装孔与外轮缘密封面的同轴度需控制在0.02mm以内，才能保证阀芯在阀腔内升降时，密封面圆周方向受力均匀，不会出现单侧偏磨。轮缘的厚度尺寸经过匹配阀座的密封宽度计算，既要保证足够的承压面积来承受介质压差带来的轴向推力，又要控制运动副的接触面积，降低启闭过程的摩擦阻力，减少调压弹簧的负载冗余。中间的阶梯轴段直径小于密封轮缘，一方面是为了避让阀腔内的导向套结构，预留出介质流动的环隙通道，降低介质流动时对阀芯的径向扰动，另一方面也能减少构件整体重量，提升减压阀的压力响应速度，当进口压力出现波动时，阀芯能快速做出位移调整，稳定出口压力。

　　安装边界上，该构件的中心通孔与阀杆采用小间隙配合，配合间隙控制在0.01-0.03mm之间，既保证阀芯能沿阀杆轴向灵活滑动，又避免间隙过大导致介质中的微小杂质卡入配合面造成动作卡滞。外轮缘的外径尺寸与阀座密封面的内径形成线性密封副，安装时需保证轮缘端面与阀杆轴线的垂直度公差不大于0.015mm，否则会出现密封面局部贴合不严，导致减压阀关闭状态下的内漏量超标。构件的轴向总长度需匹配阀腔的启闭行程，预留出0.5-1mm的超程余量，避免阀杆行程过大时构件与阀腔内部其他结构发生刚性碰撞，损坏镀金密封面。

　　从建模逻辑来看，该构件采用全参数化回转特征构建，所有台阶面的倒角、圆角都经过工艺性优化，密封轮缘的边缘做了0.1mm的微小圆角处理，避免装配时锐边切伤阀座的软密封层，也能减少高压介质流经密封副时的冲蚀磨损。非配合面的粗糙度要求控制在Ra3.2即可，减少不必要的加工成本，而镀金的密封面粗糙度需要达到Ra0.8，保证金层与基体的结合力，同时降低密封面的表面微观不平度，提升密封可靠性。在实际选型替换时，需要重点核对中心通孔直径、外轮缘外径、轴向总长度三个核心安装尺寸，同时确认镀金层的厚度与结合强度指标，匹配实际输送介质的腐蚀特性与工作压力区间，才能保证替换后减压阀的调压精度与使用寿命达到设计要求。
