V型双缸内燃机动力总成结构展示

　　这款V型双缸动力结构的三维建模，核心围绕小排量动力单元的实际落地需求展开，在做结构拆解前首先要明确其适配场景——这类动力单元最早在大排量通勤摩托上普及，后续逐步延伸到小型全地形车、草坪修剪设备、轻型越野作业机械领域，核心诉求是在有限的横向安装空间内，实现比同排量直列双缸更紧凑的布局，同时兼顾低转速区间的扭矩输出特性，适配非道路作业设备频繁启停、负载波动大的使用工况。

　　从结构设计逻辑来看，两个气缸呈V型夹角布置的核心考量，首先是压缩整机的轴向长度，直列双缸的曲轴需要对应两个错开的曲柄销，轴向尺寸会随缸数线性增加，而V型布局下两个气缸共用同一组曲柄连杆机构的安装位，曲轴的轴向长度可以缩短近三分之一，对于摩托这类对横向宽度敏感的载具来说，能给车架、悬挂、散热系统留出更多布置空间。建模过程中还原了夹角选型的工程逻辑：常见的45度夹角更多适配巡航类摩托，这个角度下的点火间隔不均匀，低转速下的排气声浪有辨识度，但一阶振动会更明显，需要额外加装配重平衡轴抵消振动；90度夹角的结构天生平衡特性更好，不需要额外加装大质量平衡块就能抵消大部分一阶往复惯性力，早年的欧系小排量车型、部分轻型作业动力会选用这个角度，缺点是整机宽度会比45度夹角版本稍大，对车架的横向安装空间有一定要求；60度夹角属于折中方案，在振动控制和整机尺寸之间取平衡，部分小型跑车动力会选用这个角度。

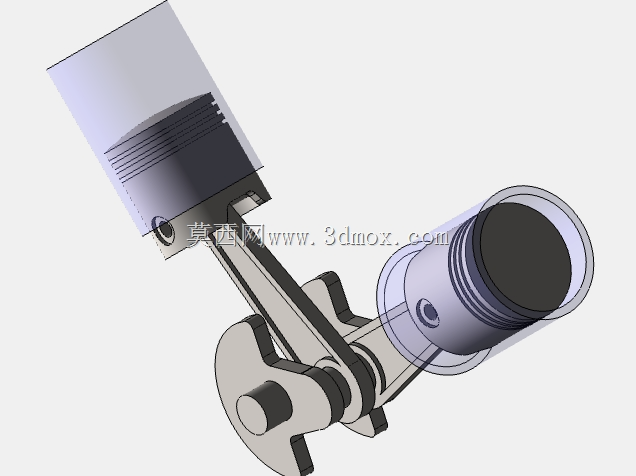

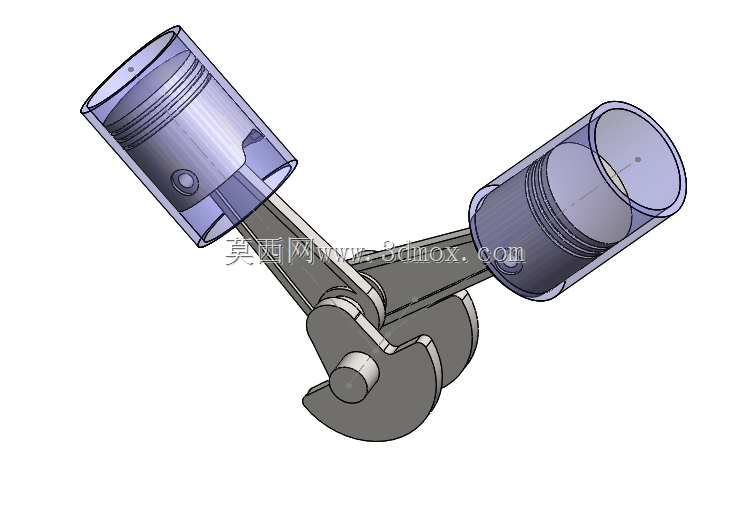

　　模型完整还原了曲柄连杆机构的运动配合关系：两个活塞分别通过活塞销连接对应连杆，连杆大头共同装配在曲轴的同一个曲柄销上，这种共用曲柄销的设计是V型双缸缩短轴向尺寸的核心，建模时需要严格控制连杆大头的宽度公差，两个连杆的端面间隙要控制在合理范围，避免运动过程中出现干涉，同时要保证连杆轴瓦的润滑通道对齐，实际生产中这个位置的润滑油道是从曲轴主轴颈斜向打通到曲柄销位置，模型中也还原了油道的走向逻辑，方便后续做润滑系统的仿真验证。活塞部分还原了环槽的结构细节，三道环槽分别对应两道气环和一道油环，气环负责密封燃烧室的高压燃气，油环负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室造成烧机油问题，活塞裙部做了微椭圆型线设计，实际工作中活塞受热膨胀后会趋近正圆，避免冷态敲缸、热态卡滞的问题。

　　从安装边界来看，这类V型双缸动力的安装点主要分布在曲轴箱的下部和侧部，建模时预留了和车架连接的悬置安装位，悬置点的位置选择经过重心校核，整机的重心落在两个安装点的支撑三角形范围内，避免工作过程中产生额外的倾覆力矩。冷却系统的布置在模型中也有体现，风冷版本的缸体和缸盖上布置了密集的散热鳍片，鳍片的走向顺着车辆行驶的迎风方向，车辆行进时的气流可以顺着鳍片间隙带走热量；如果是液冷版本，缸体和缸盖内部会布置冷却水套，模型中预留了水套的安装空间，以及水泵、节温器的外接管路接口，方便后续做冷却系统的匹配设计。

　　在实际应用场景中，这类动力单元的输出特性偏向低转速大扭矩，非常适配非道路作业设备的需求——比如草坪修剪设备不需要高转速的功率输出，反而需要在刀片遇到杂草阻力时，有足够的扭矩维持转速不熄火；全地形车在越野攀爬时，低转速下的扭矩输出比高转速功率更实用。建模过程中也考虑了不同应用场景的适配性：如果是摩托使用，动力输出端会连接多片式离合器和变速箱，模型预留了离合器的安装法兰面；如果是固定作业设备使用，输出端可以直接连接皮带轮或者联轴器，不需要额外的变速结构，只需要匹配固定转速下的输出扭矩即可。

　　结构设计上还考虑了维护便利性，火花塞的安装位置在两个气缸的夹角中间，日常更换火花塞不需要拆解太多外围部件；气门室盖采用快拆结构，调整气门间隙时只需要拆开室盖就能操作，不需要抬下缸盖；油底壳的放油螺栓布置在最低点，更换机油时可以完全放净旧机油，避免残留的旧机油污染新机油。这些细节在三维模型中都做了对应的结构还原，方便结构设计人员在做整机匹配时，直接参考这些维护空间的预留尺寸，避免后续出现维护操作空间不足的问题。
