带锯床传动主轴结构设计

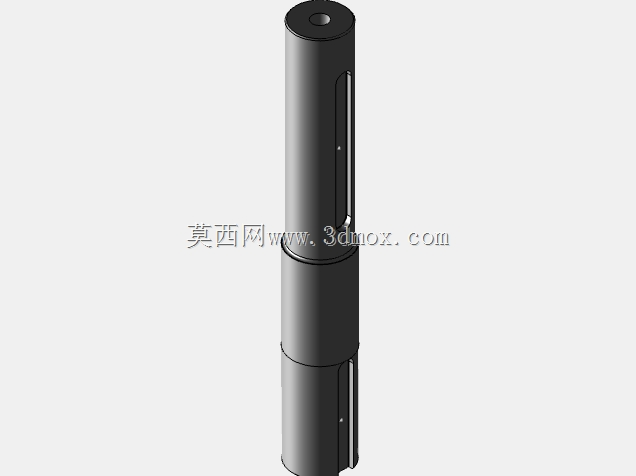

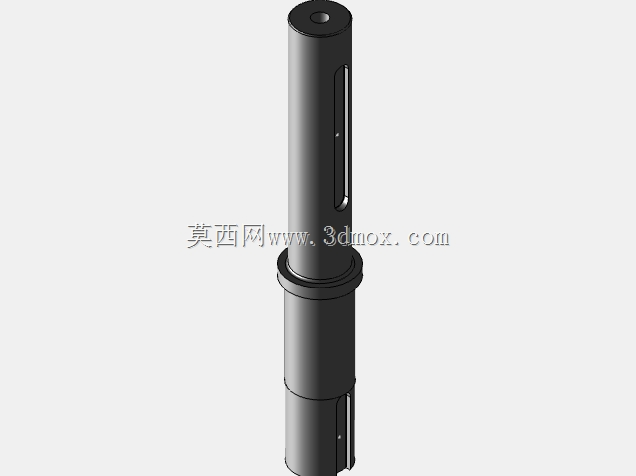

　　从结构布局来看，该主轴采用阶梯轴的经典构型，从动力输入端到锯轮安装端，各轴段直径根据受力大小逐级变化：输入端轴段加工有标准键槽，用于安装联轴器或带轮，将电机输出的扭矩平稳导入主轴本体，该轴段的直径与长度匹配通用带锯床的驱动端安装空间，可直接适配市面上多数同规格带锯床的驱动接口，无需额外做安装位的改造。中间的锥度过渡轴段并非单纯的结构减重设计，而是对应主轴轴承的安装位，锥面结构可以更好地保证轴承内圈与轴体的同轴度，避免高速运转时出现轴系跳动，同时锥面的应力分散效果优于直角台阶，能有效降低长期交变载荷下的应力集中风险，减少轴体疲劳断裂的隐患。带锯床作为金属切削下料环节的核心设备，其传动系统的运行稳定性直接决定锯切加工的精度与锯条使用寿命，而主轴作为动力传递的核心承载零件，是连接驱动端与锯轮的关键结构件。这款主轴的设计完全围绕带锯床的实际锯切工况展开，日常作业中，主轴需要同时传递驱动电机输出的额定扭矩，承受锯切过程中带锯条张紧产生的径向载荷，以及锯切入刀时的瞬时冲击载荷，因此在结构设计阶段就对各轴段的受力分布做了完整的力学核算。

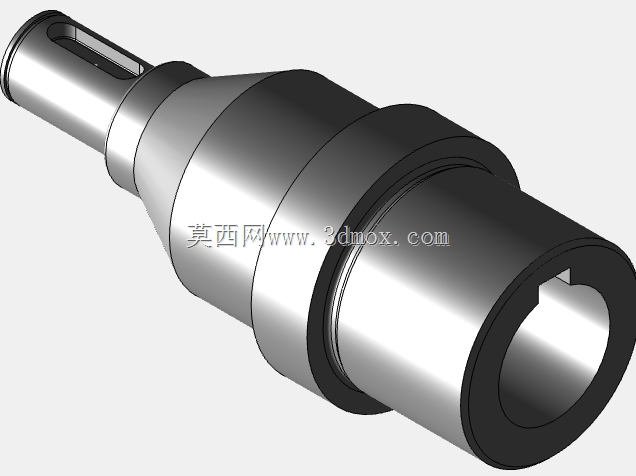

　　靠近锯轮安装端的大直径轴段，是主轴的核心承载部位，该部位的外径与带锯床主动锯轮的内孔尺寸完全匹配，轴端加工的键槽用于传递扭矩带动锯轮旋转，内孔结构则用于安装主轴的锁紧定位机构，保证锯轮在高速运转、承受锯切冲击时不会出现轴向窜动。在安装边界的设计上，这款主轴的各轴段长度、轴肩定位尺寸都严格对应通用卧式带锯床的主轴箱安装空间：两个轴承安装位的间距经过反复校核，刚好匹配标准主轴箱的轴承座跨距，能保证轴系的支撑刚性，避免锯切过程中出现轴体挠曲变形；输入端轴段的伸出长度适配带轮或联轴器的安装深度，不会出现与主轴箱端盖干涉的问题；锯轮安装端的轴段长度则刚好覆盖锯轮轮毂的宽度，配合锁紧螺母可以实现锯轮的完全定位，不会出现锯轮偏摆导致的带锯条掉带、锯切面倾斜等问题。

　　从实际应用场景来看，这类主轴主要用于中小型卧式金属带锯床，承担圆钢、型钢、管材等金属材料的锯切下料作业，设计过程中充分考虑了车间多工况的使用需求：轴体的材质选用常规的中碳结构钢，经过调质处理后可以获得足够的芯部韧性与表面硬度，既可以承受锯切时的冲击载荷，也能保证轴承安装位、键槽等易磨损部位的使用寿命；各轴段的加工公差按照通用机械传动的精度等级设定，轴承安装位采用k6公差配合，既可以保证轴承安装的紧密性，也方便后期维护时的轴承拆卸更换；键槽的位置与尺寸符合国标传动件的安装标准，无需额外定制键体即可完成装配。

　　不同于通用减速机的输出轴，带锯床主轴的载荷特性存在明显的周期性波动：空载运转时轴体仅承受旋转的离心力与带锯条的静态张紧力，锯切入刀时会突然增加较大的径向切削力，持续锯切过程中载荷又会随着锯条与工件的接触长度变化出现小幅波动，因此在设计时特意加大了中间支撑轴段的直径，提升轴体的抗弯截面模量，保证在最大锯切载荷下轴体的挠曲量控制在允许范围内，避免因轴体变形导致锯轮偏斜，进而引发带锯条断裂、锯切面粗糙度超差等问题。同时轴体的所有台阶过渡处都做了圆角处理，避免加工过程中留下的刀痕与直角台阶形成应力集中源，延长轴体的疲劳使用寿命，减少设备运行过程中的非计划停机时间。在装配逻辑上，这款主轴采用从输入端到输出端的单向装配顺序，轴承、密封件、定位套都可以顺着轴段直径的变化方向依次压装，轴肩的高度严格对应各安装零件的定位需求，既不会因为轴肩过高导致轴承拆卸困难，也不会因为轴肩过低导致零件定位失效，完全符合机械装配的工艺性要求，不管是原厂整机装配，还是后期设备维修更换主轴，都可以快速完成装配作业，不需要额外制作专用工装。
