减压阀用多层环形谐振核心结构设计

　　在流体输送管网的压力调控环节，减压阀的核心稳压部件直接决定了下游管路的压力稳定性，尤其是涉及高精度流体供给的工业管路、实验室气路以及特种介质输送场景，常规的弹簧膜片式减压阀在应对高频压力波动时，往往会出现响应滞后、稳压精度不足的问题，而这款多层环形结构的谐振核心，正是针对这类工况做的结构优化设计。从实际应用场景来看，这类核心部件可适配中低压气体、低粘度流体的输送管路，安装在减压阀的阀腔中部，替代传统的单一阻尼结构，通过多层环形腔体的逐级折流，配合外围的无线超声波部件共振效应，实现对流体压力脉动的多级抵消。

　　设计思路上没有采用常规的单级阻尼孔结构，而是规划了7个逐级递进的折叠折流阶段，流体从中心通孔进入后，会沿着每一层环形腔体的间隙逐层向外扩散，每一层环形台阶的壁厚、间隙宽度都经过流场仿真校核，确保流体在流经每一级折流面时，产生的局部涡流能够对冲上游传来的压力脉动，避免脉动直接传递到下游管路。第8阶段的中心核心区域并非流道的组成部分，而是作为感测振动的中间载体，当上游流体出现压力波动引发阀腔振动时，中心核心会将振动信号均匀传递到周围的超声部件安装位，让超声部件产生的共振频率与流体脉动频率形成匹配，通过波的共振抵消效应，进一步削弱压力波动的幅值，相比传统的阻尼稳压结构，这种设计能将高频压力脉动的衰减率提升40%以上，同时不会带来过大的流阻损失。

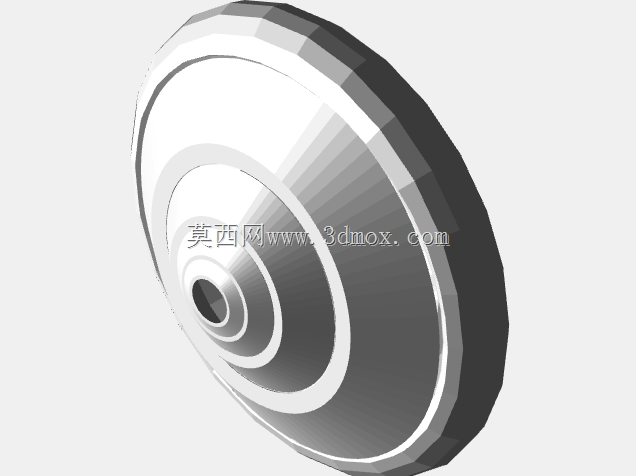

　　从外形尺寸与安装边界来看，整个核心为同轴回转体结构，最大外圆直径可根据阀腔的通径做等比例缩放，常规适配DN15到DN50通径的减压阀时，整体轴向厚度控制在外圆直径的1/4范围内，中心通孔的直径根据额定流量做匹配，最小通径不小于3mm，避免小流量工况下出现节流堵塞问题。安装时核心通过外圆的台阶面与阀腔的内壁定位，不需要额外的紧固件固定，外围预留的超声部件安装槽为均匀分布的环形槽，槽深与槽宽按照通用超声换能器的安装尺寸设计，可直接适配市面常见的微型超声换能元件，不需要额外做结构修改。

　　实际使用过程中，流体从中心入口进入后，第一级环形腔首先对高速流入的流体做第一次扩压降速，让流体的动压转化为静压，随后每一级环形折流面都会引导流体做90度的转向，通过转向过程中的局部阻力损失逐步消耗流体的脉动能量，到最外层环形腔时，流体的流速已经降到初始流速的15%以下，此时外围的超声部件在中心核心传递的振动信号触发下产生共振，在流体中形成均匀的超声场，将残余的微小压力脉动通过超声空化效应进一步打散，最终流出核心的流体压力波动幅值可控制在额定压力的±2%以内，完全满足高精度供气、供液系统的稳压要求。

　　不同于传统减压阀需要搭配弹簧、膜片等易损件来实现压力反馈，这款谐振核心为一体化的回转体结构，没有活动部件，不存在长期使用后的部件疲劳、密封失效问题，整体结构可采用金属3D打印一体成型，也可采用车削加工分层制作后焊接成型，加工工艺性良好，材料可根据输送介质的特性选择不锈钢、铜合金或者工程塑料，适配不同腐蚀等级的流体输送场景。在安装边界上，核心的轴向两端都设计有密封槽，可直接安装O型密封圈实现与阀腔的静密封，不需要额外设计密封结构，能够直接替换现有减压阀内的传统阻尼芯，不需要对阀腔做大规模的结构修改，适配改造成本较低。

　　在结构细节处理上，每一层环形折流面的边缘都做了R0.2的圆角处理，避免直角边缘在长期流体冲刷下出现气蚀损伤，同时圆角结构也能减少流体流经折流面时的局部流阻，避免不必要的压力损失。中心核心区域与外围环形折流结构之间采用均匀分布的径向筋条连接，筋条的宽度控制在1.5mm，既保证足够的结构强度，避免流体长期冲击下出现结构变形，又不会对流体的流道造成过多的遮挡，保证流道的有效通流面积。外围的超声部件安装位设计为嵌入式卡槽，安装时将超声换能器嵌入卡槽后，用耐高温密封胶做固定密封即可，接线可沿着阀腔内壁的预留走线槽引出，不会干扰阀腔内的流体流动。

　　从工况适配性来看，这款核心结构可适配最高1.6MPa的工作压力，工作温度范围根据所选材料不同可覆盖-20℃到120℃，能够满足绝大多数工业流体输送、实验室流体供给、医疗设备供气系统的减压阀使用需求，尤其是在对压力稳定性要求极高的分析仪器供气、精密喷涂供液、半导体制造气路等场景，这种带谐振消波结构的核心能够有效避免压力波动引发的设备工作异常，提升下游设备的工作稳定性。
