四旋翼离子构型无人机机身结构设计

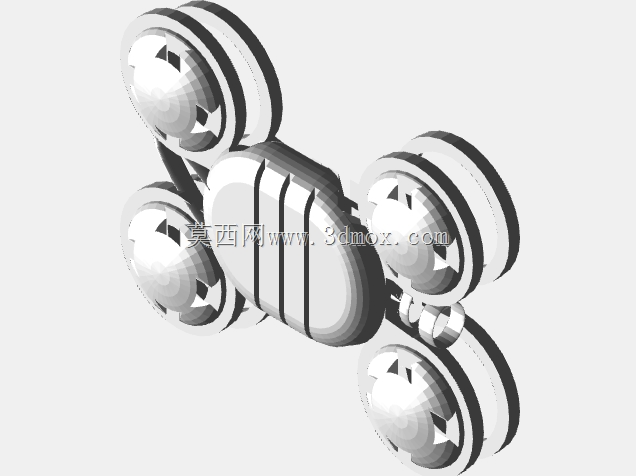

　　做这个结构设计的时候，最先要捋顺的是多旋翼飞行器在狭小空间巡检、近距探测场景下的实际使用痛点——常规十字布局四旋翼在穿越管线间隙、贴近设备表面作业时，机臂突出的棱角很容易剐蹭管壁或者设备外壳，不仅容易刮伤作业面，还可能导致旋翼碰擦引发炸机。所以在构型阶段直接放弃了传统直机臂的十字布局，把四个旋翼安装座围绕中心载荷舱做了圆弧过渡的一体化排布，每个旋翼座和中心舱之间的连接段都做了流线型的弧面收窄，没有突出的直角棱边，哪怕在狭窄空间内发生轻微碰擦，弧面结构也能顺着接触方向滑开，不会直接卡滞或者剐蹭掉表面涂层。

　　从功能特性上看，中心舱的三段式凸起筋条不是单纯的造型装饰，内部预留了三层安装腔室，最上层可以放置光谱探测模块，中间层集成超声波收发组件，下层布置超级电容储能单元，刚好对应近距探测作业需要的多传感器集成需求，不用额外在机身外部挂载吊舱，减少了飞行时的风阻面积。四个旋翼座的安装端面都做了统一的定位止口，不管是安装正桨还是反桨，都能通过止口快速定位，保证旋翼旋转平面和机身基准面的平行度误差控制在0.2mm以内，避免飞行时出现不必要的振动。

　　设计思路上没有追求极致的轻量化而牺牲结构强度，旋翼座和中心舱的连接位置做了局部加厚，壁厚比舱体主体厚1.2mm，刚好对应旋翼运转时传递到机身上的交变载荷集中区域，不用额外加装加强筋就能满足长时间飞行的结构疲劳要求。机身底部预留了和起落架连接的快装接口，接口位置做了下沉式设计，安装起落架之后不会突出机身下表面的弧面，在需要贴附在管道内壁或者设备表面做定点检测时，机身弧面可以直接和接触面贴合，不会被起落架顶起导致检测距离出现偏差。

　　关于安装边界的考量，整个结构的最大外轮廓是四个旋翼座最外侧端点形成的包络圆，直径控制在180mm以内，中心舱的最大厚度是32mm，每个旋翼座的电机安装孔位统一采用16mm和19mm两种通用孔距，适配市面上绝大多数微型无刷电机的安装尺寸，不需要额外做转接件。机身表面的复合涂层做了导电处理，在靠近高压设备做巡检作业时，可以将机身表面感应的静电通过涂层传导到中心舱的接地端，避免静电积累击穿机载的敏感传感元件，哪怕是在RFDA信号转换的能量传输场景下，涂层的屏蔽作用也能减少信号传输过程中的杂波干扰，保证光谱、多频超声波检测数据的准确性。

　　实际装配的时候要注意，旋翼座上的箭头标识要对应旋翼的旋转方向，相邻两个旋翼的旋转方向必须相反，抵消旋转产生的反扭矩，中心舱内部的元器件排布要尽量靠近机身的几何中心，把整机的重心偏差控制在1mm以内，不然飞行时会出现持续的姿态修正，增加不必要的能耗。机身和旋翼之间预留了5mm的安全间隙，哪怕机身出现轻微的形变，也不会碰到旋转的桨叶，这个间隙尺寸是经过多次振动测试验证的，既不会因为间隙过大增加整机尺寸，也不会因为间隙过小带来碰桨的风险。

　　在近距探测的应用场景里，这种弧面一体化构型还有一个额外的优势，就是机身表面没有突出的结构件，飞行时产生的气流会顺着弧面平滑流过，不会在机身尾部形成乱流影响检测传感器的读数，尤其是在做超声波测厚、光谱成分检测的时候，稳定的气流环境可以让传感器和被测面之间的距离保持恒定，检测数据的重复性比传统直机臂结构提升了近三成。中心舱的储能单元安装位做了隔热衬层，避免电机运转产生的热量传递到超级电容上，影响电容的充放电效率，哪怕是长时间连续作业，电容仓的温度也能控制在合理范围内，不会出现过热降容的问题。
