多腔式贵金属浇铸成型模具结构设计

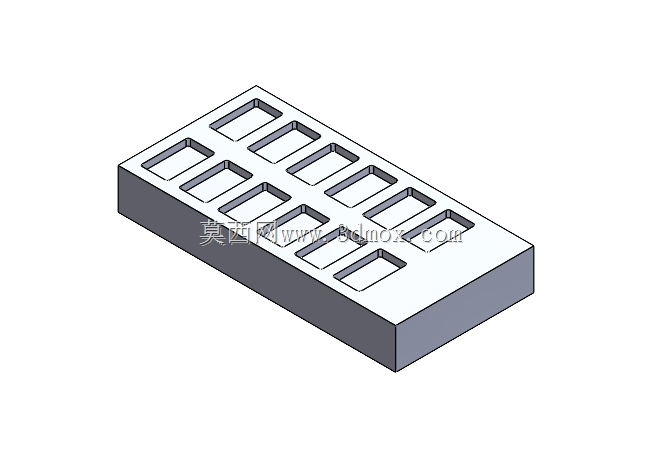

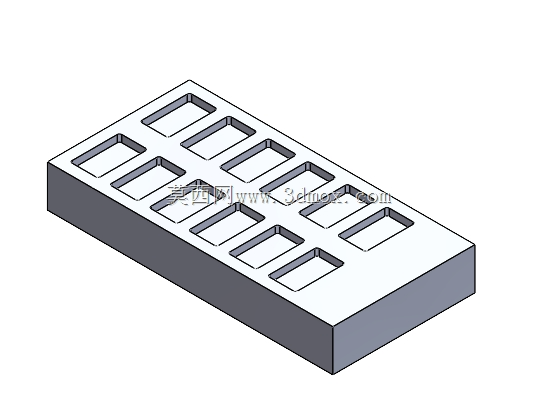

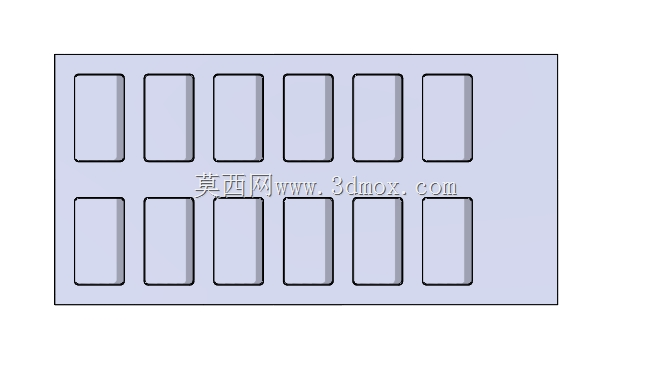

　　在贵金属加工、小型金属坯料批量预制的生产场景中，这类多腔式平板模具是浇铸工序里的核心工装，主要用于将熔融状态的金、银等低熔点贵金属，一次性浇铸成型为规格统一的条状坯料，后续可直接用于压延、冲压、精加工等工序，相比单腔模具能大幅提升单批次浇铸的产出效率，减少反复开模合模的辅助工时。从结构设计逻辑来看，这款模具采用整体式矩形基体结构，上表面均匀排布12个独立的矩形成型型腔，型腔采用等间距阵列排布，相邻型腔之间预留足够的壁厚余量，一方面保证浇铸时熔融金属不会发生腔间窜流，另一方面也能让模具在反复受热、冷却的热循环过程中，有足够的结构强度抵抗热变形，避免型腔尺寸出现超差。

　　型腔的边角位置均做了小半径圆角过渡处理，没有尖锐直角结构，这一设计细节有两个实际作用：一是浇铸完成后脱模时，坯料不会因为直角卡滞出现边角缺损，降低成品的报废率；二是能减少模具在热应力作用下的应力集中点，延长模具的整体使用寿命，避免尖角位置在反复冷热交替后出现开裂。模具的基体厚度经过针对性设计，底部实体部分厚度大于型腔的深度，保证模具放置在工作台面上时有足够的稳定性，不会因为浇铸时的冲击力出现偏移，同时足够的基体厚度也能储存一部分热量，让型腔内的熔融金属冷却速度更均匀，减少坯料内部因为冷却速率不一致产生的缩孔、内应力等缺陷。

　　在实际使用场景中，这类模具通常配合预热工序使用，浇铸前会将模具预热到指定温度，避免熔融金属接触冷模具瞬间出现冷隔、浇不足的缺陷，模具的上表面平面度有较高要求，保证浇铸时多余的金属液可以通过刮平操作去除，让每个成型的金条坯料上表面平整，重量公差控制在更小的范围内。型腔的尺寸设计完全匹配目标金条的外形规格，深度方向预留了极少量的精加工余量，方便后续对坯料表面进行打磨、抛光处理时不会因为余量过大增加加工工时，也不会因为余量过小导致表面缺陷无法完全去除。从安装边界来看，这款模具属于平板式简易工装，不需要额外的复杂安装结构，直接放置在水平的浇铸工作台面上即可使用，整体外形的长宽尺寸适配常规的工作台操作范围，操作人员站在固定工位就可以完成所有型腔的浇铸、刮平、脱模操作，不需要频繁移动模具。模具的外侧壁设计为垂直平面，方便使用夹具对模具进行快速固定，在需要批量连续生产时，可以通过侧边的快速夹具将模具锁定在工作台上，避免刮平金属液时模具出现移位。

　　在脱模结构的设计考量上，这类多腔平板模具通常会配合脱模顶杆使用，模具底部对应每个型腔的位置可以后续加工顶杆孔，不过针对贵金属小批量生产的场景，也有不少车间直接采用翻转敲击的方式脱模，这就要求模具的型腔侧壁有合理的脱模斜度，这款模具的型腔侧壁设置了极小的脱模斜度，既不会影响成型坯料的尺寸精度，又能保证敲击时坯料可以顺利从型腔中脱落，不会出现粘模的情况。另外，模具的材质选择通常会用到热作模具钢，经过热处理后达到合适的硬度，既保证表面耐磨性能，又有足够的韧性抵抗热冲击，不过从三维结构设计的角度，这款模型已经完整还原了所有型腔的排布、基体的结构尺寸、各部分的壁厚比例，结构工程师可以直接在这个模型基础上调整型腔尺寸、型腔数量、基体厚度，适配不同规格的金属坯料生产需求，也可以在此基础上添加浇道、排气槽、冷却水路等结构，升级为更适合大批量连续生产的模具结构。在实际生产验证环节，这类多腔模具的型腔排布需要考虑浇铸时的操作顺序，阵列排布的型腔让操作人员可以按照从近到远或者从左到右的顺序依次浇铸，不会出现操作时碰坏已经浇铸完成的型腔金属液的情况，相邻型腔的间距经过合理计算，预留了浇铸勺的操作空间，避免浇铸时金属液洒落到型腔之间的平台上，减少后续清理的工作量。模具的上表面除了型腔区域外，边缘预留了一圈平整的凸台边缘，方便刮除多余金属液时，刮尺可以沿着边缘平稳滑动，保证每个型腔的金属液填充量一致，最终成型的坯料重量偏差控制在工艺要求范围内。
