工业带推手移动承载滑橇结构设计

　　在离散制造车间的物料周转、重型部件工位转运场景里，这类带推手的框架式滑橇是非常实用的工位级转运载体，和常规的固定托盘、无推手滑撬不同，它不需要额外搭配牵引设备，作业人员可以直接通过端部的弯折推手完成短距离移位操作，适配阀门加工车间、小型零部件装配线旁的工件临时转运、工序间流转需求，尤其适合重量在数百公斤级的中小型工业部件周转，避免工件直接接触地面造成磕碰，也能减少人工抬运的作业强度。

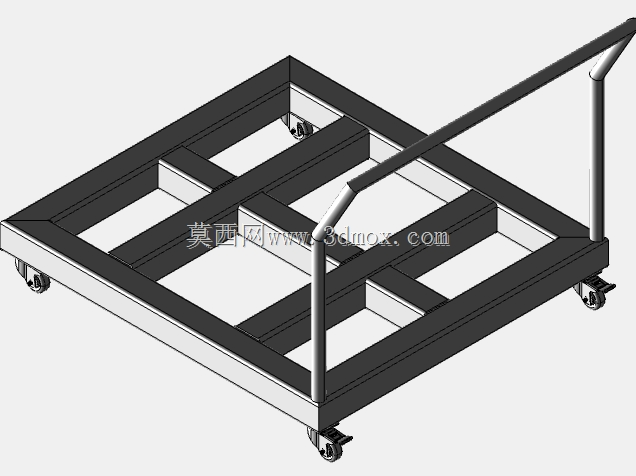

　　从结构设计逻辑来看，整个承载主体采用矩形钢管拼焊成框架式结构，没有采用整板铺焊的设计，一方面是大幅降低整体自重，减少推动时的无效负载，另一方面框架的镂空结构可以方便作业人员从下方穿入吊带、叉车货叉，当需要跨区域长距离转运时，可以直接用手动液压叉车托起整个滑橇完成移位，不需要额外将工件从滑橇上卸下再二次搬运，适配多场景的转运需求。框架内部的横向、纵向加强筋排布，是根据常见承载工件的支撑点位来设计的，避开了常规阀门类工件、小型装配组件的突出结构，保证工件放置后支撑点落在加强梁上，不会出现局部悬空导致的工件变形或者框架受力集中的问题。

　　推手部分采用圆管弯折成型，和主框架的连接位置做了斜向加强，推手的高度设置在成年人腰部发力的舒适区间，作业人员推行时不需要过度弯腰或者抬臂，长时间操作也不容易产生疲劳，推手的弯折角度经过力学校核，推行时的受力方向可以直接传导到主框架的纵梁上，不会出现推手根部焊缝开裂的问题。底部四个角安装的是带刹车的万向脚轮，其中靠近推手一侧的两个脚轮为万向带刹结构，远离推手的两个脚轮为定向结构，这种排布方式既可以保证小范围移位时的转向灵活性，长距离直行时也不会出现方向跑偏的问题，脚轮的安装座直接焊接在主框架的底部纵梁与横梁的交接位置，这个位置是整个框架受力最均匀的点位，不会因为局部承重过大导致框架角部变形。

　　从安装边界和尺寸适配角度来说，整个滑橇的承载面尺寸参考了标准工业托盘的通用模数，宽度适配车间内常见的通道宽度，转弯半径控制在很小的范围，即使在狭窄的设备间隙、工位旁的通道里也能灵活转向，不会出现卡滞。框架的高度设置兼顾了两个需求，一方面保证脚轮安装后承载面距离地面的高度符合人工取放工件的舒适高度，不需要过度弯腰取件，另一方面这个高度也刚好适配手动液压叉车的最低起升高度，叉车货叉可以完全伸入框架下方，托起整个滑橇时不会出现剐蹭框架底部的问题。

　　在实际使用场景中，这类滑橇可以作为工位旁的临时承载台使用，装配作业时可以把待装配的阀门、小型组件直接放在滑橇上，完成单工序装配后直接推到下一个工位，不需要额外的吊装转运，对于批量不大的多品种小批量生产场景来说，这种灵活的转运载体比固定的输送线适配性更强，也不需要额外的动力投入，维护成本极低。框架的所有焊接位置都做了焊后打磨处理，没有尖锐的焊瘤、毛刺，避免作业过程中刮伤工件表面或者划伤操作人员，表面做了防锈喷涂处理，适应车间内可能存在的油污、切削液飞溅的环境，不会轻易出现锈蚀问题，使用寿命可以满足车间长期周转使用的需求。

　　设计过程中也充分考虑了不同工况的适配性，如果需要承载重量更大的工件，只需要调整主框架的钢管壁厚、更换对应承重等级的脚轮即可，基础的框架结构不需要做大幅改动，具备很好的衍生拓展性，框架上的预留安装孔位也可以根据需求加装工件定位块、捆绑带固定座，避免转运过程中工件出现滑移掉落的问题，针对不同形状的工件，还可以在框架梁上加装柔性支撑垫，避免硬质的钢管框架刮伤工件的加工表面，适配精加工完成的零部件转运需求。
