多孔阵列式柔性焊接定位工作台

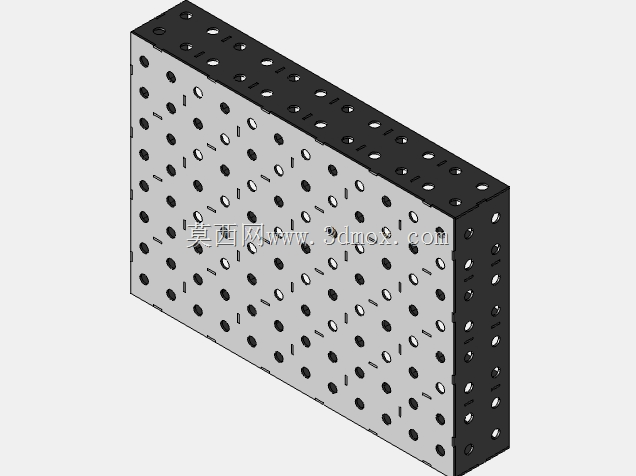

　　在金属结构件焊接加工的车间场景里，这类多孔阵列式焊接定位台是一线工位上最常用的基础工装之一，不管是小型五金件的组焊、非标设备框架的拼点，还是阀门类小部件的焊接定位，都能看到这类工作台的身影。不同于传统的平面焊接台，这款工作台采用五面密布阵列孔的结构设计，所有孔位的孔距、孔径都做了统一的标准化处理，不管是搭配快速夹钳、定位销还是支撑角铁，都能实现快速装夹，不需要每次焊接前都临时搭焊定位挡块，能大幅减少焊前准备的辅助时间，尤其适合多品种小批量的非标焊接加工场景，换型时只需要调整定位附件的安装位置即可，不需要重新制作专用工装。从结构设计来看，这款工作台的主体采用箱型焊接结构做基础框架，五个工作面上的孔位采用等距矩阵排布，孔型包含圆孔与长圆孔组合，圆孔主要用于圆柱定位销的快速插接，长圆孔则可以兼容一定范围内的位置调整，抵消工件下料时的尺寸公差带来的装卡干涉。工作台的顶面、两个相邻侧面以及两个端面都布满定位孔，意味着装夹时不需要局限于顶面操作，侧面也可以安装延伸定位件，对超出工作台面尺寸的长条形工件做辅助支撑，甚至可以将多个同规格工作台通过侧面孔位拼接，扩展成大尺寸的焊接作业面，适配不同规格工件的加工需求。

　　设计时没有做多余的外置加强筋外露，所有加强结构都集成在箱体内部，保证五个工作面的平面度不受外部结构干涉，工件放置在台面上时不会因为凸起结构出现垫翘，有效减少焊接时因为工件摆放不平带来的变形问题。工作面的孔位边缘都做了倒角处理，一方面是方便定位销的快速插入，不需要刻意对准孔位就能顺滑导入，另一方面也能避免焊接飞溅粘在孔口边缘造成孔口堵塞，日常清理时只需要用铲刀顺着平面铲除飞溅即可，不会刮伤孔口的配合面。从安装边界来看，这类工作台的底部预留了标准的安装孔位，可以直接固定在车间的地面基础上，也可以搭配脚轮做成可移动的焊接工位，适配不同车间的布局调整需求。工作台的整体高度符合人体工程学设计，操作人员站在工位旁作业时，手臂自然下垂即可接触到工件的焊接位置，不需要长时间弯腰或者抬臂，能有效降低长时间焊接作业的疲劳感。实际使用过程中，这类多孔焊接台的适配性极强，除了常规的手工电弧焊、二氧化碳气体保护焊作业外，也可以搭配焊接机器人的变位机使用，将工作台固定在变位机法兰上，作为机器人焊接的基础定位平台，孔位的标准化设计可以和机器人快换夹具系统兼容，实现不同工件的自动化快速换产。

　　不同于专用焊接夹具只能适配单一工件，这款工作台属于通用型柔性工装，不需要针对每一款工件单独制作定位胎具，对于新品打样阶段的焊接作业来说，能省去大量的工装制作周期与成本，打样时只需要用通用的定位附件组合出需要的定位点即可，打样完成后也可以快速拆除附件，恢复工作台的通用状态，不会造成工装材料的浪费。在结构强度设计上，工作台的工作面采用加厚钢板加工，长期承受工件的撞击、焊接的高温烘烤也不容易出现变形，孔位的位置精度可以长期保持，不会因为长期使用出现孔位磨损导致定位失准的问题。箱体内部的加强筋采用网格状排布，在工作台承受大吨位工件压载时，能将受力均匀分散到整个框架结构上，避免局部受力过大出现台面凹陷。

　　日常维护也相对简单，因为没有复杂的活动结构，只需要定期清理孔位内的焊渣、检查定位孔的磨损情况即可，不需要做特殊的润滑保养，适合车间多尘、多焊渣的恶劣工况长期使用。很多车间在做小型阀门组件、仪器仪表安装支架的焊接时，都会优先选用这类多孔焊接台，因为这类工件往往尺寸不大但是定位要求高，传统平台需要靠人工划线找正，效率低且定位误差大，用这类带标准孔位的工作台，只需要按照工件的尺寸选择对应的孔位插上定位销，就能快速完成工件的定位，组焊时的尺寸一致性远高于传统划线作业的方式，能有效减少后续校形的工作量。
