卧式管壳式蒸发换热管束三维结构设计

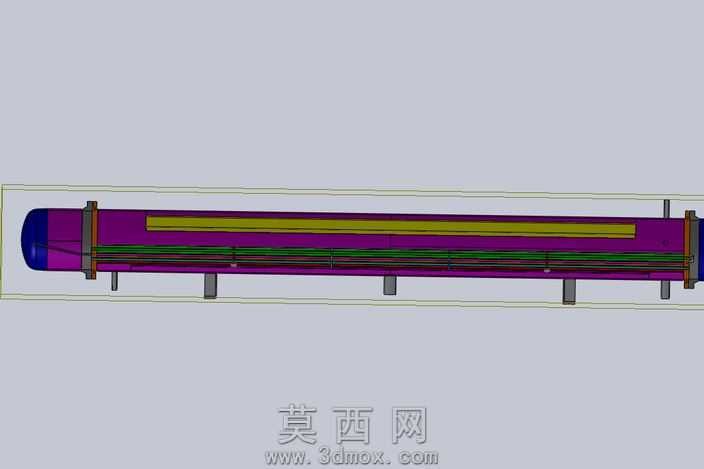

本模型为卧式管壳式蒸发换热管束的三维结构设计，整体采用卧式长筒形布局，建模过程中严格遵循换热设备的结构设计规范，先完成外部承压壳体的基础轮廓搭建，壳体两端设置圆形端盖结构，用于密封管束腔体同时预留流体进出的接口空间。内部管束区域采用分层排布设计，不同管径的换热管沿壳体轴向平行布置，通过多组支撑构件固定相对位置，避免管束在工作过程中出现振动偏移，支撑构件沿壳体长度方向等距分布，既保证了管束的结构稳定性，也为壳程流体的流动预留了合理的流通间隙。建模时对不同功能的结构赋予了差异化的材质表现，外部壳体采用深紫色金属质感材质模拟承压碳钢材质，内部换热管分别采用黄色、绿色等区分不同功能的管路，端盖部分采用深蓝色非金属材质模拟密封端结构，底部支撑脚采用灰色金属材质，通过材质区分清晰展现各部件的功能分区。结构设计上充分考虑蒸发换热的工作逻辑，管束的排布密度兼顾换热效率与流体阻力，两端的管板结构与壳体、端盖的配合位置做了精准的尺寸匹配，保证装配关系的合理性，底部的支撑结构高度经过合理设计，既满足设备安装的标高要求，也保证整体放置的稳定性。整个建模过程从基础的草图绘制到特征拉伸、装配约束，每一步都还原真实工业设备的设计逻辑，没有冗余的结构设计，所有部件的尺寸比例都符合实际蒸发换热设备的设计参数，能够直观展现管壳式蒸发器内部管束的排布方式与整体装配关系，可作为换热设备结构学习、方案演示的直观三维参考。
