撬装式双管换热管路集成装置

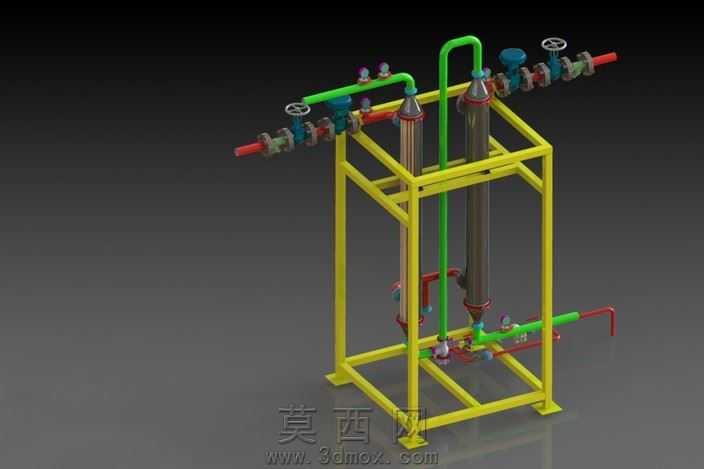

本作品为撬装式双管换热管路集成装置的三维设计成果，建模阶段采用自底向上的装配思路完成全结构搭建：首先完成核心换热筒体的参数化建模，精准还原筒体的锥顶封头、侧壁接口、底部排污口等细部结构，保证筒体的径长比、接口位置尺寸完全匹配工业换热单元的常规设计规范。随后完成管路系统的建模工作，区分不同介质的输送管路，分别采用绿色、红色对应不同流体通路，逐一还原管路上的法兰连接结构、手动截止阀、手轮操作件、变径接头等零部件，所有阀门的手轮朝向、法兰螺栓孔位均按照实际安装操作的合理性进行排布，避免出现操作干涉问题。外部支撑框架采用标准型钢搭建的矩形撬装结构，建模时严格遵循型钢的截面参数，完成底部承重梁、竖向支撑柱、顶部加固横梁的拼接，框架底部设置方形安装脚座，方便整体装置的吊装与现场固定，框架的杆件连接位置均做了贴合实际焊接工艺的结构处理，还原真实的工业加工细节。材质与渲染阶段，针对不同部件赋予对应材质：换热筒体采用深色金属哑光材质，模拟碳钢筒体的工业质感；管路分别赋予对应色彩的半哑光金属漆材质，清晰区分不同介质通路；阀门手轮采用深色工程塑料材质，框架采用醒目的亮黄色工业防护漆材质，还原工业现场撬装设备的安全色涂装规范。渲染时采用柔和的工业影棚布光，突出装置的结构层次与管路走向，通过阴影效果强化各部件的空间位置关系，让整体装配结构清晰可辨。设计思路上采用集成化撬装设计，将换热单元、管路阀门、支撑框架整合为独立整体模块，无需现场零散拼接管路，可直接整体运输吊装到作业现场对接外部管线即可投入使用，大幅降低现场安装的工作量与出错概率，双换热筒体的设计可实现一用一备或者并联换热的灵活工况切换，管路的多接口设计也预留了后续扩展改造的空间，整体结构紧凑，空间利用率高，完全符合工业流体换热场景的集成化设备设计需求。
