流线型水滴形态创意结构造型设计

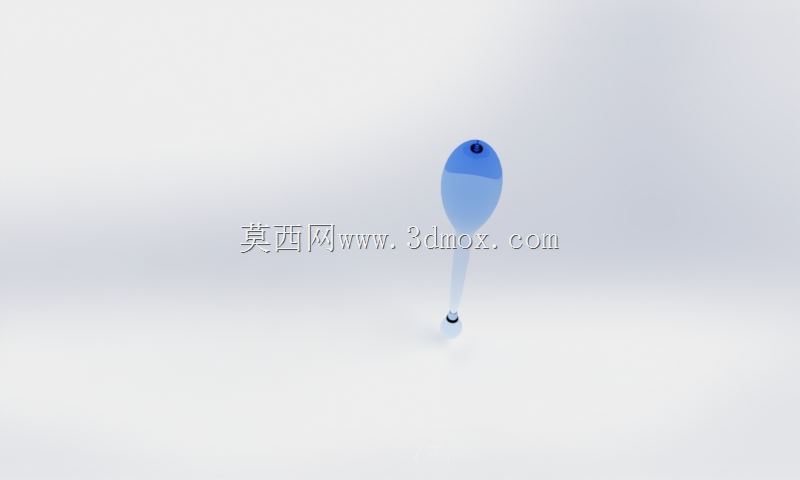

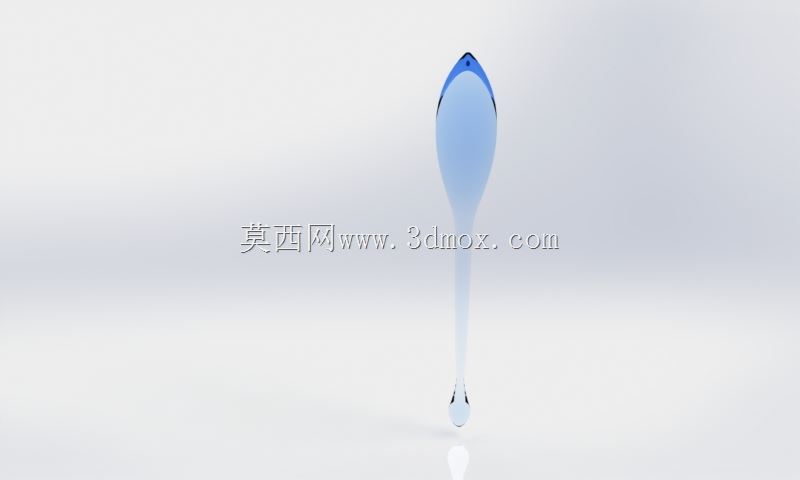

　　本次呈现的水滴造型结构，核心围绕流体力学低阻特性完成曲面构建，整体形态完全复刻自然水滴自由下落的稳定轮廓，从顶端的圆弧收束段到中部的饱满过渡区，再到底部的尖锥收尾段，整条母线的曲率变化全程连续无拐点，避免了曲面拼接处的应力集中问题，也保证了外表面的流体顺滑度。从实际应用场景来看，这类流线型曲面结构可直接用于低阻探测探头的外壳设计，在流体管道内部的检测作业中，该形态能大幅降低探头迎流面的紊流产生概率，减少流体对检测信号的干扰，同时降低探头自身受到的流体冲击力，延长安装支架的疲劳寿命；也可作为流体演示教具的核心构件，用于展示流线型物体在流场中的压力分布特性，帮助理解层流与紊流的边界差异。

　　设计过程中首先确定了整体的长径比参数，整体纵向长度与最大截面直径的比值控制在6:1，这个比例是经过多次流场仿真验证的低阻最优区间，既不会因为长径比过大导致结构刚性不足，也不会因为长径比过小增大迎流阻力。顶端的收束圆弧采用双曲率拟合，靠近最顶端的小曲率段用于引导来流平滑附着在表面，往下衔接的大曲率段逐步过渡到中部最大直径位置，整个过渡段的曲面曲率变化率控制在每毫米0.02以内，保证曲面加工时的走刀顺滑度，不会出现数控加工时的刀路顿挫。中部最大直径位置的截面为正圆形，这个圆形截面是整个结构的安装基准面，安装时可通过该位置的环形卡槽配合密封圈完成固定，安装边界预留了0.2mm的密封配合公差，可适配常规的O型圈安装需求，不需要额外定制密封件。

　　底部的尖锥收尾段采用渐缩式曲率设计，从最大直径位置开始，母线的曲率逐步增大，最终收束到直径1mm的端点位置，这个收尾设计能让流体流经结构尾部时平滑脱离表面，避免尾部产生涡流区，这对于水下探测类应用来说尤为重要，尾部涡流不仅会增大运行阻力，还会带动结构产生高频振动，影响检测精度。整个结构的壁厚设计采用等壁厚原则，整体壁厚控制在2mm，既保证了结构的抗冲击强度，也不会因为壁厚过大增加不必要的重量，同时壁厚均匀性也满足注塑或者3D打印的工艺要求，不会出现壁厚不均导致的缩痕或者打印翘曲问题。

　　从结构安装的角度考虑，在中部最大直径位置的内侧设计了一圈宽度3mm的安装凸台，凸台上预留了3个均布的M2螺纹孔安装位，可直接通过螺丝将内部的检测元件或者配重块固定在结构内部，不需要额外设计内部支撑结构，最大化利用内部的空腔空间。内部空腔的轮廓完全跟随外表面等距偏移，保证各个位置的壁厚一致，空腔的顶端预留了走线孔位，可穿过直径4mm的线缆，满足内部元件的接线需求。

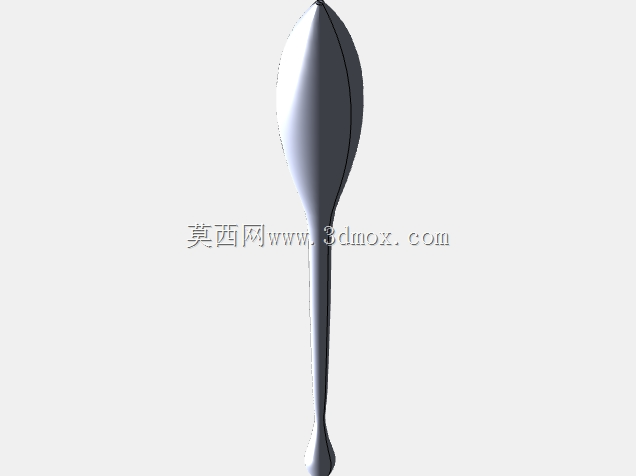

　　在曲面建模过程中，全程采用G2连续的曲面构建方式，所有曲面拼接处都达到曲率连续，避免了曲面反光时出现的棱线问题，不管是用于外观展示类的文创产品结构，还是用于功能实现的工业探测部件，都能满足表面质量要求。如果用于文创展示类场景，该结构可直接作为透明材质摆件的主体，流畅的曲面在光线照射下能产生均匀的折射效果，还原水滴的通透质感；如果用于工业功能场景，可根据实际使用环境调整壁厚和安装位尺寸，比如在高压流体环境中使用时，可将壁厚增加到3mm，同时在安装凸台位置增加加强筋，提升整体的抗压能力。

　　需要注意的是，该结构的尾部尖锥位置是整个结构的刚性薄弱点，在安装和运输过程中需要避免侧向冲击力，设计时如果应用在存在碰撞风险的场景，可将尾部端点做R0.5mm的圆角处理，在不影响整体流阻特性的前提下提升尖锥位置的抗冲击能力。整个结构的外形没有任何倒扣特征，不管是采用数控加工、注塑成型还是3D打印工艺，都不需要设计复杂的脱模或者支撑结构，能有效降低生产制造成本，缩短加工周期。
