浮选用充氧式搅拌支撑装置结构设计

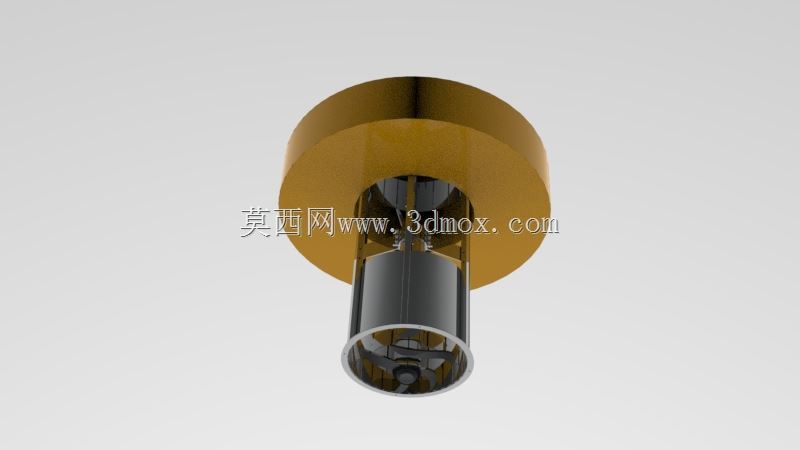

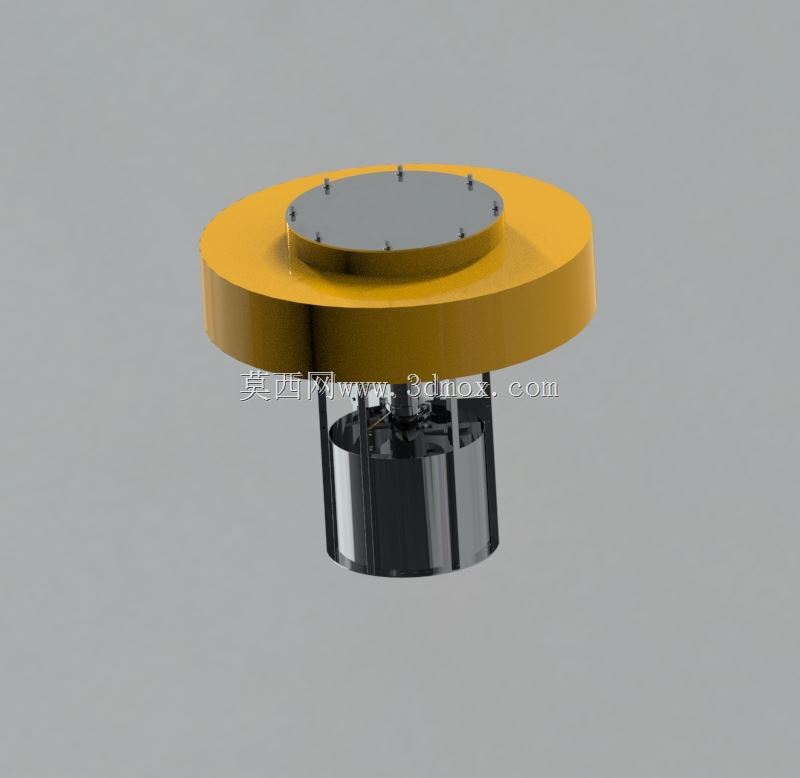

　　该装置主要应用于浮选工艺环节的水体充氧搅拌作业场景，在选矿厂浮选槽、小型工业废水预处理浮选单元中均可适配，核心作用是在浮选过程中向水体均匀充入氧气或工艺气体，同时完成局部水体的搅拌混合，避免矿浆或待处理废水出现分层沉降，保障浮选药剂、气泡与待分选物料的充分接触。从结构组成来看，整套装置分为上部浮体、中部连接支撑、下部搅拌曝气三个核心模块，上部浮体采用环形圆盘式结构设计，盘面预留均匀分布的紧固件安装孔位，上表面覆盖密封端盖，可避免作业过程中水体、矿浆进入浮体内部，保障浮体能长期提供稳定浮力，让整套装置始终悬浮在设定的水位高度，无需额外搭建复杂的固定支架即可适配不同液位波动的作业池体。

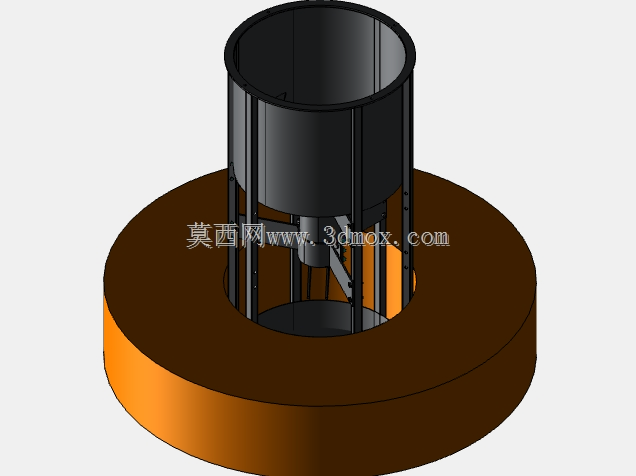

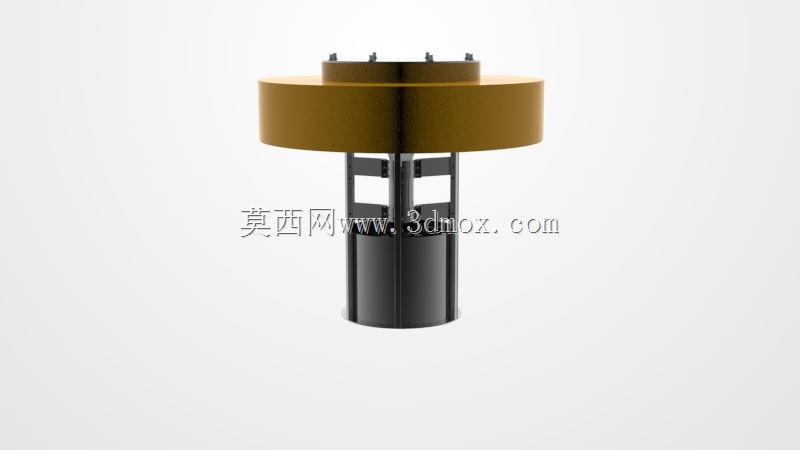

　　中部支撑结构采用不锈钢材质加工，连接上部浮体与下部作业组件，不锈钢材质的选型充分考虑了浮选作业环境中矿浆、药剂的腐蚀特性，结构截面做了圆弧过渡处理，减少水流冲击带来的阻力，同时避免应力集中导致的结构断裂风险，支撑件的长度可根据实际作业的水深需求做适配调整，保障下部组件始终处于最佳的作业水层位置。下部的搅拌曝气组件为核心功能部件，采用筒式结构设计，侧壁预留均匀分布的孔口，这些孔口并非简单的通孔，在设计时经过流道角度优化，当装置随浮体漂浮在水面，下部叶轮转动带动水体流动时，外部空气可通过上部预留的导气通道进入筒体内，再经侧壁孔口以微气泡形式分散到周围水体中，同时叶轮转动形成的径向流会将气泡打散成更小尺寸，提升氧气或工艺气体在水体中的溶解效率，相比传统的固定式曝气搅拌装置，这种浮式结构无需排空池体即可完成安装与维护，在老旧浮选槽改造、临时废水处理站点的场景下适配性更强。

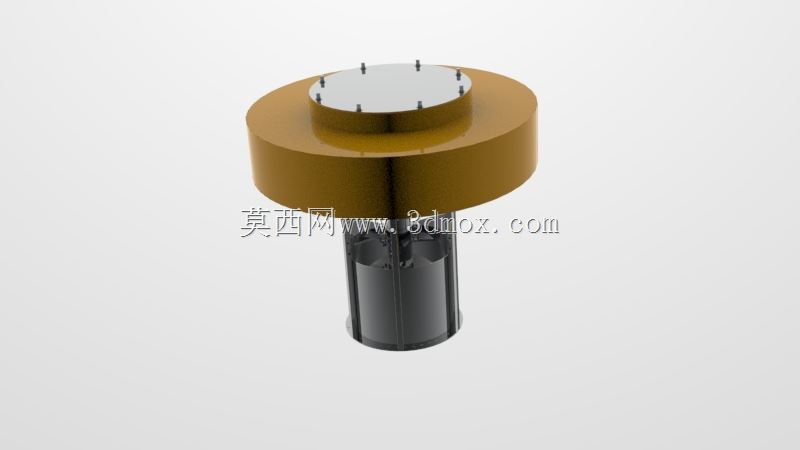

　　在安装边界方面，上部浮体的外径尺寸适配常见的浮选槽人孔尺寸，可直接从人孔放入池内，无需对池体结构做大规模改造，浮体上表面的端盖采用快拆式紧固件连接，日常维护时无需将整套装置吊出水面，仅需打开端盖即可检查内部导气通道的堵塞情况。设计过程中重点考量了浮体浮力与下部组件重量的匹配关系，通过计算不同密度矿浆下的浮力阈值，调整浮体的内部空腔体积，保障装置在矿浆浓度波动、附着物附着的情况下，仍能保持稳定的吃水深度，不会出现浮体下沉或者下部组件露出水面的情况。

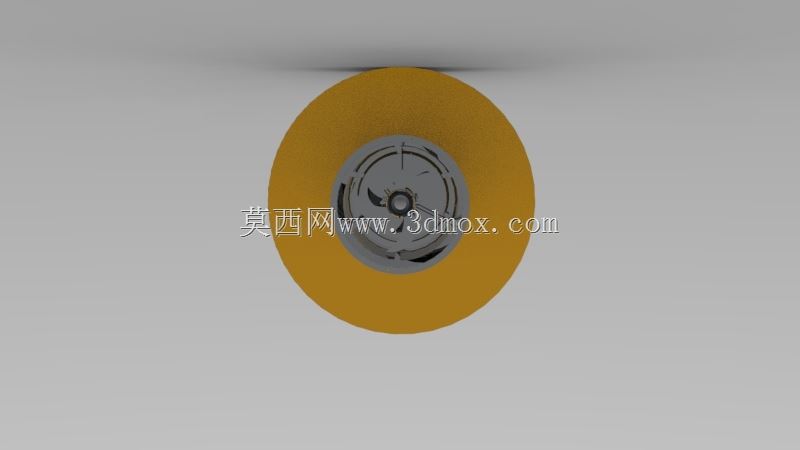

　　下部搅拌组件的叶轮采用后掠式叶片设计，相比直叶片，在相同转速下可形成更大范围的循环流场，同时降低转动过程中的能耗，叶片与筒壁之间预留了合理的间隙，避免矿浆中的大颗粒物料卡滞叶轮，也减少了磨损带来的维护成本。整套结构的连接部位均做了密封处理，导气通道与浮体空腔完全隔离，避免水体进入浮体空腔导致浮力下降，所有外露的紧固件均采用与支撑结构同材质的不锈钢加工，防止不同金属接触形成电化学腐蚀，延长装置的整体使用寿命。在实际作业过程中，装置可随池体液位变化自动升降，始终保持下部曝气搅拌组件处于最优作业位置，无需额外配置液位调节机构，相比传统的固定安装式搅拌曝气设备，减少了液位变化带来的作业效率波动，尤其适合液位波动较大的浮选作业场景。
