内燃机动力转换用多拐曲轴结构设计

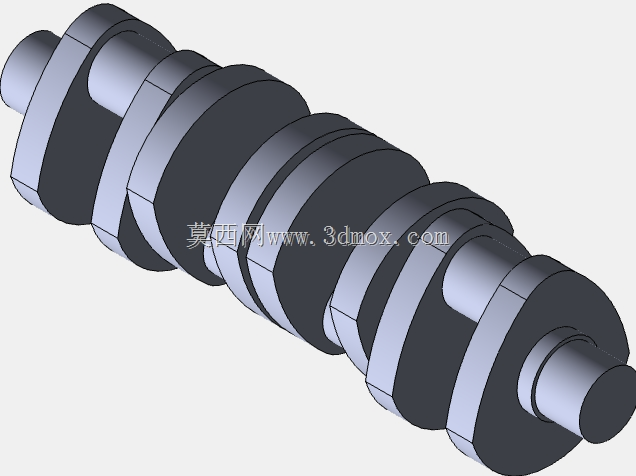

　　从实际安装边界来看，两端的轴伸分别承担不同功能，一端通常连接正时齿轮、飞轮端用于输出扭矩，另一端可驱动机油泵、配气机构等附属部件，各轴颈的直径尺寸需要根据对应机型的爆发压力、额定转速做强度校核，曲柄臂的过渡圆角位置是应力集中高发区，设计时要做足够的圆角过渡处理，不能为了追求紧凑尺寸随意缩小圆角半径，否则长期交变载荷作用下很容易在圆角位置萌生疲劳裂纹。这款曲轴的功能核心，是把活塞连杆组传递来的往复直线作用力，通过曲柄的偏心结构转化为绕主轴颈轴线的旋转扭矩，向外输出给传动系统，同时还要驱动内燃机自身的配气、润滑、冷却等附属机构运转。在往复式内燃机的动力传递链路里，曲轴是承担运动形式转换的核心承载部件，日常接触的车用汽油机、小型通用柴油机、工业用固定式内燃机组里，都能见到这类多拐曲轴的应用，它直接决定了动力输出的平顺性与整机的可靠运行寿命。做这款曲轴的三维结构设计时，首先要匹配对应缸数内燃机的发火顺序，确定各曲柄销的相位角，图中这款多拐结构，每个曲柄销对应一组连杆活塞组件，主轴颈部分是支撑整个曲轴在缸体曲轴箱内转动的定位基准，设计时要严格控制各主轴颈的同轴度，避免高速转动时出现过大的挠曲变形，导致轴瓦偏磨甚至出现断轴风险。

　　在结构设计思路上，要平衡转动惯量与轻量化需求，曲柄臂上可根据动平衡需求设置去重结构，保证曲轴在额定转速区间运转时的动平衡精度达标，降低整机的振动水平；各轴颈表面需要设计足够的硬度与粗糙度要求，匹配对应的轴瓦间隙，保证润滑油膜能稳定形成，避免干磨故障。从实际应用场景看，这类曲轴不仅用于传统车用内燃机，在小型发电机组、园林机械动力、小型工程机械动力单元里都有广泛应用，不同应用场景下对曲轴的强度、重量、动平衡等级要求有明显差异：固定发电机组用曲轴更侧重长期运行的可靠性，对转动惯量要求更高以保证输出转速平稳；车用动力的曲轴则需要在满足强度要求的前提下尽可能做轻量化设计，降低整机的往复与旋转惯量，提升动力响应速度。

　　设计过程中还要考虑曲轴的轴向定位，通常在其中一道主轴颈位置设置止推面，限制曲轴运转过程中的轴向窜动，保证曲柄连杆机构的轴向位置精度，避免活塞偏缸、齿轮啮合错位等问题。油道设计也是曲轴结构里的关键部分，要在主轴颈与曲柄销之间设置连通的润滑油道，把主油道来的压力机油输送到连杆轴颈位置，为连杆轴瓦提供润滑与冷却，油道的走向要避开应力集中区域，油道口要做倒角处理，避免应力集中导致的结构失效。从外形尺寸的匹配性来看，各曲柄的回转半径直接决定了内燃机的活塞行程，是决定内燃机排量与输出特性的核心参数之一，设计时要严格控制曲柄半径的尺寸公差，同时保证各曲柄销相对于主轴颈的平行度，避免连杆运转时出现偏载。

　　在实际建模过程中，要对各过渡位置做连续的曲面处理，尤其是曲柄臂与轴颈连接的位置，不能出现尖锐的棱边或者几何不连续的情况，否则后续做有限元强度分析时会出现应力奇异点，无法得到准确的校核结果；同时要考虑后续加工工艺的可行性，各轴颈的磨削加工退刀位置、油道孔的加工可达性都要在建模阶段提前考虑，避免出现设计完成后无法加工的问题。对于这类动力核心部件，结构设计的冗余量要根据应用场景合理设置，不能盲目追求轻量化而牺牲结构安全系数，尤其是长期在高负荷工况下运行的机型，曲轴的疲劳强度校核要覆盖额定工况、最大扭矩工况、超速工况等多个典型运行工况，保证在全生命周期内的结构可靠性。
